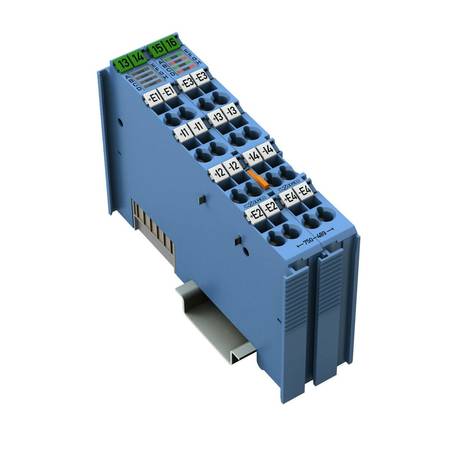

4-канальный модуль аналогового ввода; Термометр сопрот./термопара/тензодатчик; 16 бит; Диагностика; Искробезопасный, Wago # 750-489
Код: 750-489
👁 82 просмотров
4-канальный модуль аналогового ввода; Термометр сопрот./термопара/тензодатчик; 16 бит; Диагностика; Искробезопасный, Wago # 750-489
Этот модуль аналогового ввода напрямую соединяет резистивные датчики температуры (RTD) и термопары, работающие во взрывоопасных зонах 0 и 1. Компенсация холодного спая соответствующего канала включена в модуль.
Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.
Питание 24 В отводится от силовых контактов модуля.
Экран напрямую подсоединён к DIN-рейке.
Параметры задаются с помощью файла GSD, e!COCKPIT и WAGO-I/O-CHECK.
Индикаторы:
Полевой и системный уровни электрически изолированы друг от друга.
Между каналами обеспечивается функциональная гальваническая развязка.
Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.
Питание 24 В отводится от силовых контактов модуля.
Экран напрямую подсоединён к DIN-рейке.
Параметры задаются с помощью файла GSD, e!COCKPIT и WAGO-I/O-CHECK.
Индикаторы:
- Зелёный светодиодный индикатор (доступность ВКЛ/ВЫКЛ)
- Красный светодиод (выход за верхнюю/нижнюю границу диапазона измерений)
Полевой и системный уровни электрически изолированы друг от друга.
Между каналами обеспечивается функциональная гальваническая развязка.
| Notes | |
|---|---|
| Примечание | На модуль аналогового вывода должно подаваться питание только от блока питания 24 В пост. тока в исполнении Ex i! Общая информация (например, требования к монтажу) по взрывозащите содержится в руководстве к системе ввода-вывода WAGO-I/O System 750. |
| Технические данные | |
| Количество аналоговых вводов | 4 |
| Общее количество каналов (модуль) | 4 |
| Тип сигнала | Резистивные термометры Резисторы Положение потенциометров Термопара Датчики мВ |
| Тип сигнала (настраиваемый) | Да |

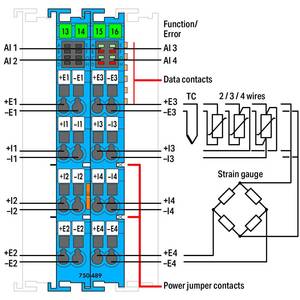

| Подключение датчика | 4 x (2-проводн.); RTD/R: 3 провода; 4 провода |
| Размер данных | 4 x 16 бит – данные; 4 x 8 бит – управление/состояние (опционально) |
| Разрешение (по всему диапазону) | 0,1 K от величины всего измерительного диапазона; 0,01 K от величины всего измерительного диапазона (до -50 °C …+150 °C) |
| Время преобразования | ≥10 мс/2 провода (на канал)*; ≥20 мс/3 провода, 4 провода (на канал)*; *для RTD/R; TC/U время преобразования зависит от настройки модуля |
| Ошибка измерения (25 °C) | В состоянии передачи: ±0,2 % от значения верхнего предела (значение достигается при калибровке в операционной среде 0 ≤ TA ≤ 55 °C); после калибровки пользователя: ±0,05 % от значения верхнего предела (действительно только в термически стабильном рабочем состоянии) |
| Температурный коэффициент | ±0,001 % от верхнего значения диапазона |
| Искробезопасность Ex i | Да |
| Диапазон измерений | Widerstandsthermometer: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Ni1000-TK5000; Widerstande: 250 Ω, 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, PTC; Potentiometerstellung: 0 … 100 %; Thermoelemente: Typ B (+250 … +1.820 °C); Typ C (0 … +2.315 °C); Typ E (-200 … +1.000 °C); Typ J (-210 … +1.200 °C); Typ K (-200 … +1.372 °C); Typ N (-200 … +1.300 °C); Typ R, S (-50 … +1.768 °C); Typ T (-200 … +400 °C); mV-Geber: ±30 mV; ±60 mV; ±120 mV; ±250 mV; ±500 mV; ±1.000 mV; ±2.000 mV |
| Компенсация холодного спая | интегрирована |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 60 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток; (Источник питания Ex i: UO = макс. 27,3 В); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 120 |
| Энергопотеря Pl | 1,6 Вт |
| Изоляция | согласно EN/МЭК 60079-11: 300 В перем. тока система/питание; согласно EN/UL 61010-2-201: 1200 В пост. тока система/питание/канал |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Маркировка | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
| Explosion Protection | |
| Рекомендации по искробезопасности (Ex) | EN IEC 60079-0, -7, -11 |
| Данные по безопасности (контур) | Uo = 4 V; Io = 13,46 mA; Po = 13,46 mW; Kennlinie: Linear |
| Реактивное сопротивление Ex ia IIC | Lo = 0,19 Гн; Co = 100 мкФ |
| Реактивное сопротивление Ex ia IIB | Lo = 0,78 Гн; Co = 1000 мкФ |
| Реактивное сопротивление Ex ia IIA | Lo = 1,57 Гн; Co = 1000 мкФ |
| Реактивное сопротивление Ex ia I | Lo = 2,57 Гн; Co = 1000 мкФ |
| Реактивное сопротивление (примечание) | Сопротивления без учета совпадения ёмкости (Co) и индуктивности (Lo) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 16 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 24 mm / 0.945 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | синие |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,684 |
| Вес | 99,3 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-3, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143948029 |
| Код ТН ВЭД | 85389099990 |
