Модуль компонента с диодом; 2,50 мм2, Wago # 289-151
Код: 289-151
👁 57 просмотров

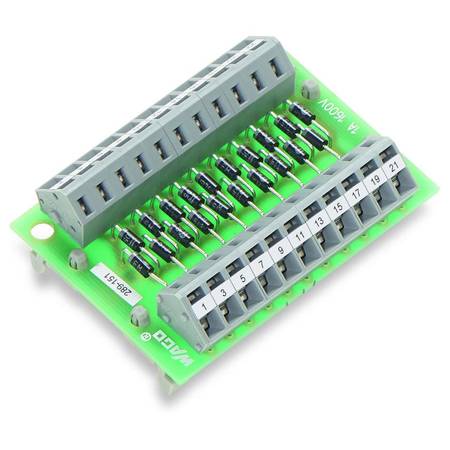

Модуль компонента с диодом; 2,50 мм2, Wago # 289-151
| Notes | |
|---|---|
| Примечание | *Максимально допустимый ток в соответствии с техническим паспортом производителя. При работе всех диодов непрерывный ток должен быть уменьшен. |
| Электрические данные | |
| Рабочее напряжение | ≤ AC/DC 250 V |
| Максимальная переполюсовка | 1600 |
| Выпрямленный ток для каждого диода (резистивный) | 1 |
| Выпрямленный ток для каждого диода (резистивный) | 1 |
| Прямое напряжение на диод | 1,1 |
| Прямой ток на диод (резистивный) | 1 |
| Ток утечки | 50 |
| Номинальное напряжение | 250 |
| Номинальное импульсное напряжение | 4 |
| Степень загрязнения | 2 |
| Тип защиты | IP00* |
| Примечание по типу защиты | *Внимание! Существует опасность случайного касания компонентов под напряжением! Защиту от прямого контакта должен обеспечить производитель оборудования – например, посредством крышки WAGO серии 709 (см. «Принадлежности») или другой подобной крышки. Необходимо следовать инструкции по установке каждого конкретного устройства. |
| Данные соединения | |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 236 |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Geometrical Data | |
| Ширина | 69 mm / 2.717 inch |
| Высота | 50 mm / 1.969 inch |
| Высота от верхнего края DIN-рейки | 82,5 mm / 3.25 inch |
| Глубина | 52 mm / 2.047 inch |
| Глубина от верхнего края DIN-рейки | 21 mm / 0.827 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Конструкция корпуса | Печатная плата с монтажными ножками |
| Material Data | |
| Пожарная нагрузка | 0,054 |
| Вес | 35,5 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 40 °C |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 25 (1) шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454380960 |
| Код ТН ВЭД | 85369010000 |
