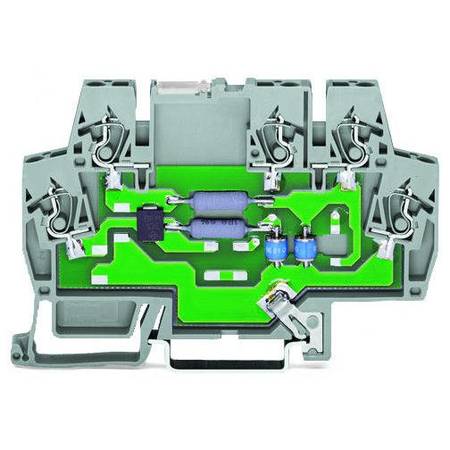

Модуль защиты от перенапряжений; Номинальное напряжение: 5 В пост.тока, Wago # 792-805
Изображение товара отличается от артикула.Код: 792-805
👁 76 просмотров
Модуль защиты от перенапряжений; Номинальное напряжение: 5 В пост.тока; для 2 путей сигнала с общим разрядником для защиты от перенапряжения; для интерфейсов с высокой скоростью передачи данных; Двухступенчатые; Ширина: 6 мм; 2,50 мм2, Wago # 792-805
Краткое описание:
Обеспечивает защиту от перенапряжения для ИТ-систем и устройств в диапазоне напряжения до 60 В (за исключением пользовательских решений, например телефонных систем с низким напряжением).
Также доступна защита от перенапряжения в клеммах для монтажа на рейку DIN-35. Многоступенчатые устройства защиты от перенапряжений в монтируемых на рейку клеммах (серия 792-80x) шириной всего 6 мм обеспечивают экономически эффективную защиту для контроля и шины (например, сети LON®, PROFIBUS, бинарных сигналов).
Особенности:
- Защита систем от перенапряжения
- Компактный дизайн
- Управление эксплуатационными расходами и предотвращение дорогостоящих внеплановых простоев
- Высокая эксплуатационная надёжность и продолжительность безотказной работы
| Notes | |
|---|---|
| Примечание | Описание ограничителя перенапряжения включает в себя технические характеристики о его разрядной ёмкости и защитной способности. |
| Электрические данные | |
| Номинальное рабочее напряжение | DC 5 V |
| Длительное рабочее напряжение (макс.) | AC 4,2 V / DC 6 V |
| Номинальный ток | 0,1 |
| Номинальный ток разряда (8/20 мкс) на линию | 5 kA |
| Номинальный ток разряда (8/20 мкс) (общий) | 10 kA |
| Уровень защиты (линия/линия) (кат. C2 при IN) | ≤ 27 V |
| Уровень защиты (линия/защитное заземление) (кат. C2 при IN) | ≤ 50 V |
| Уровень защиты (линия/линия) (кат. C3 при IN) | ≤ 14 V |
| Уровень защиты (линия/защитное заземление) (кат. C3 при IN) | ≤ 14 V |
| Время отклика (линия/линия) | ≤ 1 ns |
| Предельная частота (линия/линия) | 250 |
| Предельная частота (линия/защитное заземление) | 180 |
| Полное сопротивление (импеданс) | 1 |
| Ёмкость (линия/линия) | ≤ 19 pF |
| Ёмкость (линия/защитное заземление) | ≤ 16 pF |
| Тип защиты | IP00 |
| Класс защиты с торцевой/промежуточной пластиной | IP 20 |
| Данные соединения | |
| Точки подключения (количество) | 5 |
| Технология подключения | CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 56 mm / 2.205 inch |
| Глубина | 91 mm / 3.583 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 38 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 80 °C |
| Температура окружающей среды (хранение) | -40 … 80 °C |
| Стандарты и спецификации | IEC 61643-21 МЭК 61131-3 |
| Коммерческие данные | |
| Product Group | 21 (Special Products Electronic) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4017332843737 |
| Код ТН ВЭД | 85363010900 |
