Питание системы; тока, Wago # 750-613
Код: 750-613
👁 93 просмотров
Питание системы; тока, Wago # 750-613
Этот внутренний модуль увеличивает ёмкость системы питания на 2 А для узлов полевых шин с высоким энергопотреблением (сумма внутреннего потребления тока от модулей ввода-вывода).
Если внутреннее потребление тока всеми модулями превышает 2 A, необходимо добавить дополнительный модуль питания.

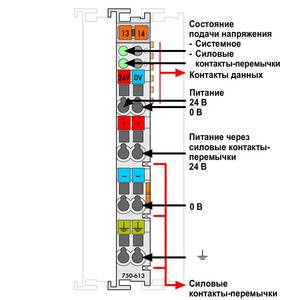

Модуль также подаёт питание полевого уровня к смежным модулям через силовые контакты.
| Технические данные | |
|---|---|
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |
| Питащее напряжение (система) | 24 VПост. ток (-25 … +30 %); посредством разъёмного соединителя (соединение CAGE CLAMP®) |
| Общий ток (питание системы) | 2 000 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); через силовые контакты-перемычки (питание через соединение CAGE CLAMP®; передача через пружинный контакт) |
| Входной ток (тип) при номинальной нагрузке (24 В) | 500 |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 |
| Изоляция | 500 В система/полевой уровень |
| Количество исходящих силовых контактов | 3 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Данные соединения | |
| Технология подключения: электропитание на полевом уровне | 6 x CAGE CLAMP® |
| Технология подключения: системное питание | 2 x CAGE CLAMP® |
| Тип подключения (1) | Системное/полевое электропитание |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светлосерый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,523 |
| Вес | 55 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-4, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454393823 |
| Код ТН ВЭД | 85389091890 |
