Изолирующий усилитель сигнала; Биполярный ток и входной сигнал напряжения; Сигнал биполярного тока и напряжения на выходе, Wago # 2857-401
Код: 2857-401
👁 73 просмотров
Изолирующий усилитель сигнала; Биполярный ток и входной сигнал напряжения; Сигнал биполярного тока и напряжения на выходе; Дискретный выход; Напряжение питания: 24 В пост. тока; Ширина модуля 12,5 мм, Wago # 2857-401
Краткое описание:
Этот нормирующий преобразователь преобразует, усиливает, фильтрует и электрически изолирует аналоговые сигналы.
Особенности:
- Аналоговые одно-/биполярные сигналы на входе и выходе
- Выход дискретного сигнала реагирует на сконфигурированные ограничения диапазона измерений (задержка ВКЛ/ОТКЛ и конфигурируемая функция включения при достижении порогового значения с возможностью установки до двух пороговых значений).
- Дискретный фиксирующий вход отключает выходной сигнал.
- Возможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал для выходных конечных значений
- Настраиваемый программный/аппаратный фильтр
- Эмуляция входных и выходных сигналов с помощью конфигурационного дисплея
- Безопасная 3-канальная изоляция с тестовым напряжением 4 кВ согласно EN 61140
| Notes | |
|---|---|
| Примечание |
|
| Технические данные | |

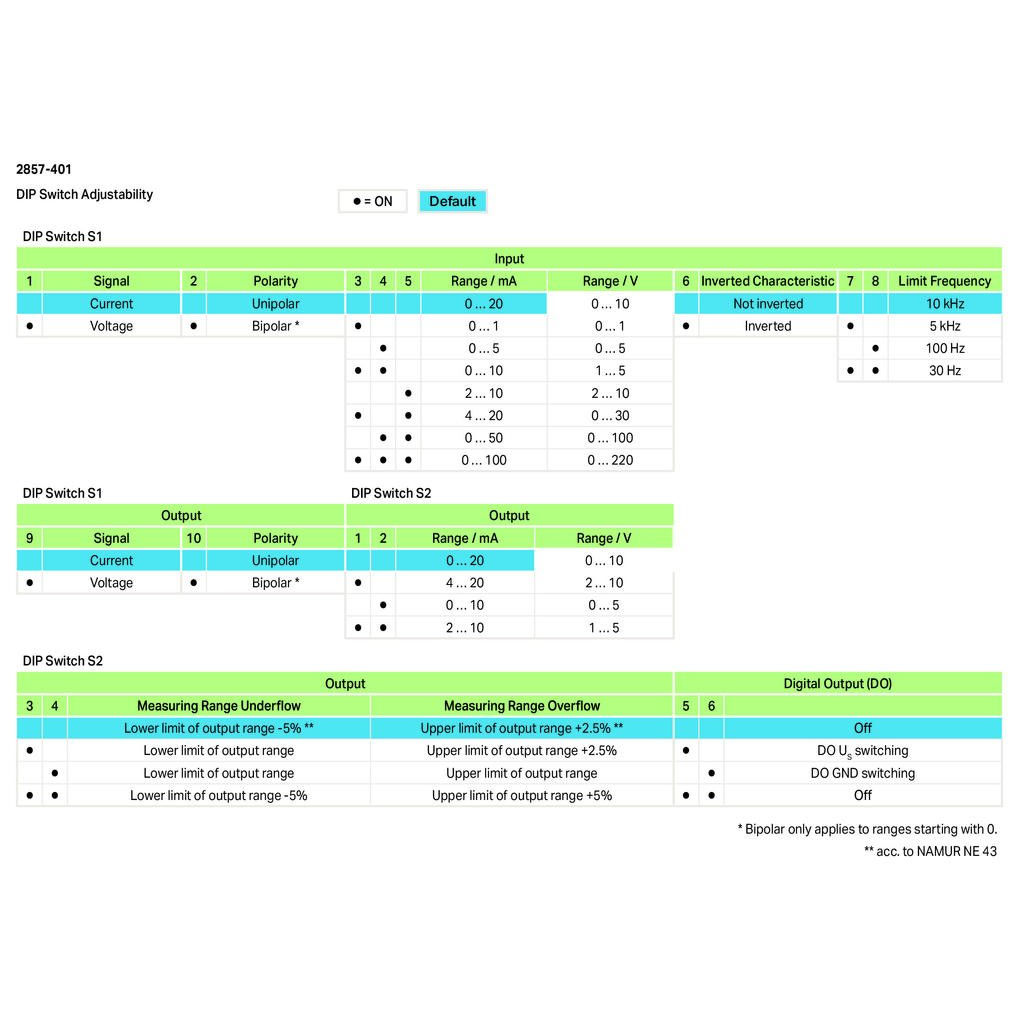

| Параметры конфигурирования | DIP-переключатель ПО WAGO для конфигурирования интерфейсов Приложение для конфигурирования интерфейса WAGO Конфигурационный дисплей WAGO DIP-переключатель ПО WAGO для конфигурирования интерфейсов Приложение для конфигурирования интерфейса WAGO Конфигурационный дисплей WAGO |
| Тип входного сигнала | Напряжение Электричество |
| Входной сигнал (напряжение) | ±1 V; 0 … 1 V; ±5 V; 0 … 5 V; 1 … 5 V; ±10 V; 0 … 10 V; 2 … 10 V; ±30 V; 0 … 30 V; ±100 V; 0 … 100 V; ±200 V; 0 … 220 V |
| Входной сигнал (ток) | ±1 mA; 0 … 1 mA; ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA; ±100 mA; 0 … 100 mA |
| Входное сопротивление (вход тока) | ≤ 50 Ω |
| Входное сопротивление (входное напряжение) | ≥ 1 M? |
| Входной ток (макс.) | ± 120 мА |
| Входное напряжение (макс.) | 250 В |
| Сигнал удержания | 11,8 В … US |
| Выход | |
| Тип выходного сигнала | Напряжение Ток |
| Выходной сигнал (напряжение) | ± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Выходной сигнал (ток) | ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Сопротивление нагрузки (выходное напряжение) | ≥ 1 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Коммутируемое напряжение (DO) (макс.) | Напряжение электропитания (приложенное): -0,3 В |
| Длительный ток (DO) (макс.) | 100 mA (без внутренних ограничений) |
| Количество порогов переключения (DO) | 1 или 2 (регулир.) |
| Настраиваемая задержка нарастания/спада сигнала (DO) | 0 … 60 s (посредством ПО) |
| Setting range (frequency generator) | 0,3 … 100 Гц |
| Signal processing | |
| Предельная частота | 10 kHz / 5 kHz / 100 Hz / 30 Hz (конфигурация при помощи DIP-переключателя или ПО) |
| Программный фильтр (регулируемый) | Скользящее среднее значение (степень фильтрации: 30) |
| Ступенчатый отклик (тип.) | 1 ms |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,1 % от верхнего значения диапазона |
| Температурный коэффициент | ≤ 0,01 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 70 mA (+ IDO) |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 4 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | picoMAX® 5.0 |
| Однопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Тонкопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

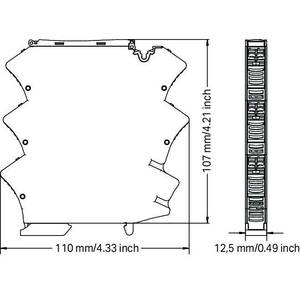

| Geometrical Data | |
| Ширина | 12,5 mm / 0.492 inch |
| Высота | 110 mm / 4.331 inch |
| Глубина от верхнего края DIN-рейки | 107 mm / 4.213 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 1,391 |
| Вес | 85,9 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2; EN 61326-2-3; EN 50121-3-2 |
| ЭМС, излучение помех | EN 61000-6-4; EN 61326-2-3; EN 50121-3-2 |
| Стандарты и спецификации | EN 60664-1 EN 61373 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821676966 |
| Код ТН ВЭД | 85437090300 |
