2-канальный дискретный вход; 120 В перем.тока, Wago # 750-406
Код: 750-406
👁 79 просмотров

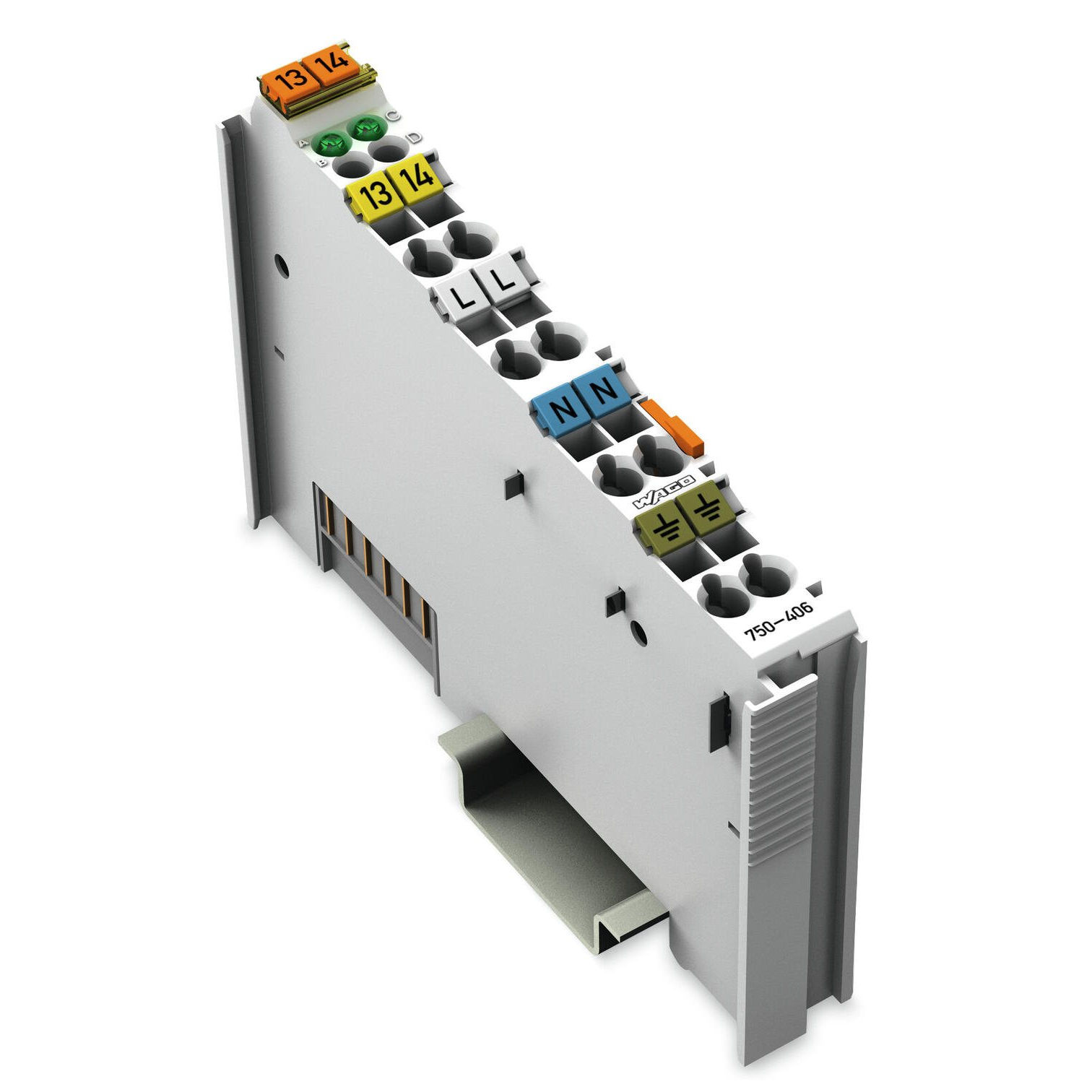

2-канальный дискретный вход; 120 В перем.тока, Wago # 750-406
Этот модуль дискретного ввода получает сигналы управления от дискретных полевых устройств (например, с датчиков).
Полевой и системный уровни электрически изолированы друг от друга.
Примечание:Для работы с питанием 120 В перем. тока необходим дополнительный модуль питания!
| Технические данные | |
|---|---|
| Количество модулей дискретных вводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 120 VПерем. ток |
| Питающее напряжение (датчик) | 120 VПерем. ток |

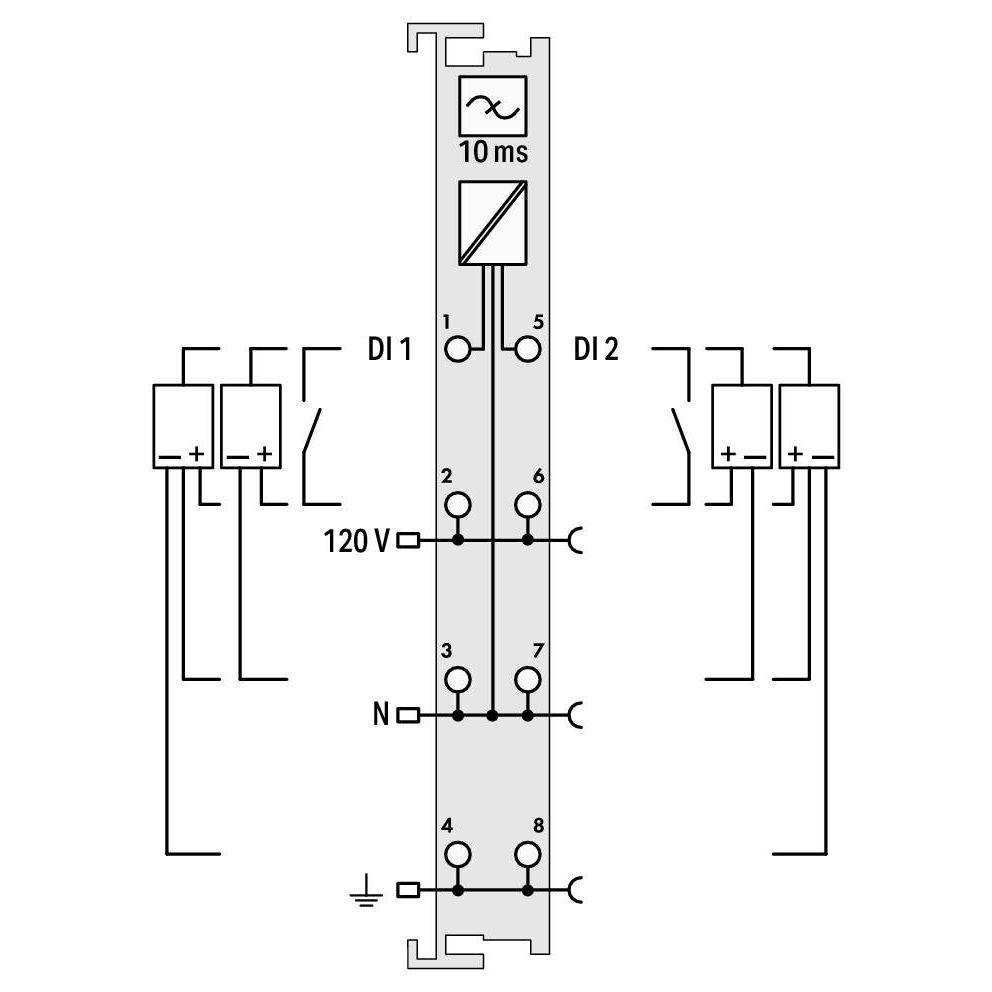

| Подключение датчика | 2 x (2-проводн., 3-проводн., 4-проводн.) |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входной фильтр (дискретный) | 10 |
| Входной ток на канал для сигнала (1) (тип.) | 4,5 |
| Диапазон напряжения для сигнала (0) | 0 … 20 В перем. тока |
| Диапазон напряжения для сигнала (1) | 79 В перем. тока … 1,1 x UN |
| Частота сигнала (мин.) | 45 |
| Частота сигнала (макс.) | 65 |
| Разрядность входных данных (внутр.) (макс.) | 2 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 2 |
| Питающее напряжение (на полевом уровне) | 120 VПерем. ток (-15 … +20 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 1500 В (система/полевой уровень) |

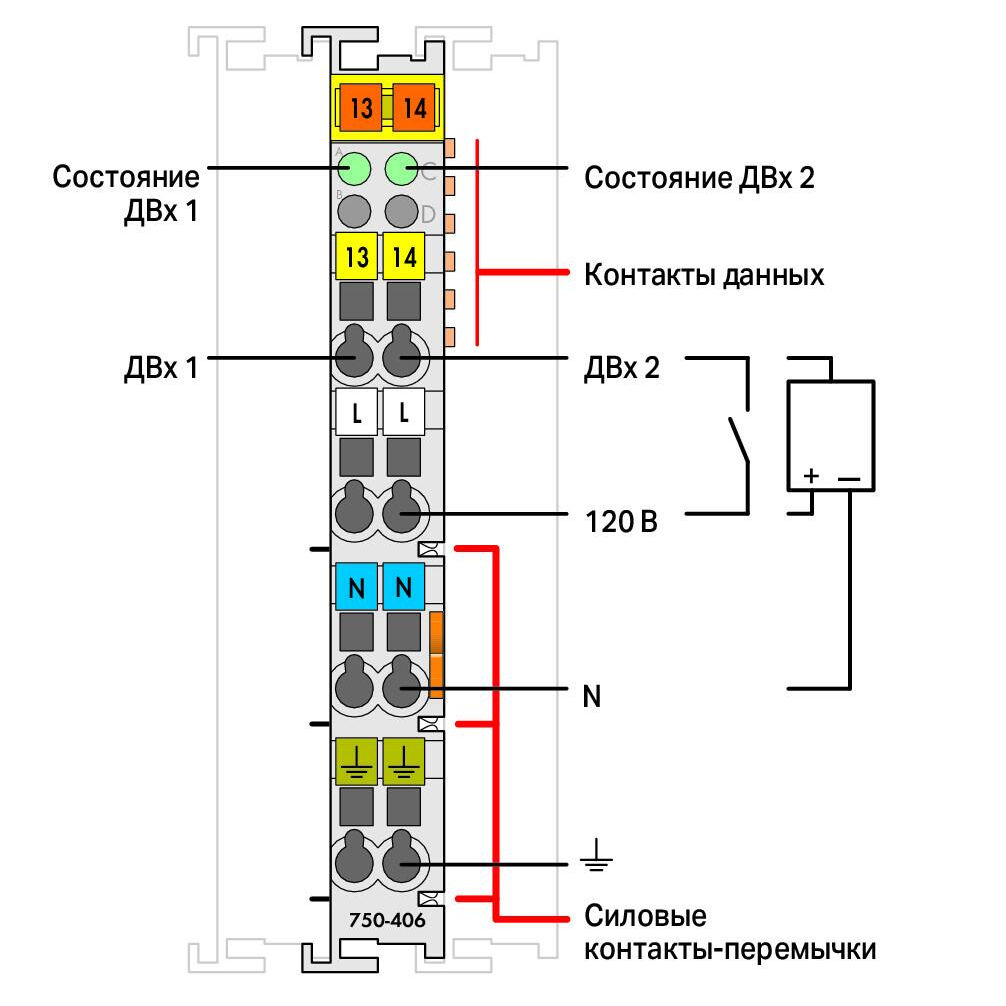

| Индикаторы | Зелёный светодиод (A, C): состояние DI 1, DI 2 |
| Количество входящих силовых контактов | 3 |
| Количество исходящих силовых контактов | 3 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Нет |
| Material Data | |
| Цвет | светлосерый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,228 |
| Вес | 47,6 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-4, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454392727 |
| Код ТН ВЭД | 85389099990 |
