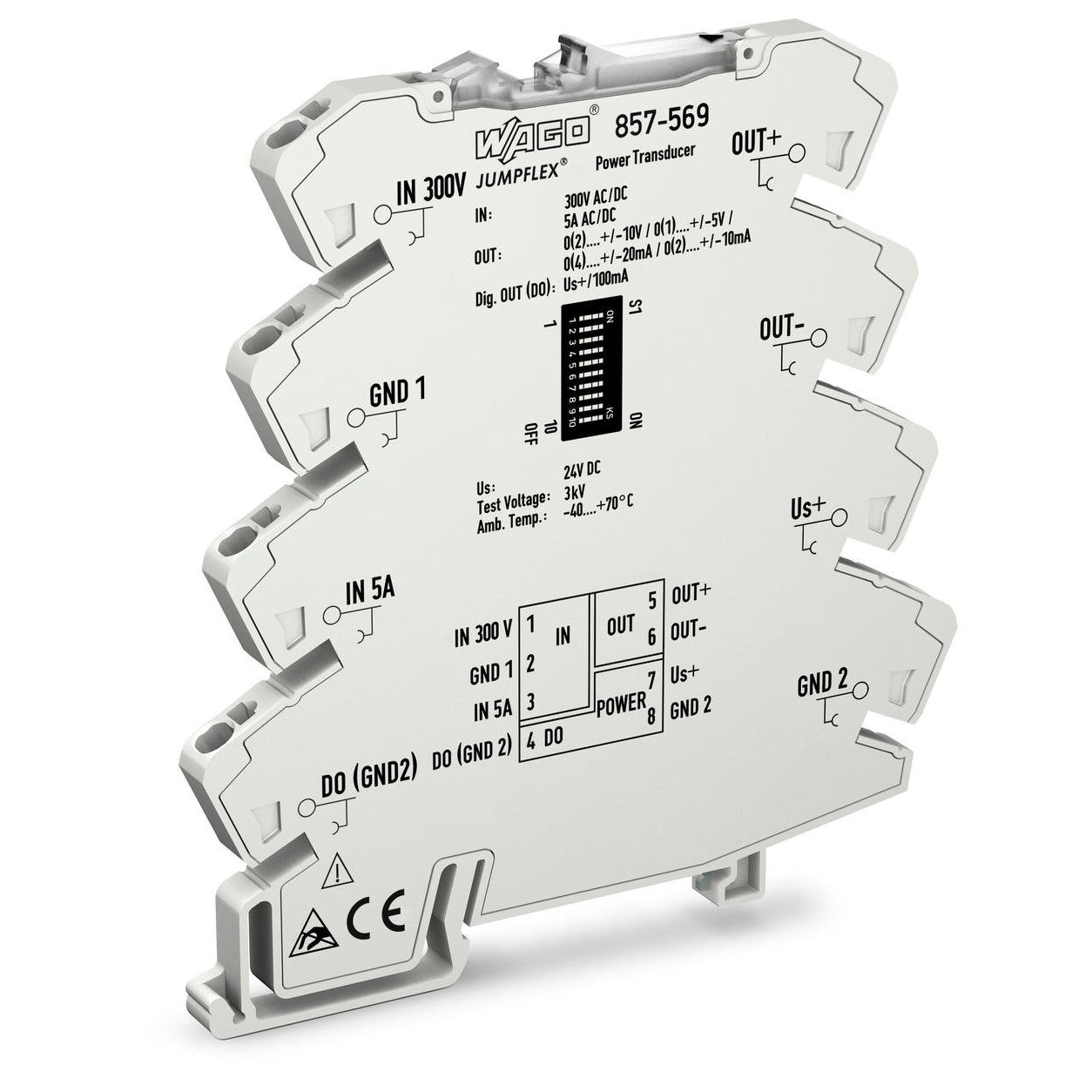

Блок формирования сигналов мощности; Входной сигнал тока и напряжения; Сигнал тока и напряжения на выходе; Дискретный выход, Wago # 857-569
Код: 857-569
👁 77 просмотров
Блок формирования сигналов мощности; Входной сигнал тока и напряжения; Сигнал тока и напряжения на выходе; Дискретный выход; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм, Wago # 857-569
Краткое описание:
Этот модуль измерения мощности измеряет напряжение, переменный и постоянный ток, преобразуя входные сигналы в стандартные аналоговые сигналы на выходе.
Обработка измеряемых величин может переключаться между среднеквадратичным значением и средним арифметическим значением, а также между эффективной, полной и реактивной мощностью и фазовым углом.Особенности:

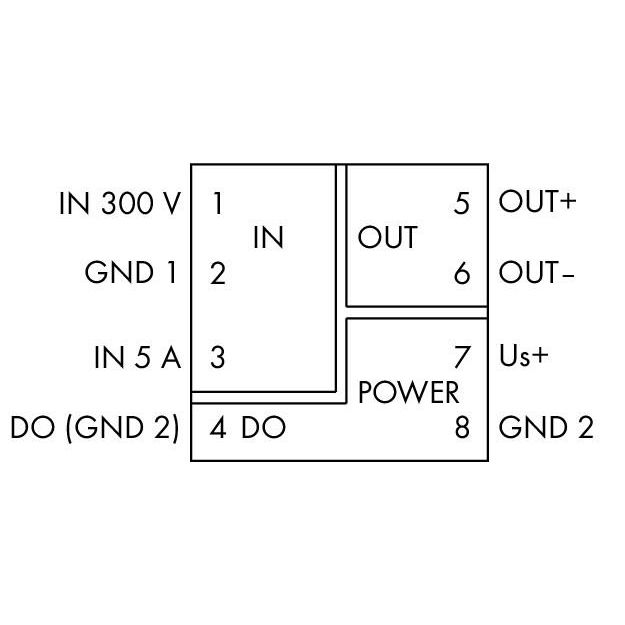

- Два изолированных измерительных входа для напряжения и переменного/постоянного тока
- Истинное среднеквадратичное измерение или среднеарифметическое значение
- Выход дискретного сигнала реагирует на сконфигурированные ограничения диапазона измерений (задержка переключения ВКЛ/ОТКЛ и функция включения при достижении порогового значения предусматривают установку до двух пороговых значений).
- Функция переключаемого фильтра
- Безопасная 3-канальная изоляция с тестовым напряжением в 3 кВ согласно DIN EN 61010-1
| Технические данные | |
|---|---|

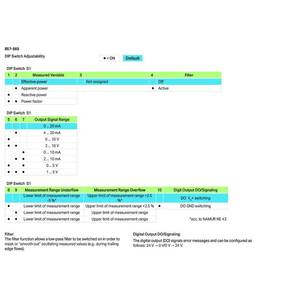

| Параметры конфигурирования | DIP-переключатель ПО WAGO для конфигурирования интерфейсов Приложение для конфигурирования интерфейса WAGO DIP-переключатель ПО WAGO для конфигурирования интерфейсов Приложение для конфигурирования интерфейса WAGO |
| Тип входного сигнала | Напряжение Электричество |
| Входной сигнал (напряжение) | AC/DC 300 V (IN 1) |
| Входной сигнал (ток) | AC/DC 0 … 5 A (IN 2) |
| Диапазон частот | 15 … 70 Hz (Перем. ток) |
| Входное сопротивление (вход тока) | ≤ 10 m? |
| Входное сопротивление (входное напряжение) | ≥ 300 kΩ |
| Входной ток (макс.) | Перем./пост. ток 10 A (IN 2; постоян.) |
| Входное напряжение (макс.) | 600 В (IN 1; перманент.) |
| Порог реакции | 300 мВ (IN 1); 10 мА (IN 2) |
| Resolution (voltage) | 30 мВ (IN 1) |
| Resolution (current) | 1 мА (IN 2) |
| Выход | |
| Тип выходного сигнала | Ток Напряжение |
| Выходной сигнал (напряжение) | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (может быть как инверсным, так и биполярным) |
| Выходной сигнал (ток) | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (может быть как инверсным, так и биполярным) |
| Сопротивление нагрузки (выходное напряжение) | ≥ 1 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Коммутируемое напряжение (DO) (макс.) | Напряжение электропитания (приложенное) |
| Длительный ток (DO) (макс.) | 100 mA (без внутренних ограничений) |
| Количество порогов переключения (DO) | 1 или 2 (регулир.) |
| Настраиваемая задержка нарастания/спада сигнала (DO) | 0 … 60 s (посредством ПО) |
| Signal processing | |
| Метод измерения | Cреднеквадратичное измерение (RMS); среднеарифметическое значение |
| Предельная частота | 2 kHz |
| Программный фильтр (регулируемый) | Скользящее среднее значение (степень фильтрации: 30) |
| Ступенчатый отклик (тип.) | 100 ms |
| Measurement error | |
| Ошибка передачи (макс.) | ≤ 0,5 % (от величины всего измерительного диапазона) |
| Температурный коэффициент | ≤ 0,01 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 46 mA (+ IDO) |
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Note on insulation parameters | Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! Danger: Configuration via the service interface must only be performed with a voltage-free measurement input! На дискретный выход (DO) подаётся напряжение источника питания. |
| Тип защиты | IP20 |
| Test voltage | |
| Test voltage (input/analog output/supply/service interface) | 2.5 kVAC; 50 … 60 Hz; 1 min |
| Insulation parameters per EN/UL 61010-1 | |
| Line-to-neutral conductor voltage (AC) max. | 150 |
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply/service interface) | Усиленная изоляция |
| Insulation parameters per EN 61010-1 | |
| Line-to-neutral conductor voltage (AC) max. | 300 |
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply/service interface) | Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement! |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

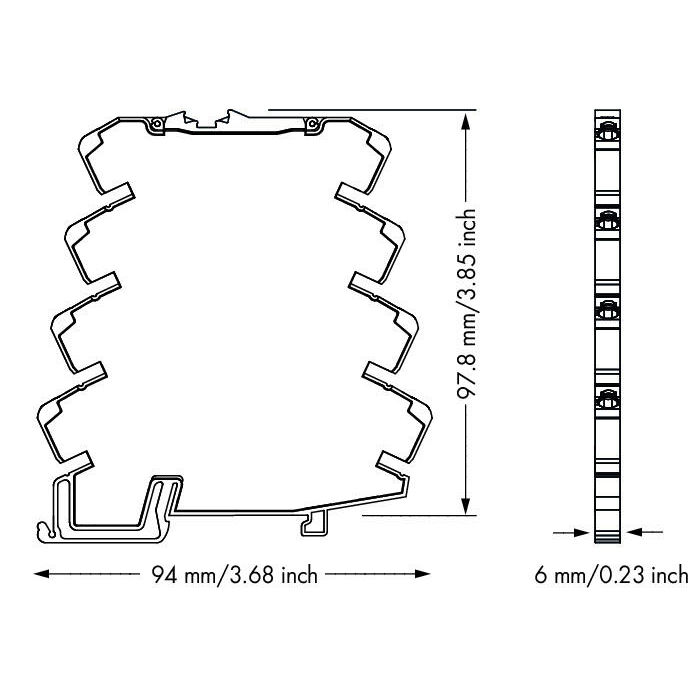

| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,015 |
| Вес | 39,2 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C (при номинальном токе) |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Temperature range of the connecting cable according to EN 61010-2-201 | ≥ (Tокр. среды + 10 K) |
| Temperature range of connecting cable per UL 61010-2-201 (min.) | 90 |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2; EN 61326-2-3; EN 50121-3-2 |
| ЭМС, излучение помех | EN 61000-6-3; EN 61326-2-3; EN 50121-3-2 |
| Стандарты и спецификации | EN 61010-1 EN 61373 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143501026 |
| Код ТН ВЭД | 85437090300 |
