Изолирующий усилитель сигнала; Входной сигнал напряжения; Сигнал тока на выходе; Напряжение питания: 24 В пост. тока, Wago # 857-414
Код: 857-414
👁 72 просмотров
Изолирующий усилитель сигнала; Входной сигнал напряжения; Сигнал тока на выходе; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; 2,50 мм2, Wago # 857-414
Краткое описание:
Этот предварительно сконфигурированный нормирующий преобразователь обрабатывает, усиливает, фильтрует и электрически изолирует аналоговые стандартные сигналы.
Особенности:
- Ввод/вывод: сигнал напряжения или тока
- Безопасная 3-канальная изоляция с тестовым напряжением 2,5 кВ согласно EN 61140
| Notes | |
|---|---|
| Примечание | The 3 (Us+), 7 (Us+), 4 (GND 3) and 8 (GND 3) connections are internally commoned. Current carrying capacity between 3/4 and 7/8 connections: 1 A (max.) |
| Технические данные | |
| Параметры конфигурирования | предварительно настроенный |
| Тип входного сигнала | Напряжение |
| Входной сигнал (напряжение) | 0 … 10 V |
| Входное сопротивление (входное напряжение) | ≥ 100 kΩ |
| Входное напряжение (макс.) | 30 В |
| Выход | |
| Тип выходного сигнала | Ток |
| Выходной сигнал (ток) | 4 … 20 mA |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Signal processing | |
| Предельная частота | 100 Hz |
| Ступенчатый отклик (тип.) | 3,5 ms |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,1 % от верхнего значения диапазона |
| Температурный коэффициент | ≤ 0,01 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 25 mA |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 2,5 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

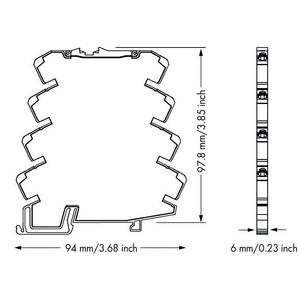

| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,405 |
| Вес | 35,5 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2 |
| ЭМС, излучение помех | EN 61000-6-4 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454609863 |
| Код ТН ВЭД | 85437090300 |
