16-канальный дискретный вход; тока, Wago # 763-1116
Код: 763-1116
👁 80 просмотров

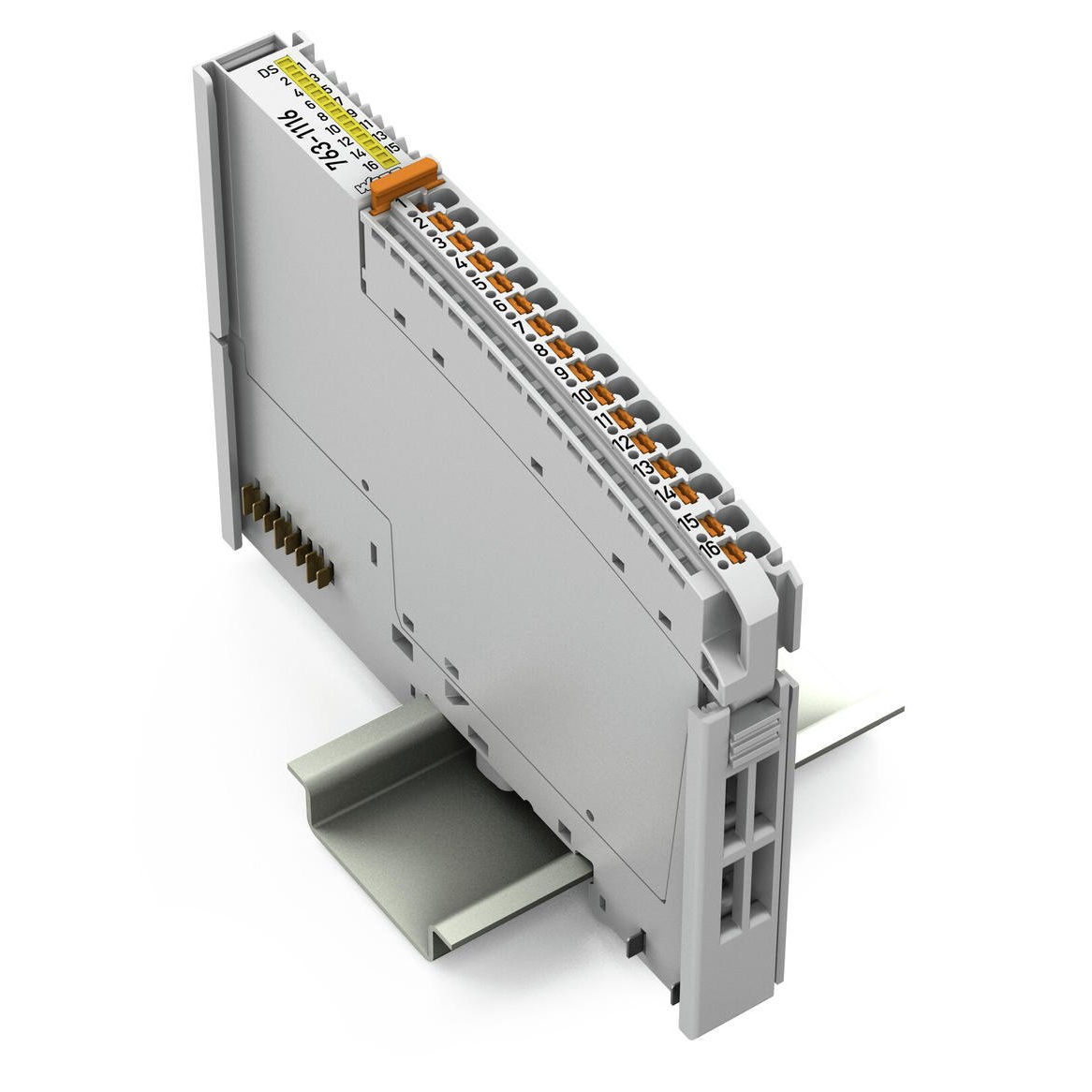

16-канальный дискретный вход; тока, Wago # 763-1116
| Технические данные | |
|---|---|
| В зависимости от устройства | Synchronization mode: time-synchronized, freewheeling |
| Количество модулей дискретных вводов | 16 |
| Общее количество каналов (модуль) | 16 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |

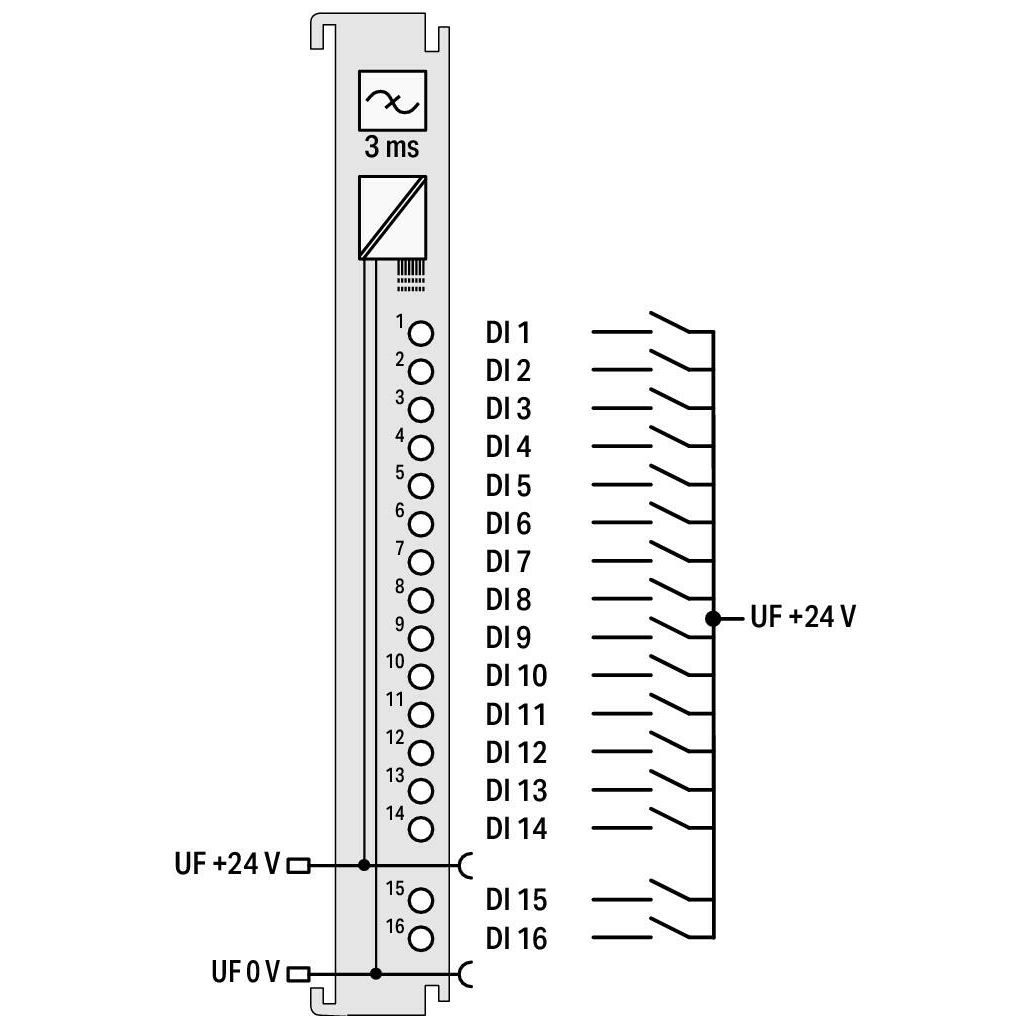

| Подключение датчика | 16 x (1-проводн.) |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входные характеристики | Тип 3, согласно МЭК 61131-2 |
| Входной фильтр | 3 ms |
| Входной ток при определённом входном напряжении | 2,4 mA at 24 V |
| Время задержки включения (T_on) от 0 до 1 | 300 |
| Время задержки выключения (T_off) от 1 до 0 | 300 |
| Размер данных | 16-bit channel status |
| Питающее напряжение (на полевом уровне) | 24 VSELV пост. тока (-25 … +30 %); UF |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 5 |
| Энергопотеря Pl | 1.0 W |
| Изоляция (полевой уровень – системный уровень) | min. 1000 VDC (1 min); per EN/UL 61010-2-201 |
| Диэлектрическая прочность | Up to ±35 V, at the digital input |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 12 |
| Маркировка | Cl I, Div 2, Group A, B, C, D, T4 |
| Данные соединения | |

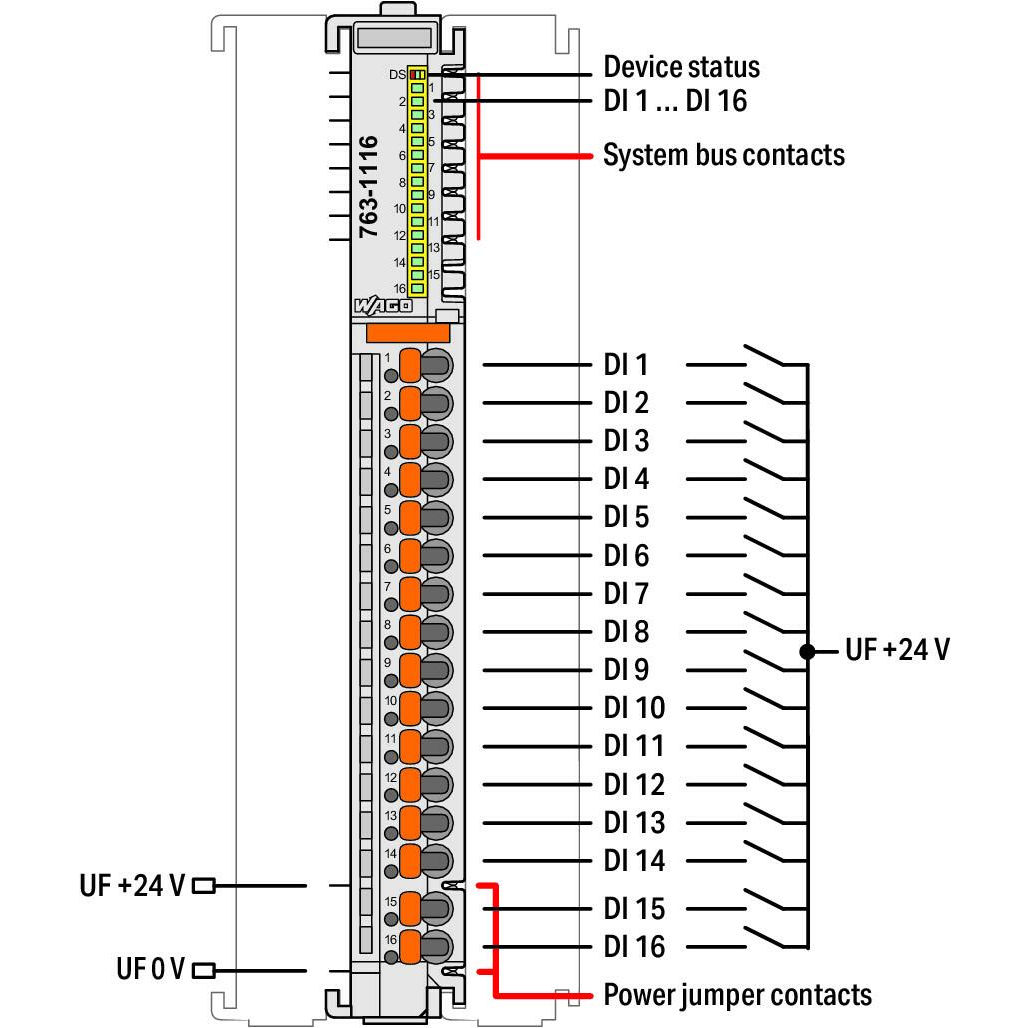

| Технология подключения: вводы/выводы | 16 x Push-in CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Примечание (сечение проводника) | Insulated ferrule: 0.75 mm² (max.) |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 105 mm / 4.134 inch |
| Глубина | 75 mm / 2.953 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,062 |
| Вес | 71 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 60 °C (horizontal, typical control cabinet installation; -25 … +50 °C, other mounting positions) |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Temperature range of the connecting cable according to EN 61010-2-201 | ≥ (Tокр. среды + 25 K) |
| Temperature range of connecting cable per UL 61010-2-201 (min.) | 85 |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 3000 m (0.5 K/100 m) |
| Монтажное положение | horizontal, typical for control cabinets (nominal mounting position); horizontal (floor mounting position); standing (vertical at bottom) |
| Относительная влажность воздуха (без конденсации) | 95 |
| ЭМС, помехоустойчивость | per EN 61000-6-1, -2 |
| ЭМС, излучение помех | per EN 61000-6-3, -4 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143975650 |
| Код ТН ВЭД | 85389099990 |
