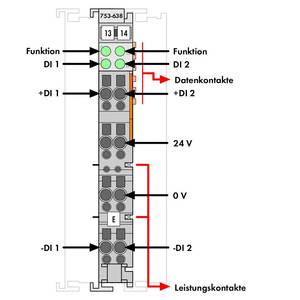

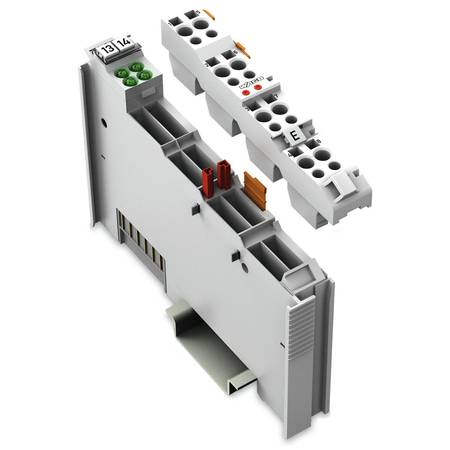

2 прямой/вычитающий счетчик; 16 бит; 500 Гц, Wago # 753-638
Этот модуль имеет два счётчика, которые подсчитывают бинарные импульсы 24 В пост. тока независимо друг от друга. Данные затем передаются в систему управления по полевой шине.
Счётчики могут быть установлены или сброшены с использованием управляющих байтов. Также возможна блокировка счётчика.
Управляющие байты также определяют направление подсчёта.
| Notes | |
|---|---|
| Примечание | Разъёмные соединители и кодировочные контакты (серия 753) не входят в комплект поставки. |
| Технические данные | |
| Количество счётчиков | 2 |
| Высота счётчика | 16 |
| Входной фильтр | 0,2 мс |
| Частота коммутации (макс.) | 500 Hz |
| Характеристики сигнала | Дифференциальн. |
| Диапазон напряжения для сигнала (0) | -3 … +5 В пост. тока (согласно EN 61131 Type 1) |
| Диапазон напряжения для сигнала (1) | 15 … 30 В пост. тока (согласно EN 61131 Type 1) |
| Длительность импульса (мин.) (0, 1) | 1 |
| Синфазное напряжение (макс.) | 500 |
| Размер данных | 2 x 16 бит – данные; 2 x 8 бит – управление/состояние |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 10 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-15 … +20 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 8 |
| Изоляция | 500 В система/полевой уровень |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Да |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,149 |
| Вес | 43,9 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-4 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4044918817646 |
| Код ТН ВЭД | 85389099990 |
