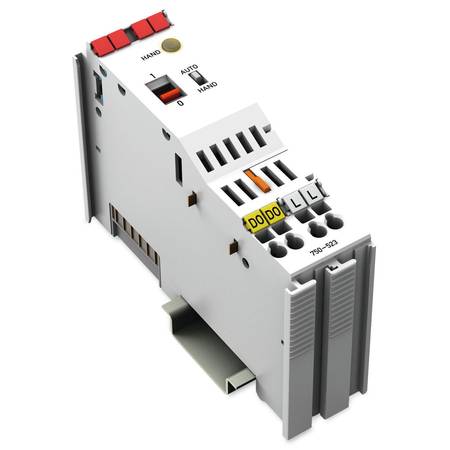

1-канальный релейный выход; 250 В перем.тока; 16 А; Беспотенциальные; 1 замыкающий контакт, Wago # 750-523
1-канальный релейный выход; 250 В перем.тока; 16 А; Беспотенциальные; 1 замыкающий контакт, Wago # 750-523
Этот модуль релейного вывода переключает подключённое исполнительное устройство или нагрузку. Питание 24 В поступает от силовых контактов для активации реле.
Переключаемый статус реле отображается ручным переключателем (1/0). Рабочий режим можно установить с помощью переключателя ручного/автоматического режима на передней панели. Текущий режим отображается с помощью светодиода и битов состояния в образе процесса.
Ручное управление: активация катушки прервана. Эксплуатация возможна только с помощью ручного красного переключателя режима.
Автоматическое управление: реле регулируется системой управления. Ручное изменение состояния с помощью ручного переключателя отменяется системой управления менее чем за 500 мс.
Ручной переключатель также можно использовать без питания 24 В для включения выхода.
Реле соответствует международным стандартам МЭК и DIN EN 61810 часть 1 /VDE 0435 часть 201, а также требованиям МЭК и DIN EN 61036 /61037 в отношении нагрузок и короткого замыкания.
| Технические данные | |
|---|---|
| Количество модулей дискретных выводов | 1 |
| Общее количество каналов (модуль) | 1 |
| Подключение исполнительного устройства | 1 x (1-проводн,) |
| Структура выходной цепи | 1 замыкающий контакт Реле |
| Характеристика вывода | Беспотенциальн. |
| Коммутируемое напряжение (макс.) | 440 перем. тока V |
| Коммутируемый ток (макс.) | 16 |
| Коммутируемая мощность | макс. 5 кВА |
| Срок службы механизма | 106 |
| Разрядность входных данных (внутр.) (макс.) | 2 |
| Размер выходных (внутренних) данных (макс.) | 2 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 5 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 80 |
| Изоляция | 1500 В (система/полевой уровень) |
| Индикаторы | Жёлтый светодиод: ручной режим |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 4 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 24 mm / 0.945 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Нет |
| Material Data | |
| Цвет | светло-серые |
| Материал контактов | AgSnO2 |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 2,462 |
| Вес | 101,2 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-3, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454495428 |
| Код ТН ВЭД | 85371098990 |
