Коробка для подключения датчиков / исполнительных устройств М12; 4-канальные; 4-пол.; Соединительный кабель 10 м, Wago # 757-244/000-010
Изображение товара отличается от артикула.Код: 757-244/000-010
👁 72 просмотров
Коробка для подключения датчиков / исполнительных устройств М12; 4-канальные; 4-пол.; Соединительный кабель 10 м, Wago # 757-244/000-010
- Коробка для подключения датчиков / исполнительных устройств М12, 4-конт.
- 4-полюс. (1 сигнал на контакт)
- Длина кабеля: 5 и 10 м
- Зелёный светодиодный индикатор рабочего режима
- Жёлтый светодиодный индикатор состояния
- вкл. маркеры (10 шт.)
- вкл. защитные крышки M12 (2 шт.)
| Технические данные | |
|---|---|
| Контактное сопротивление (макс.) | 0,01 |
| Питающее напряжение | 10 … 30 VПост. ток; Номинальное напряжение: 32 В ~ rms |
| Допустимая токовая нагрузка (сигнальные соединения) | 2 |
| Допустимая токовая нагрузка (питающие соединения) | 9 |
| Номинальное значение электрической изоляции | 500 |
| Функционально разделённые потенциальные группы | Kontakt/Kontakt |
| Сопротивление изоляции | 1000 |
| Характеристики сигнала | PNP |
| Индикаторы | Жёлтый светодиод (A): состояние сигнала (1 x контакт); зелёный светодиод (U): состояние коробки для подключения датчиков/исполнительных устройств |
| Данные соединения | |
| Технология подключения: вводы/выводы | 4 x Розетка M12, 4-полюсная; включая заземление |
| Технология подключения: магистральный кабель | 1 x Фиксированный соединительный кабель |
| Длина соединительного кабеля | 10 |
| Длина снятия изоляции | 100 mm / 3.94 inch |

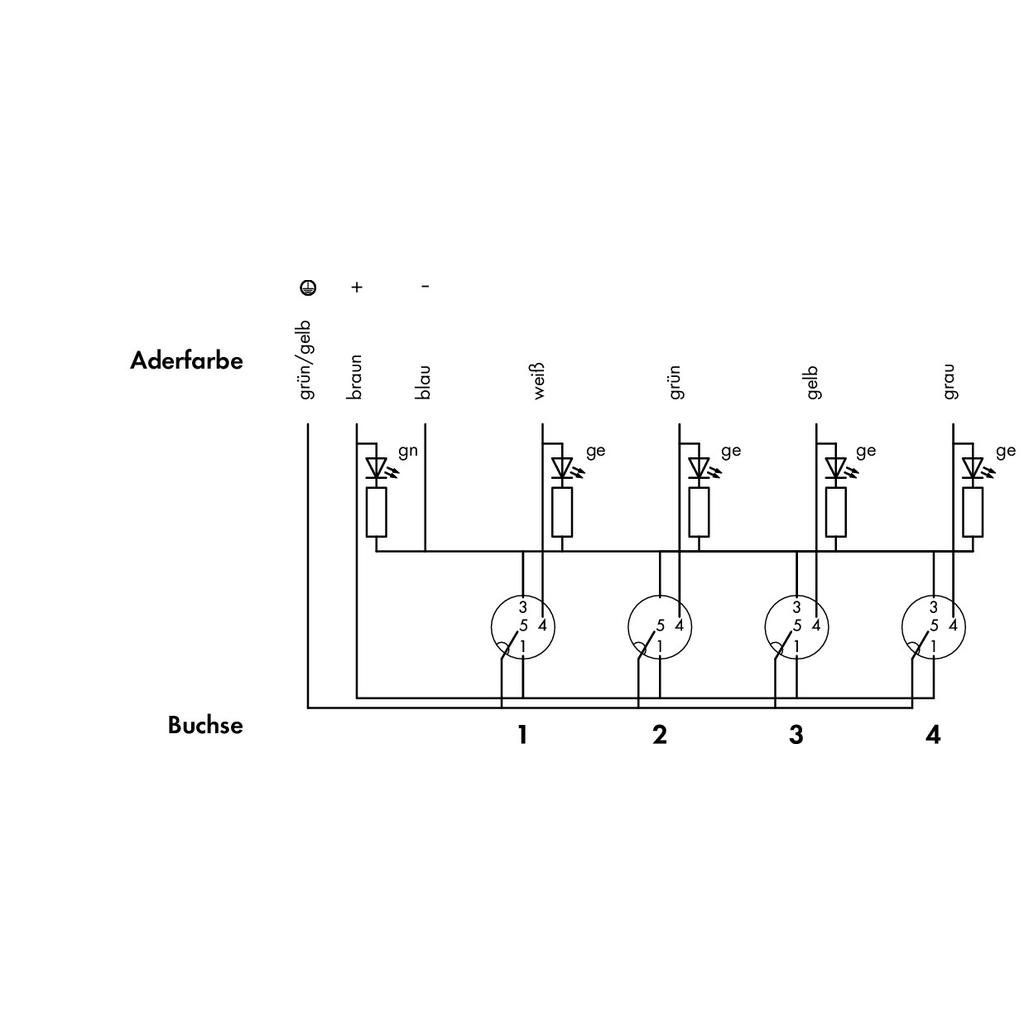

| Цвета проводов | белый, зелёный, жёлтый, серый, зелёный/жёлтый, коричневый, синий |
| Конструкция кабеля | Сечение провода: 0,34 mm²; Сечение провода (2): 1 mm² |
| Geometrical Data | |
| Ширина | 60 mm / 2.362 inch |
| Высота | 26 mm / 1.024 inch |
| Глубина | 117 mm / 4.606 inch |
| Механические данные | |
| Тип монтажа | Винтовое крепление |
| Material Data | |
| Материал корпуса | PA 66 (UL 94 V0); RAL 7035; не содержит кремния и галогенов |
| Без галогена | Да |
| Диаметр кабеля с оболочкой | 7,5 mm |
| Радиус изгиба | 10 x диаметр кабеля (мин.) для гибкого применения |
| Свойства материалов соединений | Контакт: CuSn, никелевое базовое покрытие и позолота 0,8 мкм; резьбовая втулка: литой под давлением цинк, никелированная; уплотнение: фтористая резина Viton; 50 циклов сопряжения |
| Материал оболочки | ПУР |
| Цвет кабеля в оболочке | чёрный |
| Герметизация | Полностью герметизированы с использованием защитного покрытия (UL 94 V0) |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 80 °C |
| Температура (в динамике) окружающей (рабочей) среды | -5 … +80 °C |
| Температура окружающей (рабочей) среды (статическая) | -40 … +80 °C |
| Тип защиты | IP68 |
| Примечание по типу защиты | 72 ч на глубине 1 м под водой согласно EN 60529 в жёстко зафиксированном положении с соответствующими заглушками или защитными крышками |
| Степень загрязнения (5) | 3 согласно VDE 0110 |
| Виброустойчивость | согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | согласно МЭК 60068-2-27 |
| Коммерческие данные | |
| Product Group | 23 (I/O passive and accessories) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454028282 |
| Код ТН ВЭД | 85366990990 |
