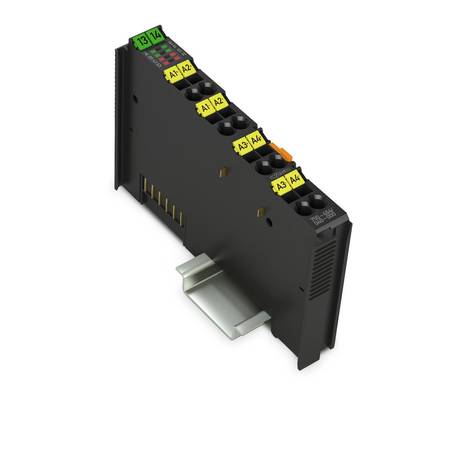

2/4-канальный аналоговый вход; Измерение сопротивления; регулируемые; Extreme, Wago # 750-464/040-000
Этот аналоговый модуль ввода обеспечивает прямое подключение к датчикам сопротивления и потенциометрам Pt или Ni.

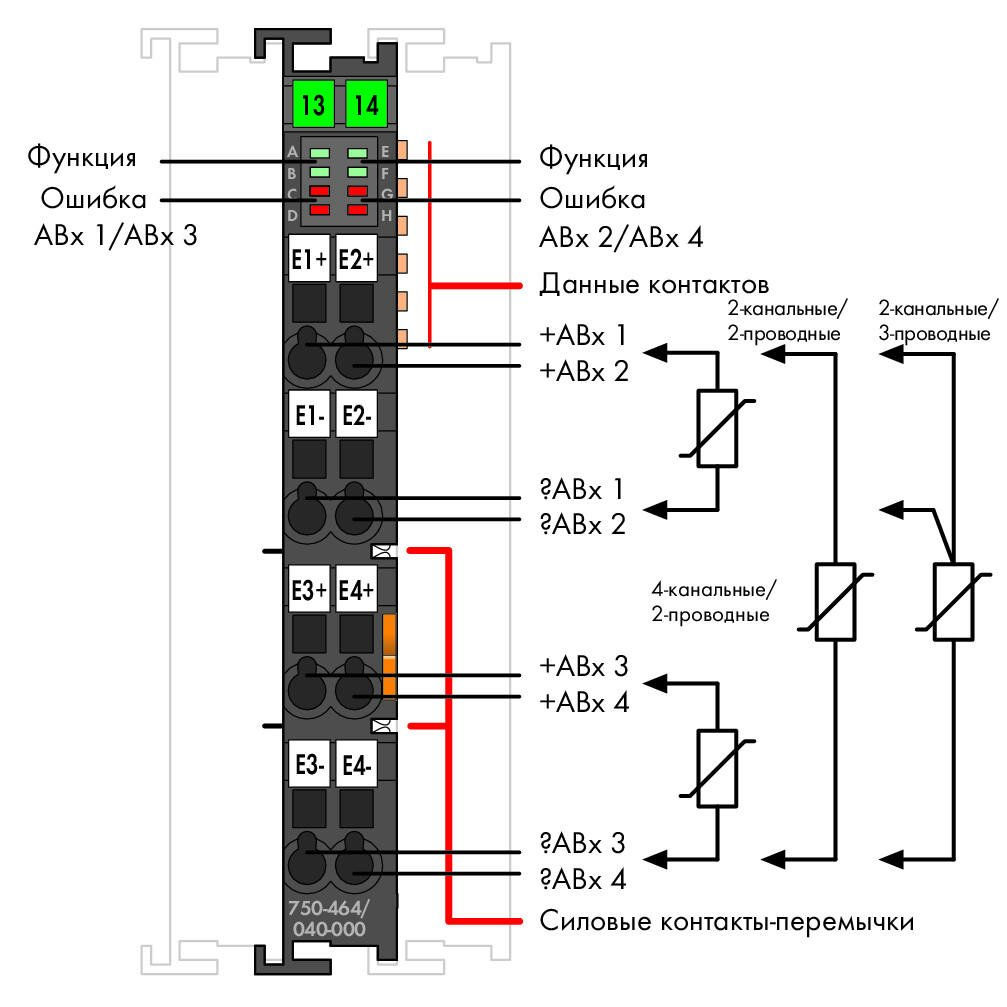

Он может работать как 2-канальный (2- и 3-проводной) или 4-канальный (2-проводной) модуль.
Модуль автоматически линеаризует весь температурный диапазон. Ошибка датчика (короткое замыкание, обрыв линии или выход за пределы диапазона измерений) отображается с помощью красного светодиодного индикатора.
Конфигурирование модуля может выполняться с помощью WAGO-I/O-CHECK или файлов GSD.
Модуль имеет множество опций настроек и отличается высокой точностью.
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря следующим преимуществам:
- Расширенный диапазон температур
- Повышенная устойчивость к электромагнитным помехам и импульсному напряжению
- Повышенная устойчивость к вибрациям и ударным нагрузкам
| Технические данные | |
|---|---|
| Количество аналоговых вводов | 4 |
| Общее количество каналов (модуль) | 4 |
| Тип сигнала | Измерение сопротивления Положение потенциометров |
| Тип сигнала (настраиваемый) | Да |
| Подключение датчика | 4 x (2-проводн.); 2 x (3-проводн.) |
| Размер данных | 4 (2) x 16 бит данных; 4 (2) x 8 бит — управление/состояние (опционально) |
| Разрешение (по всему диапазону) | 0,1 °C |
| Время преобразования (тип.) | 320 |
| Ошибка измерения (25 °C) | ≤ 1 K во всём диапазоне температур, ≤ 0,5 K в ограниченном диапазоне температур (-30 °C … +120 °C) |
| Температурный коэффициент | ≤ 20 ppm/K; тип. ≤ 15 ppm/K |
| Точность (+25 °C) | ≤ ± 0,2 % от величины всего измерительного диапазона; тип.: ≤ ± 0,1 % от величины всего измерительного диапазона |
| Измеряемый ток (тип.) | ≤ 350 мкА на цепь измерения |
| Частота повтора измерений (стандартная) | 1,1 |
| Частота повтора измерений (2 канала/2 проводника) | 0,63 |
| Время отклика (макс.) | 4 |
| Типы датчиков | Pt100; настр.: Pt200, Pt500, Pt1000 (IEC 751), Ni100, Ni1000 (DIN 43760), Ni120 (Minco), Ni1000 (TK 5000), потенциометр (только 2-канальный режим): 10R … 1k2, 10R … 5k0 |
| Диапазон температур | -200 … +850 °C (Pt), -60 … +300 °C (Ni 100, Ni 1000), -60 … +250 °C (Ni 1000 TK5000), -80 … +260 °C (Ni 120) |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 50 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Диэлектрическая прочность | 510 В перем. тока / 775 В пост. тока; в соотв. с EN 60870-2-1 |
| Номинальное импульсное напряжение | 1 кВ |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Снижение номинальных характеристик | Derating (supply voltage): Surrounding air temperatures under laboratory conditions: (-25 … +30 %); for -40 … +55 °C: 24 V (-25 … +20 %); for +55 … +70 °C: 24 V (-25 … +10 %); Lower limit in all temperature ranges: -27.5 % (including 15 % residual ripple) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | темно-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,147 |
| Вес | 49,2 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5g), EN 60870-2-2, МЭК 60721-3-1, -3, EN 50155; EN 61373 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 50155, EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2; EN 61131-2; применение на море; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821460329 |
| Код ТН ВЭД | 85389099990 |
