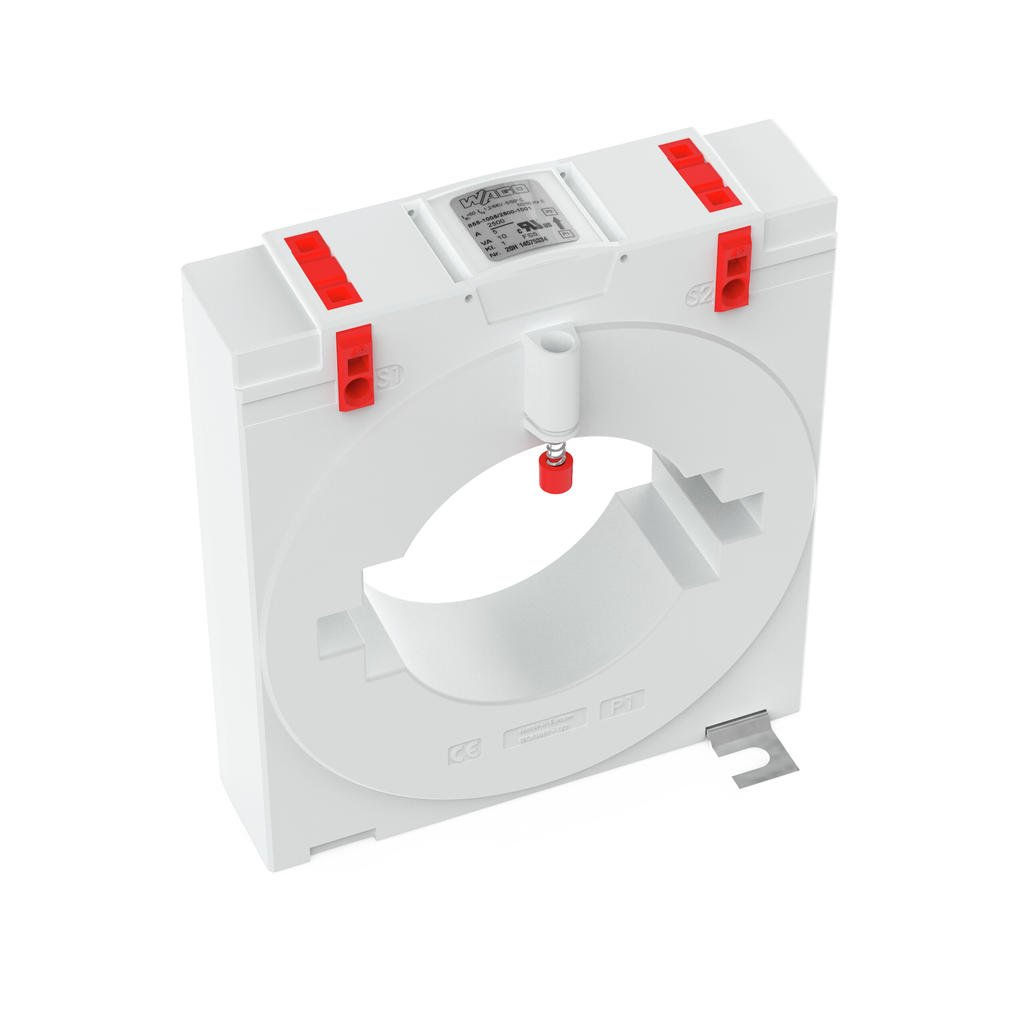

Съемный трансформатор тока; Номинальный ток первичной обмотки: 2500 А; Номинальный ток вторичной обмотки: 1 А, Wago # 855-1001/2500-1001
Изображение товара отличается от артикула.Код: 855-1001/2500-1001
👁 77 просмотров
Съемный трансформатор тока; Номинальный ток первичной обмотки: 2500 А; Номинальный ток вторичной обмотки: 1 А; Номинальная мощность: 10 ВА; Класс точности: 1, Wago # 855-1001/2500-1001
Краткое описание:
Эти съёмные блоки (серия 855) представляют собой индуктивные однопроводные трансформаторы тока. В соответствии с принципом измерения они могут использоваться только в сетях переменного тока.
Особенности:- Технология безвинтового соединения CAGE CLAMP®
- Доступно несколько вариантов монтажа
- Вибро- и удароустойчивые
- Высокое удерживающее усилие
- Способность проводить большие токи
- Продолжительная перегрузка до 120 % от номинального тока в первичной обмотке
- Низковольтный трансформатор тока для рабочих напряжений максимум до 1,2 кВ
- Для сетей питания 690 В
- Компоненты с сертификатом UL
| Технические данные | |
|---|---|
| Intput – current transformer | |
| Номинальный ток первичной обмотки | 2500 A |
| Номинальный постоянный тепловой ток Icth | 1,2 x IN |
| Номинальный кратковременный тепловой ток Ith | 60 x IN / 1 с (макс. 100 кА / 1 с) |
| Предельный коэффициент перенапряжения | FS5 / FS10 (зависит от типа, см. надпись на табличке) |
| Номинальная частота | 50 … 60 Hz |
| Output – Current transformer | |
| Номинальный ток вторичной обмотки | 1 |
| Номинальная мощность Sr | 10 |
| Measurement error | |
| Класс точности | 1 |
| Наибольшее напряжение для оборудования Um | AC 1,2 kVrms |
| Test voltage | |
| Тестовое напряжение | AC 6 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 4 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 4 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

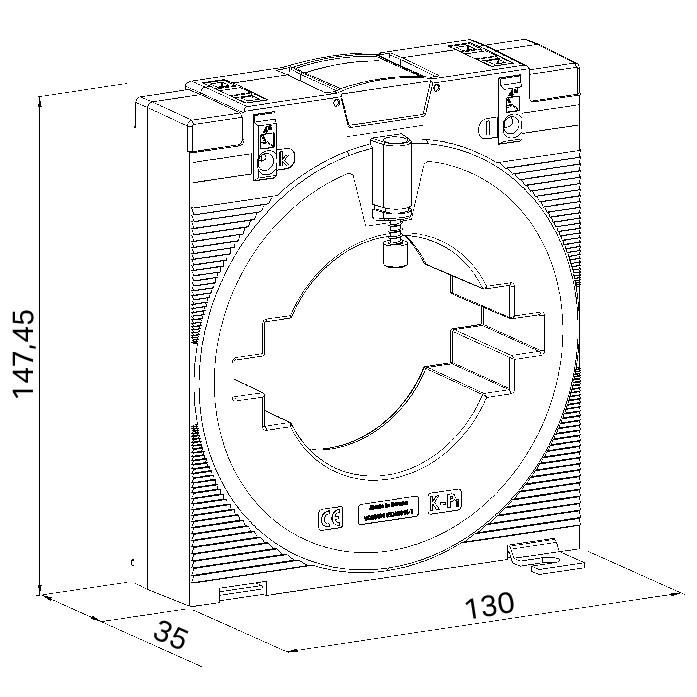

| Geometrical Data | |
| Ширина | 130 mm / 5.118 inch |
| Высота | 147,45 mm / 5.805 inch |
| Глубина | 52 mm / 2.047 inch |
| Механические данные | |

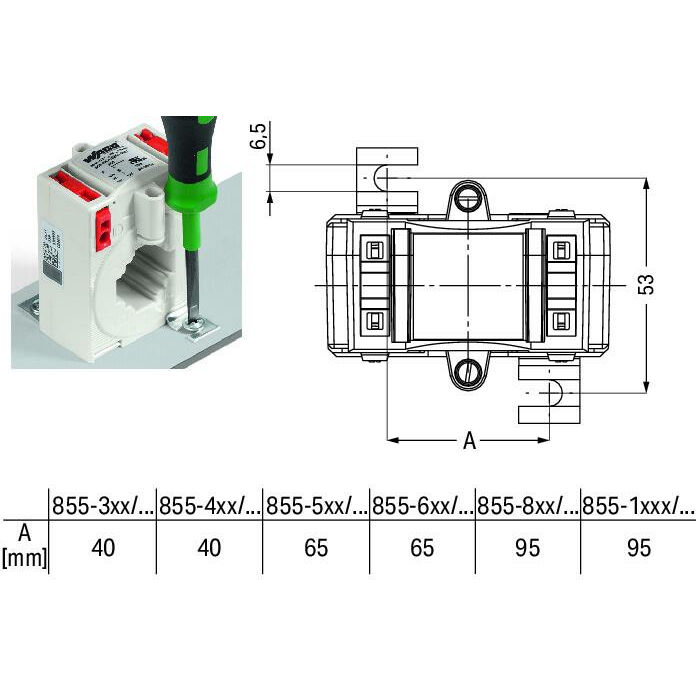

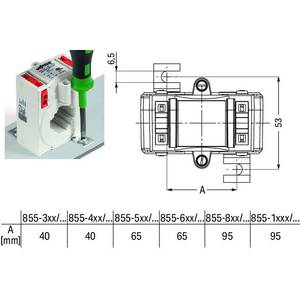

| Тип монтажа | Закрытый трансформатор тока Монтаж на монтажной пластине Монтаж на круглый кабель |
| Material Data | |
| Класс изоляции | E |
| Вес | 396 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -5 … 50 °C |
| Температура окружающей среды (хранение) | -25 … 70 °C |
| Рабочая высота (макс.) | 1000 |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 61869-1 EN 61869-2 UL: E356480 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143262965 |
| Код ТН ВЭД | 85043129900 |
