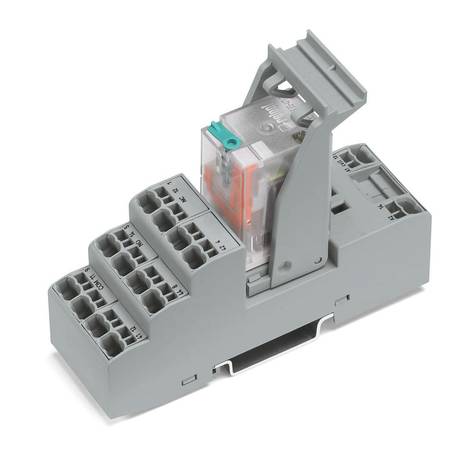

Релейный модуль; Номинальное входное напряжение: 110 В пост.тока; 2 перекидных контакта; Предельный длительный ток: 12 А, Wago # 858-327
Код: 858-327
👁 80 просмотров
Релейный модуль; Номинальное входное напряжение: 110 В пост.тока; 2 перекидных контакта; Предельный длительный ток: 12 А; с ручным управлением; Красный индикатор состояния; Ширина модуля: 31 мм; 1,50 мм2; серые, Wago # 858-327
| Технические данные | |
|---|---|
| Номинальное входное напряжение UN | DC 110 V |
| Диапазон входного напряжения | -20 … +10 % |
| Номинальный входной ток при UN | 8,1 mA |
| Количество переключающих контактов | 2 |
| Материал контактов (реле) | AgNi |
| Предельный длительный ток | 12 A |
| Пусковой ток (резист.) (макс.) | (AC) 24 A / 4 s |
| Коммутируемое напряжение (макс.) | AC 250 V |
| Коммутируемая мощность (резистивная) (макс.) | AC 3000 VA; Пост. ток (см. кривую предельной нагрузки) |
| Коммутационная способность | AC-15: 1,5 A / AC 240 V; DC-13: 0,1 A / DC 250 V |
| Рекомендуемая минимальная нагрузка | 10 V / 5 mA / 300 mW |
| Время включения (тип.) | 13 |
| Время возврата (тип.) | 3 |
| Срок службы электрооборудования (NO; резистивная нагрузка; 23 °C) | 100 x 103 switching operations |
| Срок службы механизма | 20 x 106 switching operations |
| Частота коммутации с нагрузкой/без нагрузки (макс.) | 20 min-1 / 200 min-1 |
| Signaling | |
| Индикатор состояния | Красный светодиод механич. |
| Номинальное напряжение | 300 |
| Номинальное импульсное напряжение | 2,5 |
| Степень загрязнения | 2 |
| Диэлектрическая прочность, цепь управления/нагрузки (перем. ток, 1 мин) | 2,5 kVrms |
| Диэлектрическая прочность, открытый контакт (перем. ток, 1 мин.) | 1,5 kVrms |
| Диэлектрическая прочность между двумя цепями нагрузки (перем. ток, 1 мин) | 2,5 kVrms |
| Insulation type (control/load circuit) | Основная изоляция |
| Insulation type (load/load circuit) | Основная изоляция |
| Insulation type (adjacent devices) | Усиленная изоляция (защитное разделение цепей) |
| Тип защиты | IP20 |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Тонкопроволочный проводник | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Примечание (сечение проводника) | 2 x 0,34 … 2 x 1,5 мм² / 1 x 2,5 мм² / 2 x 22 … 2 x 16 AWG |
| Geometrical Data | |
| Ширина | 31 mm / 1.22 inch |
| Высота | 97 mm / 3.819 inch |
| Глубина от верхнего края DIN-рейки | 73 mm / 2.874 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Material Data | |
| Цвет | серые |
| Пожарная нагрузка | 1,226 |
| Вес | 86,6 |
| Environmental Requirements | |
| Температура окружающей среды (работа при UN) | -40 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Температура обработки | -25 … +50 °C |
| Относительная влажность | 5 … 85 % |
| Рабочая высота (макс.) | 2000 |
| Стандарты и спецификации | EN 61010-2-201 EN 61810-1 UL 508 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 5 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143567909 |
| Код ТН ВЭД | 85364900990 |
