Импульсный источник питания; Pro; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 3 A; TopBoost + PowerBoost, Wago # 787-818
Код: 787-818
👁 81 просмотров
Импульсный источник питания; Pro; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 3 A; TopBoost + PowerBoost; Контакт пост. тока в норме, Wago # 787-818
- Источник питания с первичной синхронизацией с функциями PowerBoost и TopBoost

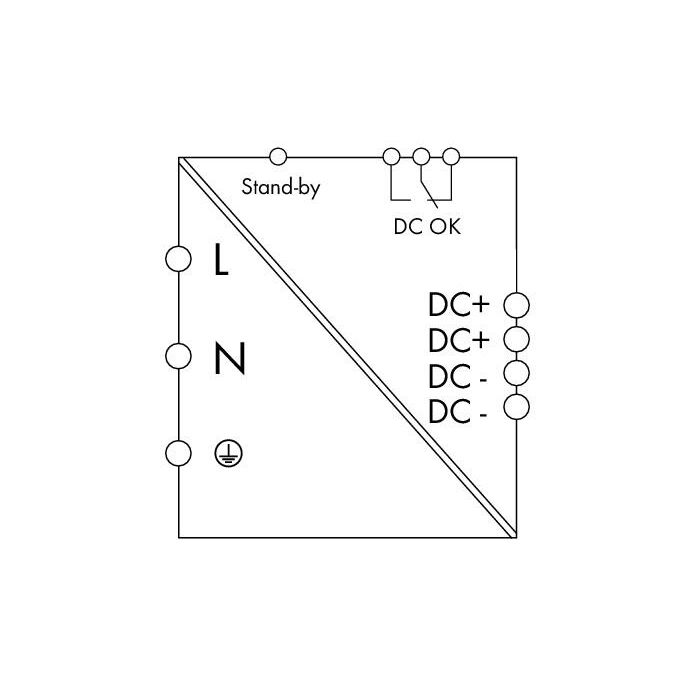

- Вход для режима ожидания для отключения выхода и минимизации энергопотребления
- Контакт пост.ток в норме для контроля параметров на выходе
- Подходит как для параллельных, так и последовательных цепей
- Пригодны для оборудования с классом защиты I
- Естественное конвекционное охлаждение при горизонтальной установке
- Заключены в кожух для использования в распределительных шкафах
- Электрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1
| Технические данные | |
|---|---|
| Фазы | 1 |
| Номинальное входное напряжение Ui nom | 1 x AC 100 … 240 V |
| Диапазон входного напряжения | AC 85 … 264 V; DC 120 … 373 V |
| Снижение номинального значения входного напряжения | -5 %/В (< 95 В перем. тока) |
| Номинальный частотный диапазон сети | 50 … 60 Hz; 0 Hz |
| Входной ток Ii | ≤ 0,51 A (240 В перем. тока; 3 A пост. тока) |
| Ток разряда | ≤ 1 mA |
| Пусковой ток | ≤ 30 A (Макс.) |
| Компенсация коэффициента мощности (PFC) | Пассивный |
| Время удержания напряжения при отказе сети | ≥ 70 ms (230 В перем. тока) |
| Номинальное выходное напряжение Uo nom | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 22 … 29,5 V (настройка) |
| Настройки по умолчанию | DC 24 V |
| Выходной номинальный ток Io nom | 3 A (24 В пост. тока) |
| Номинальная выходная мощность | 72 |
| Отклонение регулирования | ≤ 1 % |
| Остаточная пульсация | ≤ 70 mV (Полная амплитуда) |
| Ограничение тока | 1,1 x Iноминальный выходной ток (тип.) |
| Поведение системы в случае перегрузки | TopBoost / PowerBoost / режим постоянного тока |
| PowerBoost | DC 6 A (4 s); DC 4,5 A (8 s) |
| TopBoost | DC 14 A (25 ms) |
| Signaling and communication | |
| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x светодиод ошибки (красный) 1 x вход режима ожидания 1 x релейный контакт DC OK (переключающий контакт) |
| Индикатор рабочего состояния | Зелёный светодиод (DC OK) Красный светодиод (ошибка) |
| Энергопотеря Pl | ≤ 0,5 W (Режим ожидания); ≤ 3 W (Без нагрузки); ≤ 8,8 W (Номинальная нагрузка) |
| КПД (тип.) | 87,8 % |
| Внутренний предохранитель | T 2 A / 250 В перем. тока |
| Требуемая резервная защита | Необходим внешний предохранитель пост. тока для входного напряжения пост. тока |
| Рекомендуемая резервная защита | Автоматический выключатель: 6 A, 10 A, 16 A; категория: B или C |
| Напряжение изоляции (перв.–втор.) | DC 4,242 kV |
| Напряжение изоляции (перв.–заземл.) | DC 2,2 kV |
| Напряжение изоляции (втор.–заземл.) | DC 0,7 kV |
| Класс защиты | I |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Варистор |
| Защита от короткого замыкания | да |
| Защита от обрыва цепи | да |
| Параллельная работа | да |
| Последовательная работа | да |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |
| Тип подключения (1) | Ввод/вывод |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 231 |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Тип подключения 2 | Сигнализация |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 733 |
| Однопроволочный проводник 2 | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |
| Geometrical Data | |
| Ширина | 40 mm / 1.575 inch |
| Высота | 163 mm / 6.417 inch |
| Глубина от верхнего края DIN-рейки | 163 mm / 6.417 inch |
| Примечание (размеры) | Высота с соединителем |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 960 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C (Устройство запускается при -40 °C (пройдены типовые испытания)) |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Снижение номинальных характеристик | -3 % / K (> +50 °C) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61558-2-16 UL 60950 UL 508 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454998097 |
| Код ТН ВЭД | 85044082900 |
