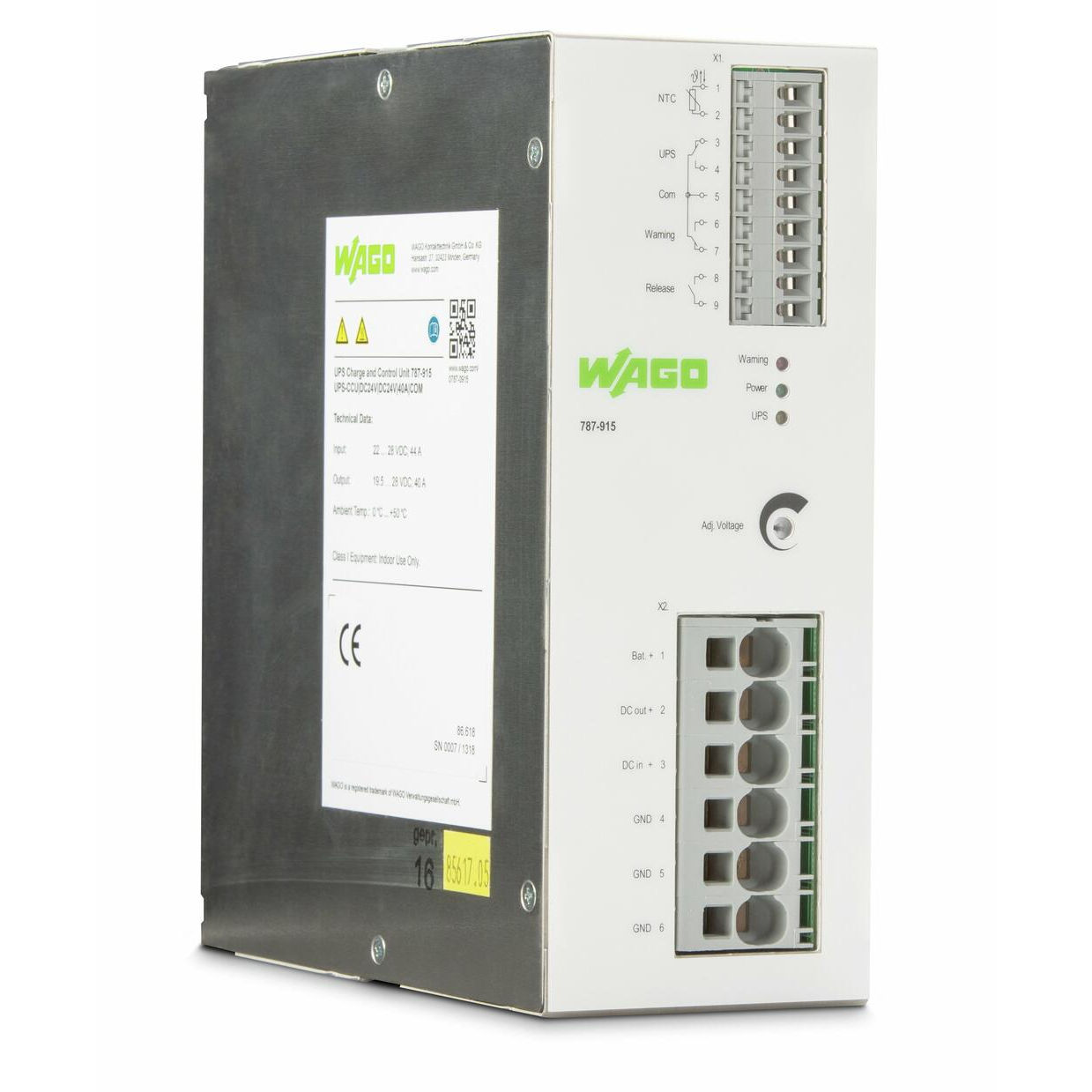

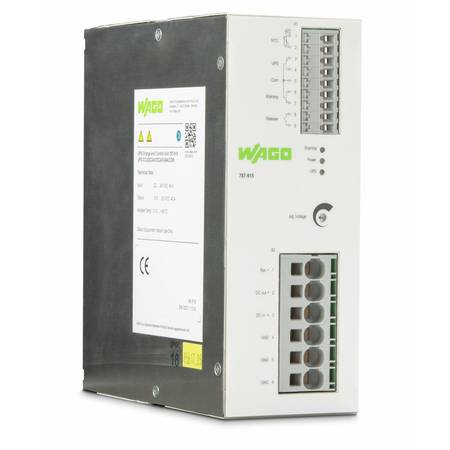

Зарядное устройство; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A, Wago # 787-915
Код: 787-915
👁 84 просмотров
Зарядное устройство; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A, Wago # 787-915
Особенности:
- Модуль ИБП постоянного тока для источника бесперебойного питания (ИБП)
- Беспотенциальные контакты обеспечивают функциональный контроль
- Удалённый ввод для деактивации буферизованного выхода
- Ввод для регулирования температуры подсоединённой аккумуляторной батареи
- Измерение внутреннего сопротивления батареи для диагностики аккумуляторов, включая соединительный кабель и предохранитель
| Notes | |
|---|---|
| Информация по безопасности 1 | For North America: Use only batteries with appropriate safety approvals! |
| Технические данные | |
| Номинальное входное напряжение Ui nom | DC 24 V |
| Диапазон входного напряжения | DC 22 … 28 V |
| Номинальный частотный диапазон сети | 0 Hz |
| Входной ток Ii | ≤ 0,16 A (Без нагрузки); ≤ 4 A (Зарядка); ≤ 44 A |
| Номинальное выходное напряжение Uo nom | DC 24 V |
| Диапазон выходного напряжения | Ui (номинальный режим); 19,5 … 26,5 В пост. тока (нерегулируемое напряжение батареи в буферном режиме) |
| Выходной номинальный ток Io nom | 40 A |
| Energy storage | |
| Время буферизации | в зависимости от нагрузки |
| Порог включения (регулируется) | DC 21,5 … 22,5 V |
| Ток зарядки | 1 … 4 A (регулируется с помощью DIP-переключателя шагами в 1 А, по умолчанию – 2 А) |
| Напряжение окончания зарядки | DC 26,4 … 29 V (терморегулировка при помощи терморезистора NTC; без датчика температуры: 27,2 В пост. тока) |
| Рекомендуемый модуль аккумулятора | Typ: VRLA 24 V; 7 … 40 Ah |
| Signaling and communication | |
| Сигнализация | 1 x светодиод питания (зелёный) 1 x светодиод UPS (жёлтый) 1 x предупреждающий светодиод (красный) 2 x изолированный релейный контакт (макс. 30 В пост. тока; 1 A) |
| Индикатор рабочего состояния | Зелёный светодиод (эксплуатация) Жёлтый светодиод (буферный режим/зарядка) Красный светодиод (предупреждение) |
| Удалённый вход | Переключение буферного режима выкл. |
| Энергопотеря Pl | ≤ 4 W (Без нагрузки); ≤ 22,5 W (Номинальная нагрузка) |
| КПД (тип.) | 97 % (Номинальная эксплуатация); 85 % (Зарядка) |
| Внутренний предохранитель | T 6,3 A (зарядная цепь) |
| Рекомендуемая резервная защита | T 50 A |
| Напряжение изоляции (соединители – корпус) | DC 0,5 kV |
| Класс защиты | III |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | да |
| Степень загрязнения | 2 |
| Параллельная работа | нет |
| Последовательная работа | нет |
| MTBF | 600 000 ч (40 °C; согласно SN 29500) |

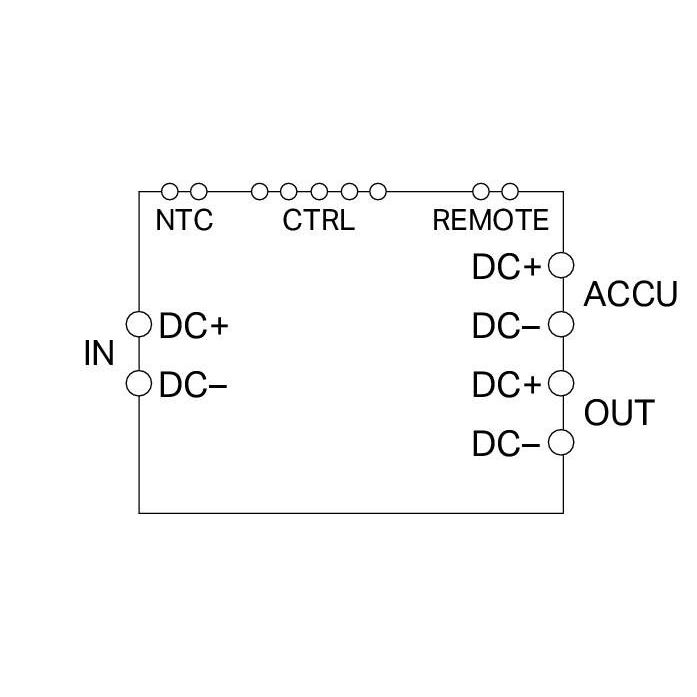

| Данные соединения | |
| Тип подключения (1) | Ввод/вывод |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 2636 |
| Однопроволочный проводник | 0,75 … 16 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник | 0,75 … 25 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,75 … 16 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,75 … 16 mm² |
| Длина снятия изоляции | 18 … 20 mm / 0.71 … 0.79 inch |
| Тип подключения 2 | Сигнализация |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 741 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником 2 | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником 2 | 0,25 … 1,5 mm² |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |

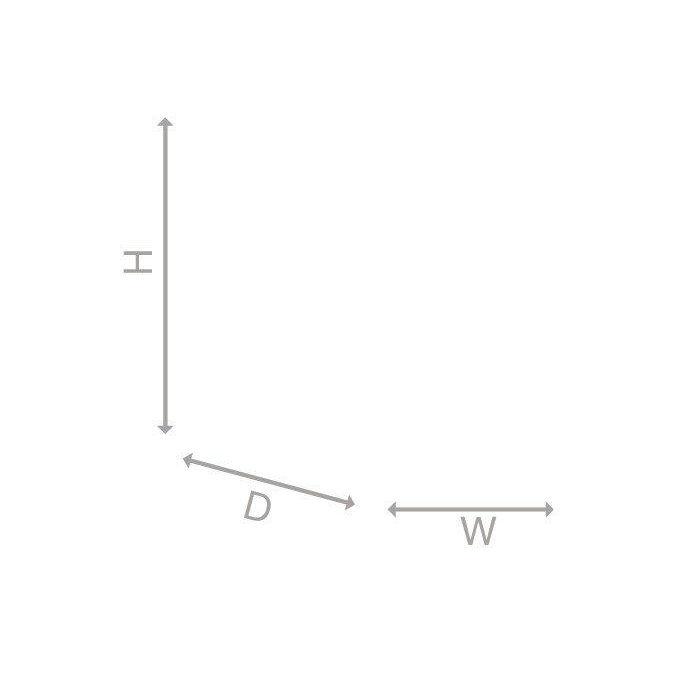

| Geometrical Data | |
| Ширина | 68 mm / 2.677 inch |
| Высота | 181 mm / 7.126 inch |
| Глубина от верхнего края DIN-рейки | 162 mm / 6.38 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 1100 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 50 °C |
| Температура окружающей среды (хранение) | -20 … 55 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 62368-1 EN 61000-6-2 EN 61000-6-3 |
| Standards/Specifications (pending) | CSA |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055144035070 |
| Код ТН ВЭД | 85044082900 |
