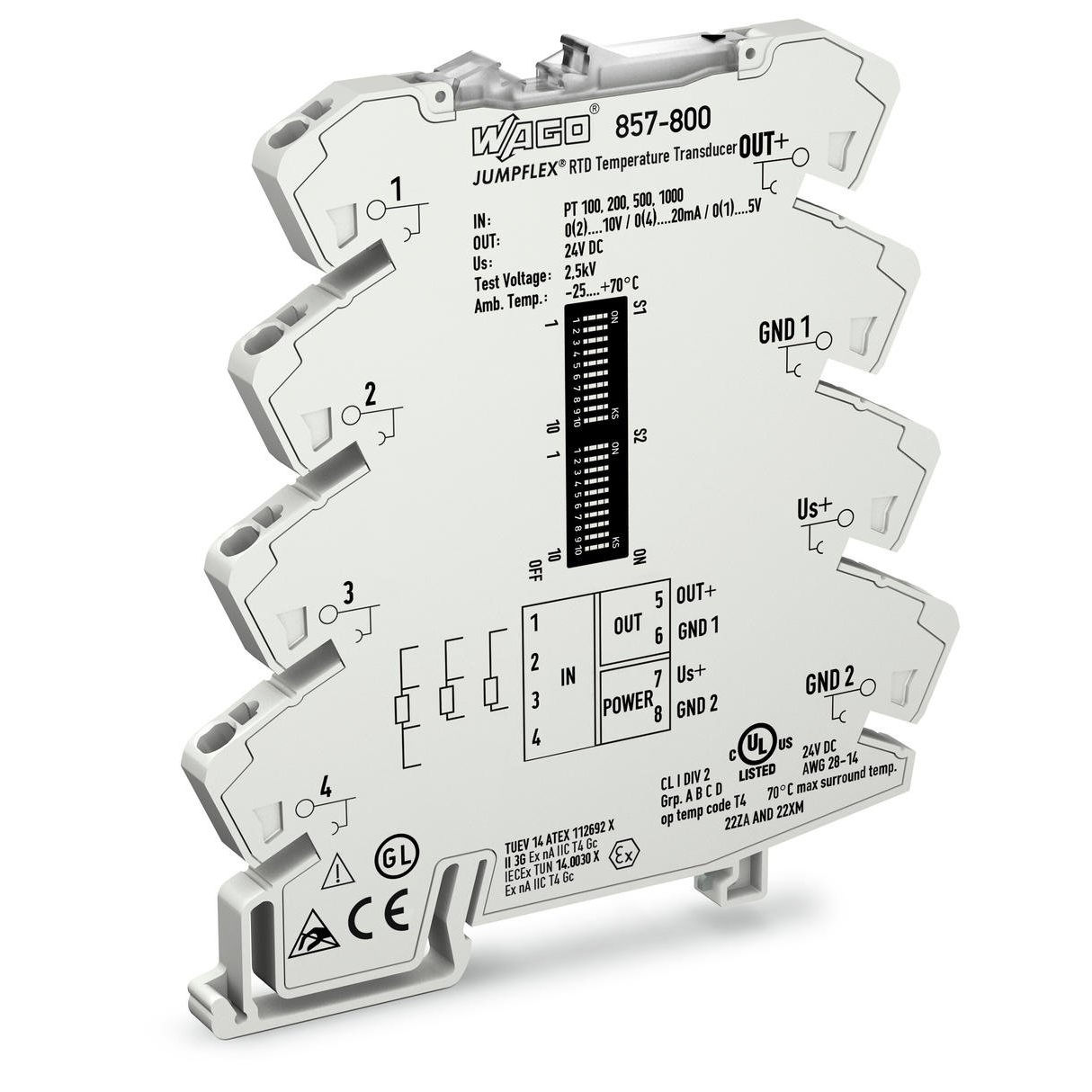

Преобразователь для термосопротив; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя, Wago # 857-800
Код: 857-800
👁 137 просмотров
Преобразователь для термосопротив; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; светло-серые, Wago # 857-800
Краткое описание:
Нормирующий преобразователь сигналов температуры регистрирует сигналы датчиков Pt100, Pt200, Pt500 и Pt1000, а также резисторов до 4,5 кОм, преобразуя температурный сигнал в стандартный аналоговый сигнал на выходе.
Особенности:
- Для датчиков Pt100, Pt200, Pt500 и Pt1000, а также для резисторов до 4,5 кОм
- Технология 2-, 3- и 4-проводного соединения
- Переключение между диапазонами измерения откалибровано
- Выявляет обрыв/короткое замыкание датчика
- Выявляет сигналы о выходе за верхнюю/нижнюю границу диапазона измерений
- Возможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал для выходных конечных значений
- Безопасная 3-канальная изоляция с тестовым напряжением 2,5 кВ согласно EN 61140
| Технические данные | |
|---|---|

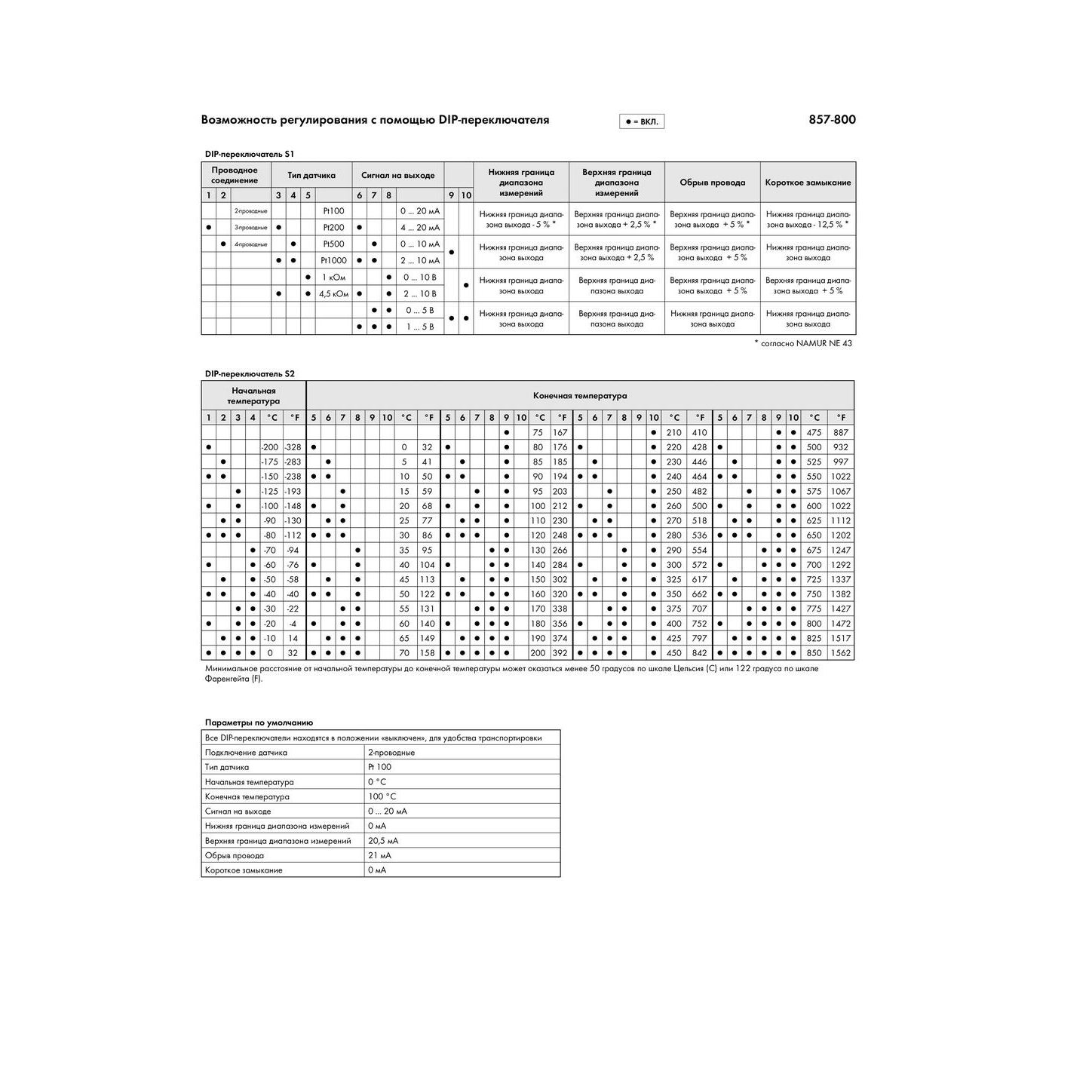

| Параметры конфигурирования | DIP-переключатель DIP-переключатель |
| Тип входного сигнала | Датчики Pt Резистор |
| Input – RTD sensors | |
| Типы датчиков (резистивный датчик температуры) | Pt100 Pt200 Pt500 Pt1000 |

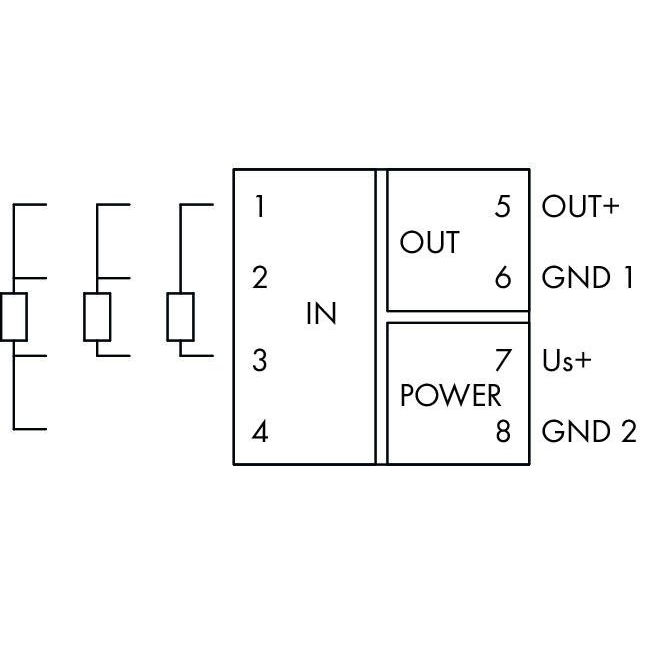

| Подключение датчика | 2-проводн., 3-проводн., 4-проводн. (коммутируемые) |
| Электропитание резистивного датчика температуры (RTD) (макс.) | ≤ 0,5 mA |
| Диапазон измерения, температура (резистивный датчик температуры) | -200 … 850°C |
| Input – Resistors | |
| Входной диапазон (резистор) | 0 … 1 kΩ; 0 … 4,5 kΩ |
| Выход | |
| Тип выходного сигнала | Ток Напряжение |
| Выходной сигнал (напряжение) | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Выходной сигнал (ток) | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Сопротивление нагрузки (выходное напряжение) | ≥ 2 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Signal processing | |
| Ступенчатый отклик (тип.) | 180 ms (2-проводн.); 360 ms (3-проводн.) |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,1% при полн. диапазоне измерений |
| Ошибка передачи для установленного диапазона измерения | ≤ ((10 K/заданный диапазон измерений [K]) + 0,1) % |
| Температурный коэффициент | ≤ 0,02 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 40 mA |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 2,5 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

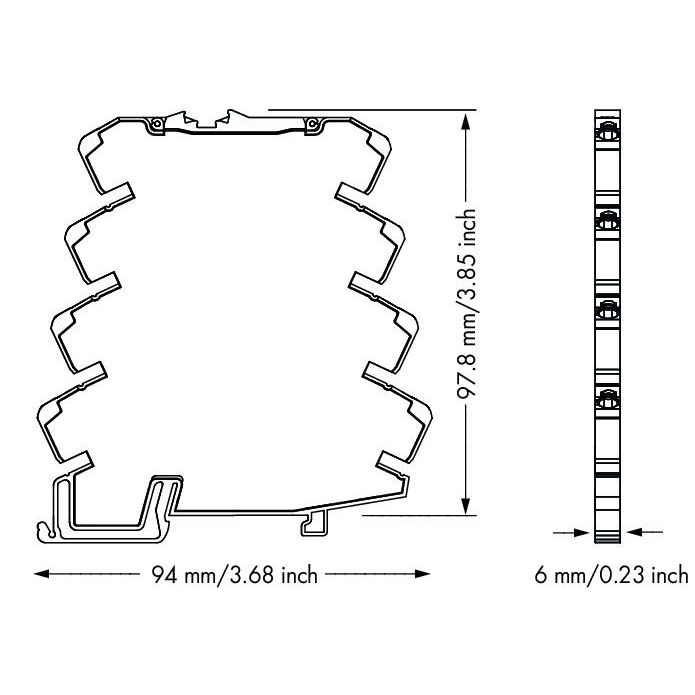

| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Вес | 35,3 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2 |
| ЭМС, излучение помех | EN 61000-6-4 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454470128 |
| Код ТН ВЭД | 85437090300 |
