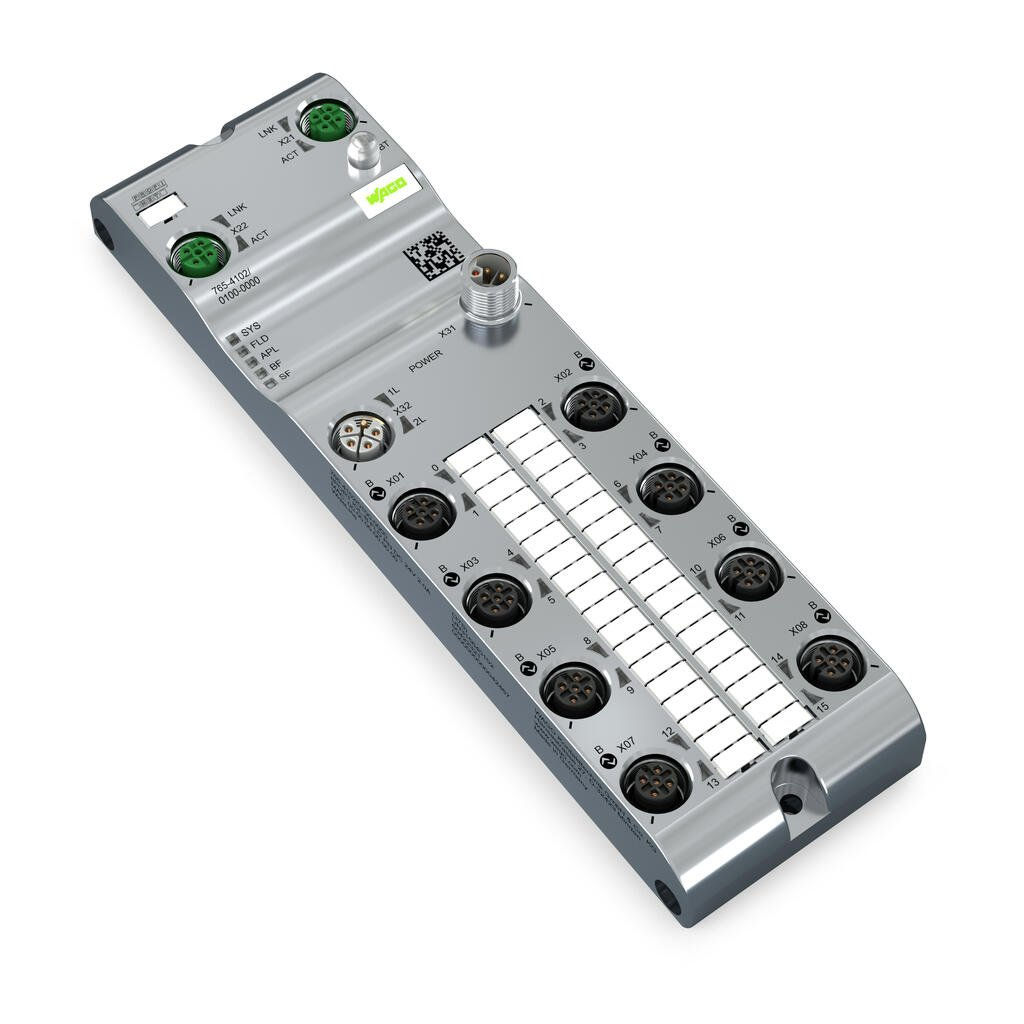

8-Port-IO Link Master Class B; Profinet; 24 В постоянного тока / 2,0 А; Соединение 8xM12; WideLine, Wago # 765-4102/100-000
| Technical data | |
|---|---|
| Fieldbus | |
| Передача данных | PROFINET PROFINET IO Device; 2-port switch, LLDP, MRP, SNMP PROFINET PROFINET IO Device; 2-port switch, LLDP, MRP, SNMP |
| Технология соединения: коммуникационная/полевая шина | 2 x D-coded M12; 4-pole |
| Interface standard | 10BASE-T/100BASE-TX; potential-free |
| Autonegotiation; autocrossover | yes |
| PROFINET IO properties | PROFINET IO device; 2-port switch, LLDP, MRP, SNMP |
| Device Functions | |
| Parameters | Input filter Output current Temperature |
| Диагностика | Undervoltage; Overcurrent; Overload; Overtemperature |
| Device functions | Bluetooth® Bluetooth® OPC UA Server |
| Визуализация | Android/iOS app Веб-сервер |
| IO-Link Master | |
| IO-Link Master classification | Class B; Specification V1.1 |
| Port mode | IO-Link: autoconfig, manual, tool-based DI DO |
| Время цикла | 400 μs (min.) |
| Режим работы | IO-Link master, DI or DO (adjustable for pin 4 per port); Supply voltage 2L (fixed for pin 2 per port) |
| IO-Link ports | |
| Количество модулей дискретных вводов | 8 |
| Количество модулей дискретных выводов | 8 |
| Технология подключения: вводы/выводы | 8 x A-coded M12; 5-pole |
| Сигнал в виде напряжения | 24 VПост. ток |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входной фильтр | 0.2 … 20 ms |
| Входные характеристики | Тип 3, согласно МЭК 61131-2 |
| Выходной ток (на канал) | 2 A (typ.) for DO |
| Supply current per port | 1L (Pin 1): 1 A for IO-Link; 4 A (max.) for DIO; 2L (Pin 2): 4 A (max.) |
| Module Power Supply | |
| Технология подключения: электропитание | 2 x L-coded M12; 5-pole |
| Питающее напряжение | 24 VПост. ток (18 … 31,2 V); 1L/2L |
| Потребляемая электроэнергия (макс.) | 16000 |
| Потребление электроэнергии (примечание) | per supply line; overload- and short-circuit-protected |
| Защита от обратного напряжения | да |
| Geometrical Data | |
| Ширина | 60 mm / 2.362 inch |
| Высота | 30 mm / 1.181 inch |
| Глубина | 210 mm / 8.268 inch |
| Mechanical Data | |
| Вес | 610 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 80 °C |
| Тип защиты | IP67 |
| Класс защиты | III per EN 61140, IEC 61140, VDE 0140-1 |
| Рабочая высота | 0 … 2000 м |
| Степень загрязнения (5) | 3 per EN 60664-1 |
| Категория перенапряжения | II (EN 60664-1) |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 5 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | Краткосрочно: 50 g / 11 мс / полусинус. согласно МЭК 60068-2-27; долгосрочно: 30 g / 6 мс / полусинус. согласно МЭК 60068-2-29 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-4 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143949798 |
| Код ТН ВЭД | 85371098990 |
