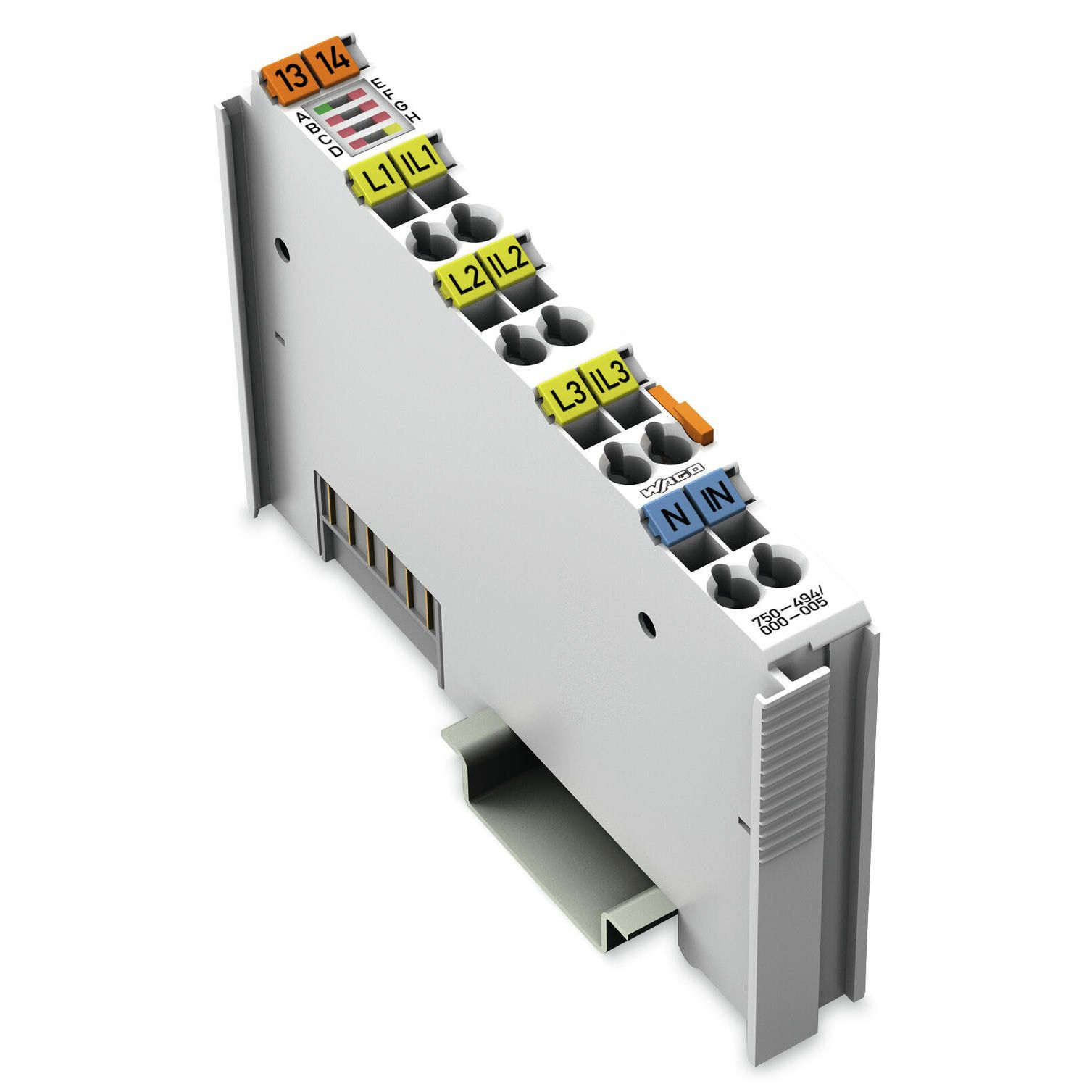

Измерение мощности; Перем./пост. ток 277 В; внешние шунты, Wago # 750-494/000-005
Код: 750-494/000-005
👁 41 просмотров
Измерение мощности; Перем./пост. ток 277 В; внешние шунты, Wago # 750-494/000-005
| Технические данные | |
|---|---|
| Количество измерительных вводов | 6 (3 voltage measurement inputs*, 3 current measurement inputs*) *Only 2 voltage/current measurement inputs can be used for DC measurement! |
| Тип сигнала | Измерение мощности |
| Форма сигнала | Any periodic signals (considering the threshold frequencies) |
| Разрешение [бит] | 24 |
| Размер данных | 2 x 128-bit data; 2 x 64-bit control/status |
| Входное сопротивление цепи напряжения (тип.) | 1072 |
| Входное сопротивление цепи тока (тип.) | 15 kΩ |
| Данные для ошибки измерения | Ток/напряжение переменного тока |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,5 |
| Данные для ошибки измерения (2) | Напряжение/переменный ток; измерение постоянного тока (только 2 канала) |
| Ошибка измерения, опорная температура (2) | 25 |
| Ошибка измерения, отклонение (макс.) верхнего предела диапазона (2) | 1 |
| Измеряемый ток (макс.) | 1 … 20,000 A via ext. shunts (DIN 43703, DIN EN 60051 (50 … 300 mV)) |
| Время цикла измерения | Adjustable for arithmetic mean value, Min_Max_Values |
| Диапазон частоты (частота сети питания) | 45 … 65 Hz |
| Диапазон частоты (анализ гармоник) | 0 … 3300 Hz |
| Предельная частота | 15,9 |
| Номинальное напряжение | VLN = 277 V AC/DC; VLL = 480 V AC |
| Расчётные значения | Межфазное напряжение, выходная мощность, энергия, коэффициенты мощности, частота сети питания, гармонический анализ (до 41-й гармоники), THD |
| Метод измерения | Истинное среднеквадратичное измерение (RMS) |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 100 |
| Изоляция | 4 кВ (система/полевой уровень) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,942 |
| Вес | 63,7 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-3 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143361057 |
| Код ТН ВЭД | 85389099990 |
