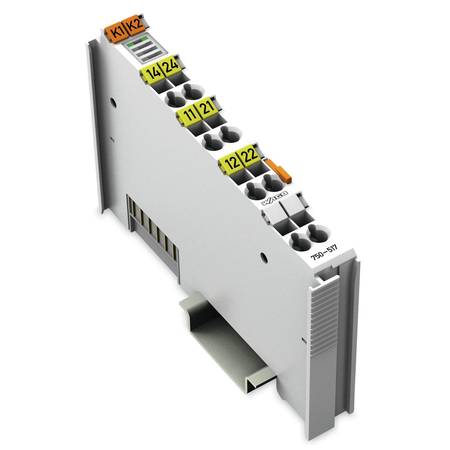

2-канальный релейный выход; 250 В перем.тока; 1 А; Беспотенциальные; 2 перекидных контакта, Wago # 750-517
Код: 750-517
👁 133 просмотров
2-канальный релейный выход; 250 В перем.тока; 1 А; Беспотенциальные; 2 перекидных контакта, Wago # 750-517

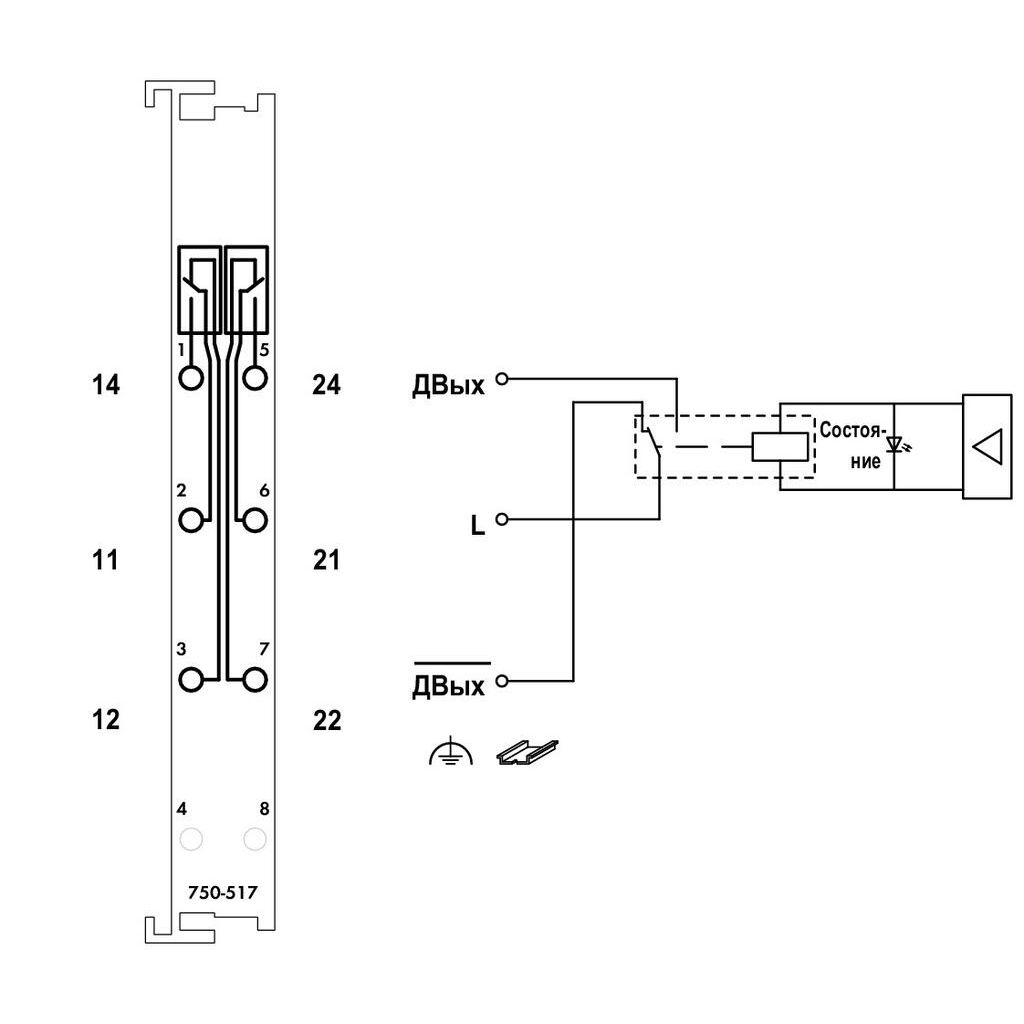

Сигналы управления передаются от устройства автоматизации к подсоединённым исполнительным механизмам через этот модуль дискретного вывода.
Для приведения в действие реле используется внутреннее системное питание.
Нормально разомкнутые контакты электрически изолированы.
Светодиодный индикатор отображает состояние реле.
| Технические данные | |
|---|---|
| Количество модулей дискретных выводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Подключение исполнительного устройства | 2 x (1-проводн,) |
| Структура выходной цепи | 2 переключающих контакта Реле |
| Характеристика вывода | Беспотенциальн. |
| Частота коммутации (макс.) | 0,1 Hz; Номинальная нагрузка |
| Тип нагрузки частоты коммутации | Номинальная нагрузка |
| Коммутируемое напряжение (макс.) | 250 В перем. тока, 300 В пост. тока V |
| Коммутируемый ток (макс.) | 1 |
| Коммутируемый ток (примечание) | 1 A при 250 В перем. тока / 40 В пост. тока; 0,15 А при 300 В пост. тока |
| Коммутируемое напряжение (мин.) | 12 |
| Коммутируемый ток (мин.) | 100 |
| Время включения (макс.) | 8 |
| Время возврата (макс.) | 4 |
| Операции электрического переключения (мин.) (при макс. резистивной нагрузке) | 1 |
| Операции механического переключения (мин.) (при макс. резистивной нагрузке) | 5 |
| Размер выходных (внутренних) данных (макс.) | 2 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 90 |
| Изоляция | 1500 В (система/полевой уровень) |
| Индикаторы | Зелёный светодиод (A, E): реле состояния 1, реле 2 |
| Данные соединения | |

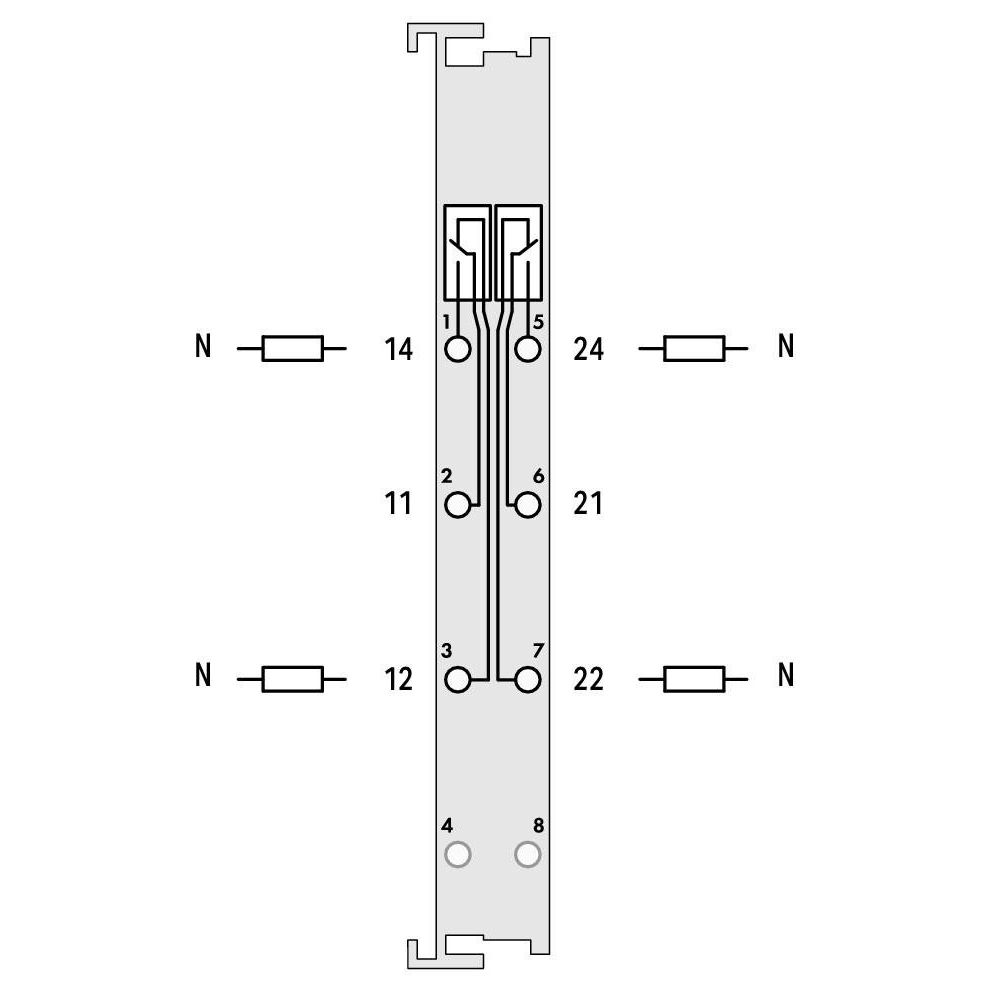

| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Нет |
| Material Data | |
| Цвет | светло-серые |
| Материал контактов | Сплав на основе серебра |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,007 |
| Вес | 52,4 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-4, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454393519 |
| Код ТН ВЭД | 85371098990 |
