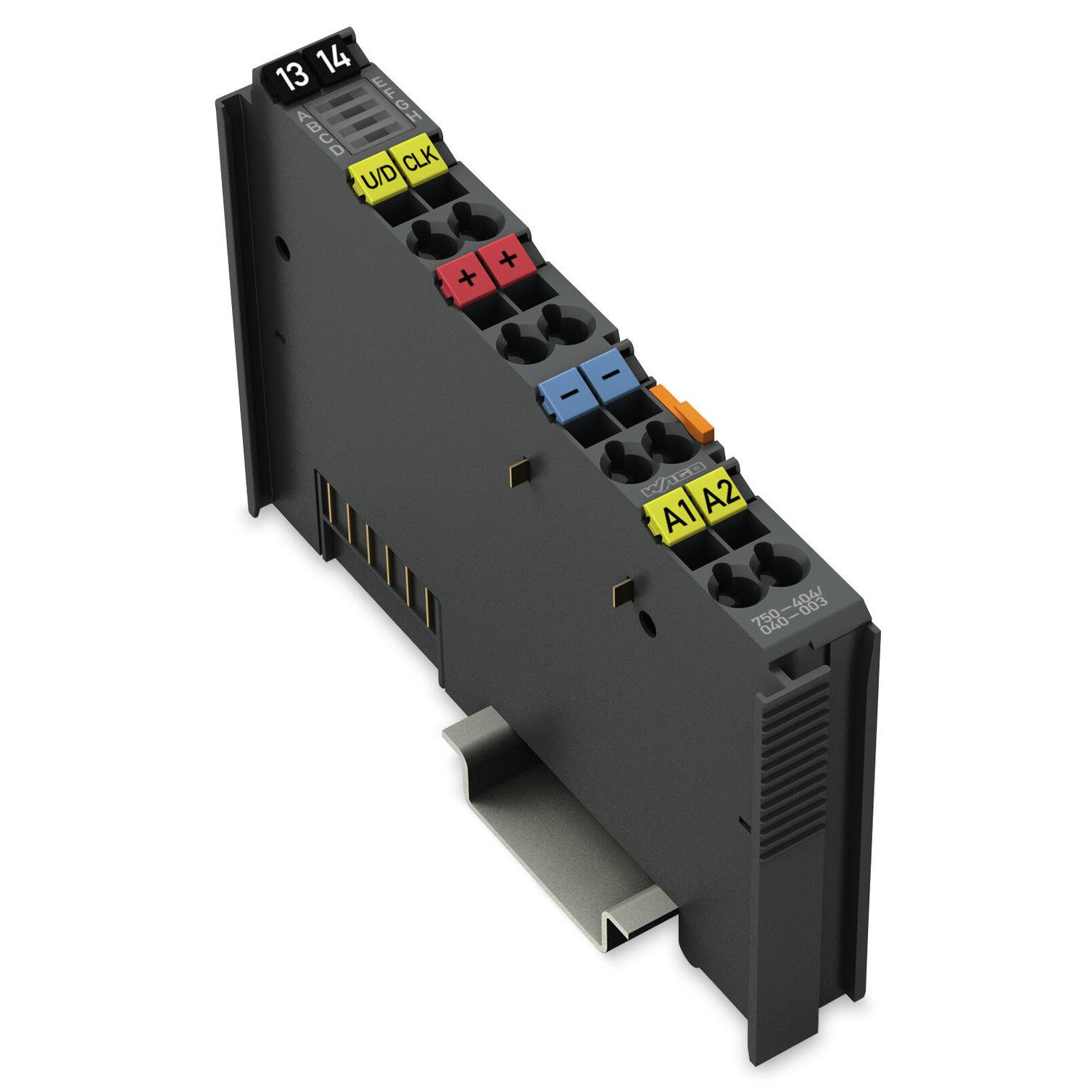

Счетчик; регулируемые; Extreme, Wago # 750-404/040-003
Этот модуль счётчика параметрируется. Можно настроить различные рабочие режимы:
- Прямой/реверсивный счётчик / 100 кГц
- Прямой счётчик / ввод сигнала разрешения
- Счётчик времени пиковых нагрузок
- Измерение частоты: 0,1 Гц … 100 кГц (настройка по умолчанию)
- Прямой/реверсивный счётчик / сигнальные выходы (DO)
- Два прямых счётчика / 16 бит / 5 кГц
Счётчик этого модуля регистрирует бинарные импульсы 24 В и передаёт состояние счётчика на установленную шинную систему.
Управляющий байт выполняет установку или сброс счётчика.
Дискретные выходы DO 1 и DO 2 могут быть заданы с использованием управляющего байта.
Все выходы защищены от короткого замыкания.

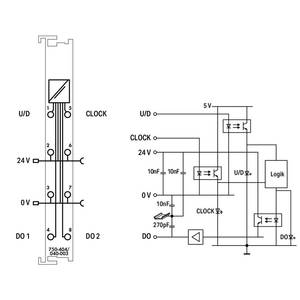

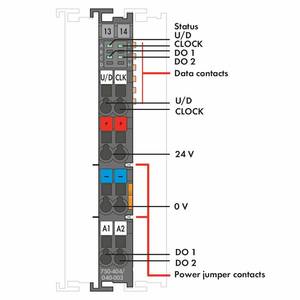

Четыре зелёных индикатора указывают состояние входов и дискретных выходов U/D и CLOCK.
Полевой и системный уровни электрически изолированы друг от друга.
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря следующим преимуществам:
- Расширенный диапазон температур
- Повышенная устойчивость к электромагнитным помехам и импульсному напряжению
- Повышенная устойчивость к вибрациям и ударным нагрузкам
| Технические данные | |
|---|---|
| Количество модулей дискретных выводов | 2 |
| Количество счётчиков | 1 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |
| Высота счётчика | 32 |
| Входной ток (тип.) | 5 мА |
| Выходной ток на канал | 0,5 |
| Выходной ток | защита от короткого замыкания |
| Частота коммутации (макс.) | 100 kHz |
| Диапазон напряжения для сигнала (0) | -3 … +5 В пост. тока |
| Диапазон напряжения для сигнала (1) | 15 … 30 В пост. тока |
| Режим работы | Up/down counter/100 kHz; Up counter/enable input; Peak-time counter; Frequency measurement: 0.1 Hz … 100 kHz (Default setting); Up/down counter/signal outputs (DO); Two up counters/16 bits/5 kHz |
| Размер данных | 32-битные данные; 8-битное управление/состояние |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 70 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Номинальное импульсное напряжение | 1 кВ |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Снижение номинальных характеристик | Derating (supply voltage): Surrounding air temperatures under laboratory conditions: (-25 … +30 %); for -40 … +55 °C: 24 V (-25 … +20 %); for +55 … +70 °C: 24 V (-25 … +10 %); Lower limit in all temperature ranges: -27.5 % (including 15 % residual ripple) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | темно-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,147 |
| Вес | 49,3 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5g), EN 60870-2-2, МЭК 60721-3-1, -3, EN 50155; EN 61373 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 50155, EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2; EN 61131-2; применение на море; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143673037 |
| Код ТН ВЭД | 85389099990 |
