2-канальный модуль аналогового ввода; для резисторных мостов (тензорезисторов), Wago # 750-1491
Код: 750-1491
👁 87 просмотров
2-канальный модуль аналогового ввода; для резисторных мостов (тензорезисторов), Wago # 750-1491
| Технические данные | |
|---|---|
| Количество аналоговых вводов | 2 |
| Общее количество каналов (модуль) | 2 |

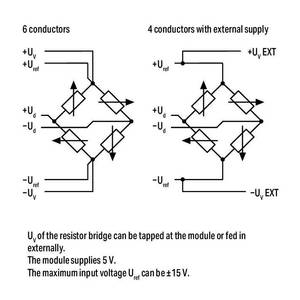

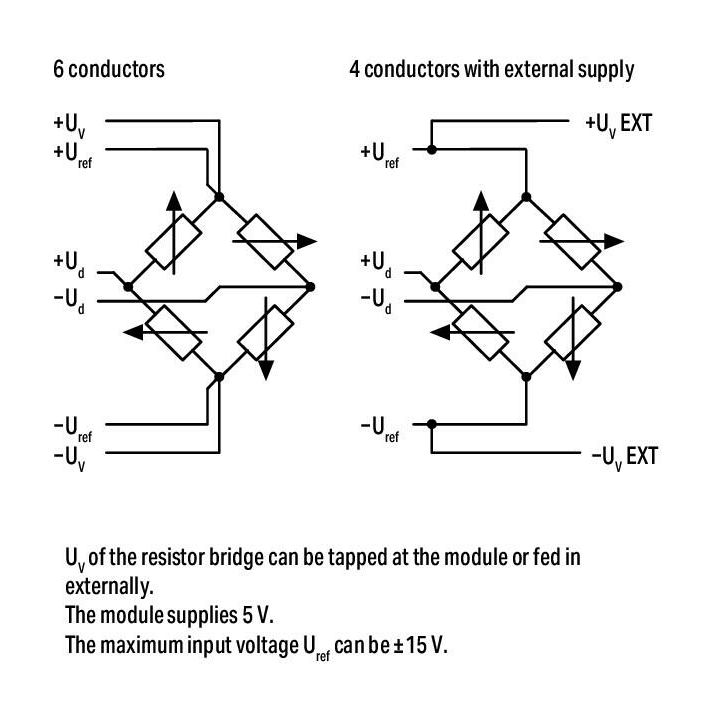

| Тип сигнала | Резистивный мост (тензодатчик) |
| Питающее напряжение (датчик) | 5 VПост. ток |
| Напряжение сигнала UD | ±15 mV; ±30 mV; ±60 mV; ±120 mV; ±240 mV; ±360 mV |
| Напряжение сигнала Uref | Internal +5 V; External ±5 V; ±10 V; ±15 V |
| Разрешение [бит] | 16 |
| Размер данных | 4 x 16-bit data; 4 x 8-bit control/status (optional) |
| Внутреннее сопротивление | > 200 kΩ (Uref), > 1.4 MΩ (Ud) |
| Время преобразования | 10 ms (min.) |
| Ошибка измерения (25 °C) | UD: ±30 µV; Uref: ±0.05 % of the upper-range value |
| Ошибка измерения по всему температурному диапазону | ±0.2 % of the upper-range value; with user calibration up to ±0.05 % |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 70 |
| Потребление электроэнергии (система и датчик) | 200 |
| Изоляция | Per UL 61010-2-201: 1.2 kVDC system/channel and channel/channel |
| Данные соединения | |

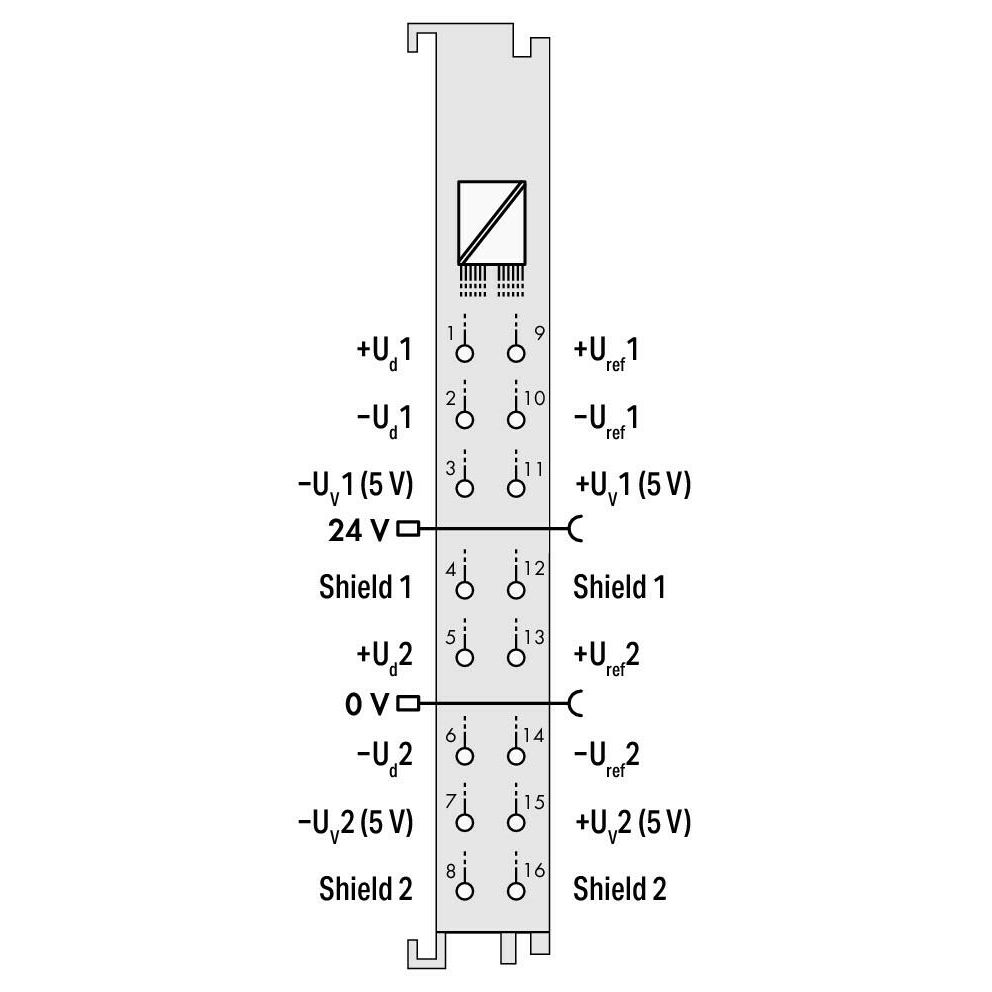

| Технология подключения: вводы/выводы | 16 x Push-in CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69 mm / 2.717 inch |
| Глубина от верхнего края DIN-рейки | 61,8 mm / 2.433 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,824 |
| Вес | 44,9 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-3 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055144064452 |
| Код ТН ВЭД | 85389099990 |
