Клемма на печатную плату; 2,5 мм2; Шаг контактов 10 мм; 4-пол.; CAGE CLAMP®; 2,50 мм2; серые, Wago # 739-3204
Изображение товара отличается от артикула.Код: 739-3204
👁 24 просмотров
Клемма на печатную плату; 2,5 мм2; Шаг контактов 10 мм; 4-пол.; CAGE CLAMP®; 2,50 мм2; серые, Wago # 739-3204
- Клеммы для печатных плат с соединением CAGE CLAMP®, приводимым в действие при помощи отвёртки
- Ввод и работа проводника в вертикальном положении помогают экономить место
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 1000 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |
| Номинальный ток | 24 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 20 |
| Номинальное напряжение UL (группа использования C) | 300 |
| Номинальный ток UL (группа использования C) | 12 |
| Номинальное напряжение UL (группа использования D) | 600 |
| Номинальный ток UL (группа использования D) | 5 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 12 |
| Номинальное напряжение CSA (группа использования C) | 300 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 12 |
| Номинальное напряжение CSA (группа использования D) | 600 |
| Номинальный ток CSA (группа использования D) | 5 |
| Данные соединения | |
| Общее число точек подключения | 4 |
| Общее число потенциалов | 4 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 mm² |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Направление подключения проводника к печатной плате | 90 |
| Количество полюсов | 4 |

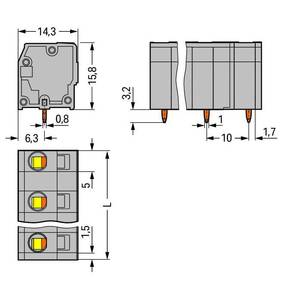

| Geometrical Data | |
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 36,5 mm / 1.437 inch |
| Высота | 19 mm / 0.748 inch |
| Высота от поверхности | 15,8 mm / 0.622 inch |
| Глубина | 14,3 mm / 0.563 inch |
| Длина вывода под пайку | 3,2 |
| Размеры вывода под пайку | 0,8 x 1 mm |
| Диаметр отверстия с допуском | 1,6 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 1 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,138 |
| Вес | 6,7 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 120 (30) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4050821401445 |
| Код ТН ВЭД | 85369010000 |
