Клемма THR на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 8-пол.; Push-in CAGE CLAMP®; 1,50 мм2; черные, Wago # 2086-1128
Код: 2086-1128
👁 42 просмотров
Клемма THR на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 8-пол.; Push-in CAGE CLAMP®; 1,50 мм2; черные, Wago # 2086-1128
| Электрические данные | |
|---|---|
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |

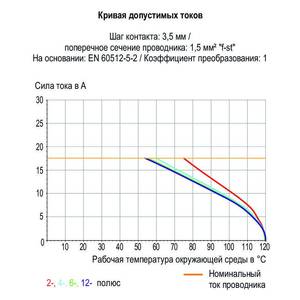

| Номинальный ток | 17,5 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования C) | 300 |
| Номинальный ток UL (группа использования C) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число потенциалов | 8 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Тонкопроволочный проводник | 0,14 … 1,5 mm² / 24 … 16 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 0,75 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 1,5 mm² |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Направление подключения проводника к печатной плате | 90 |
| Количество полюсов | 8 |
| Geometrical Data | |
| Шаг контактов | 3,5 mm / 0.138 inch |
| Ширина | 28,7 mm / 1.13 inch |
| Высота | 16 mm / 0.63 inch |
| Высота от поверхности | 13,6 mm / 0.535 inch |
| Глубина | 7,8 mm / 0.307 inch |
| Длина вывода под пайку | 2,4 |
| Размеры вывода под пайку | 0,3 x 0,8 mm |
| Диаметр металлизированного отверстия (сквозной монтаж) | 1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THR |
| Расположение выводов под пайку | на всей клеммной колодке (со смещением) |
| Количество контактов пайки на потенциал | 1 |
| Material Data | |
| Цвет | черные |
| Изоляционный материал | Полифталамид (PPA-GF) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,086 |
| Вес | 3,9 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 108 шт. |
| Тип упаковки | BOX |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4055144089349 |
| Код ТН ВЭД | 85369010000 |
