Блоки формирования сигнала температуры; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока, Wago # 2857-535/000-001
Код: 2857-535/000-001
👁 69 просмотров

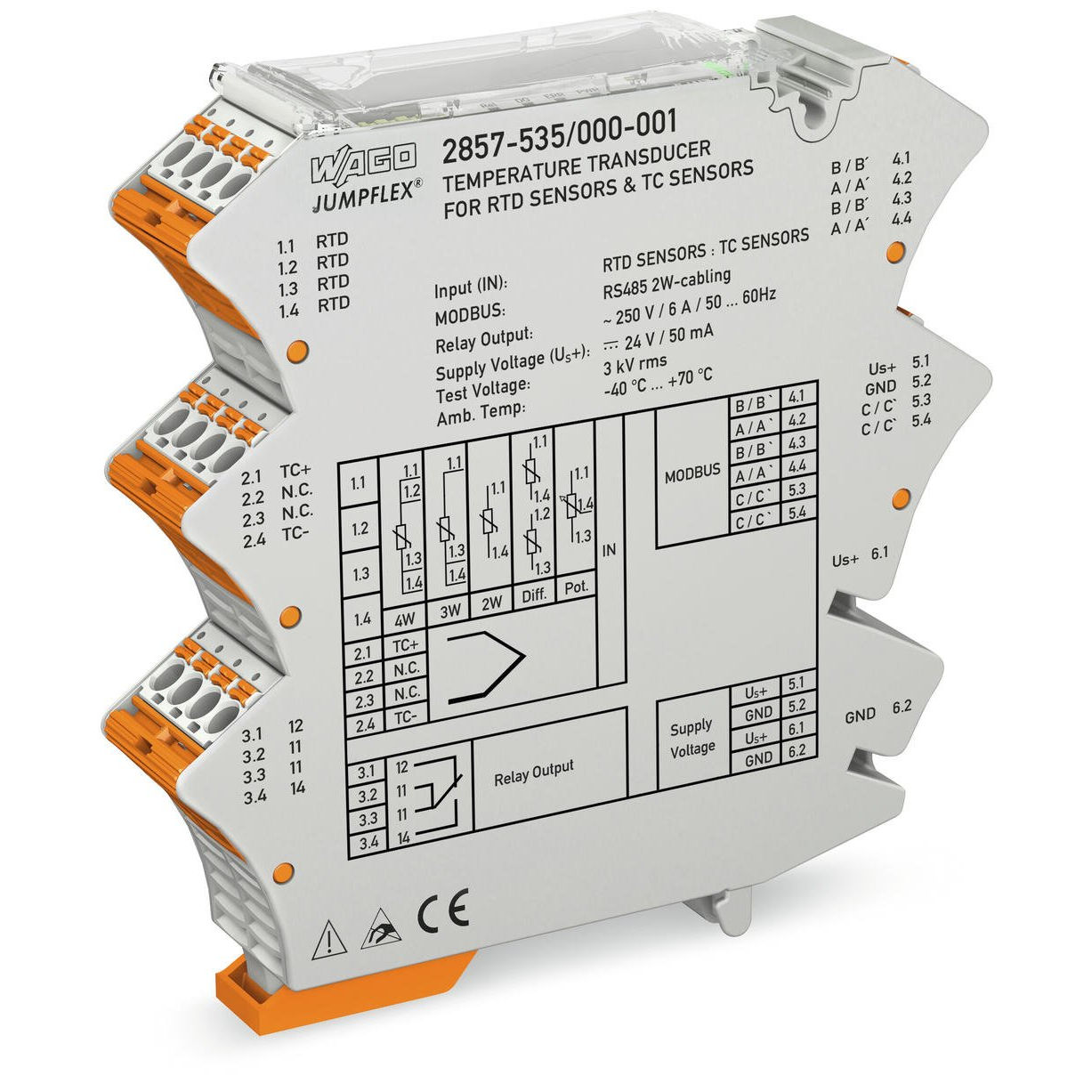

Блоки формирования сигнала температуры; Настройка при помощи программного обеспечения; Напряжение питания: 24 В пост. тока, Wago # 2857-535/000-001
Краткое описание:
Нормирующий преобразователь сигналов для датчиков термосопротивления, потенциометров, резисторов и термопар отслеживает сигналы и сообщает о достижении до двух порогов переключения. Данные датчика также предоставляются устройствам высшего порядка (например, ПЛК) посредством подключения к шине.
Особенности:
- Реле с переключающим контактом реагирует на сконфигурированные ограничения диапазона измерений (конфигурируемая задержка ВКЛ/ОТКЛ и функция включения при достижении порогового значения с возможностью установки до двух пороговых значений).
- Конфигурируемый коэффициент термосопротивления Pt
- Настраиваемый программный фильтр
- Эмуляция входных и выходных сигналов с помощью конфигурационного дисплея
- Ввод индивидуально разработанных датчиков с помощью ПО для конфигурирования интерфейса
- Безопасная 3-канальная изоляция с тестовым напряжением EN 61010-1 в 3 кВ
- Выходной интерфейс RS-485 с протоколом Modbus
- Оконечный резистор можно регулировать на выходе
- Регулируемые характеристики передачи

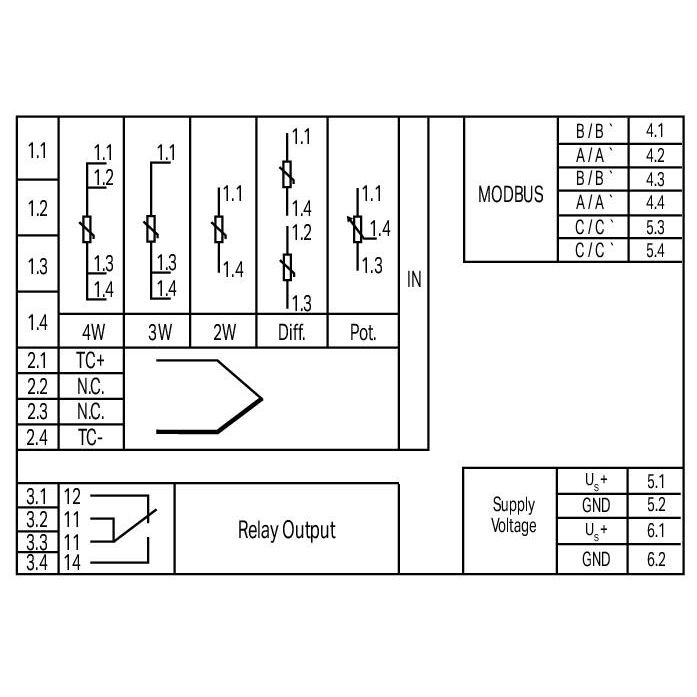

| Notes | |
|---|---|
| Примечание | This product is supplied with 24 VDC, which can be commoned using lateral push-in type jumper bars: (6.1) US+ (BR) and (6.2) GND 2 (BR). With this variant, it is necessary to ensure that the maximum permissible total current of 1 A is not exceeded. |
| Технические данные | |
| Параметры конфигурирования | ПО WAGO для конфигурирования интерфейсов Конфигурационный дисплей WAGO Приложение для конфигурирования интерфейса WAGO Поворотный кодовый переключатель |
| Тип входного сигнала | Терморезистор Потенциометры Резистор Датчики TC |
| Input – RTD sensors | |
| Типы датчиков (резистивный датчик температуры) | Pt10 … Pt2000 (расшир.) |
| Подключение датчика | 2-проводн.; 3-проводн.; 4-проводн.; дифференциал; потенциометр |
| Электропитание резистивного датчика температуры (RTD) (макс.) | ≤ 0,5 mA |
| Диапазон измерения, температура (резистивный датчик температуры) | -200 … 850°C |
| Диапазон измерения резистивного датчика температуры (мин.) | 50 |
| Input – TC sensors | |
| Типы датчиков (термопара) | Тип J Тип K Тип E Тип R Тип N Тип S Тип T Тип B Тип C |
| Диапазон измерения температуры (термопара) | -210 … 1200 °C (Тип J); -200 … 1372 °C (Тип K); -200 … 1000 °C (Тип E); 250 … 1768 °C (Тип R); -200 … 1300 °C (Тип N); -50 … 1664 °C (Тип S); -200 … 400 °C (Тип T); 250 … 1820 °C (Тип B); 0 … 2320 °C (Тип C) |
| Диапазон измерения (мин.) (термопара) | 100 |
| Компенсация холодного спая | ВКЛ./ВЫКЛ. (по умолчанию: ВКЛ.) |
| Ошибка холодного спая | 3 K (тип 2 K ) |
| Input – Resistors | |
| Входной диапазон (резистор) | 0 … 10 kΩ |
| Входной диапазон (потенциометр) | 0 … 10 kΩ |
| Диапазон измерения (мин.) | 50 |
| Output – MODBUS | |
| Количество устройств (макс.) | 64 |
| Адресация | uber Drehkodierschalter: 1 … 99 uber Service-Schnittstelle: 1 … 247 (Drehkodierschalter auf Stellung "0") |
| Чётность | Gerade; weitere konfigurierbar |
| Разъёмные соединители | 6 x picoMAX® fur Daisy-Chain-Konfiguration |
| Длина шины (макс.) | 1000 |
| Оконечный резистор | Zuschaltbar; 150 Ω; 120 Ω + 1 nF |
| Parameters | Read Input Registers (0x04):
|
| Диэлектрическая прочность, открытый контакт (перем. ток, 1 мин.) | 1 |
| Количество переключающих контактов | 1 |
| Коммутируемое напряжение (макс.) | AC 250 V |
| Предельный длительный ток (реле; модульная сборка) | 6 A (≤ 60 °C); 3 A (60 … 70 °C) |
| Диэлектрическая прочность, открытый контакт (перем. ток, 1 мин.) | 1 kVrms |
| Количество порогов переключения (реле) | 1 или 2 (регулир.) |
| Настраиваемая задержка нарастания/спада сигнала (реле) | 0 … 60 s (посредством ПО) |
| Передача данных | Modbus RTU |
| Интерфейс | RS-485 (2-проводн.) |
| Количество устройств (макс.) | 64 |
| Длина шины (макс.) | ≤ 1000 m |
| Скорость передачи | 9,6 kBd … 19,2 kBd |
| Оконечный резистор | Zuschaltbar; 150 Ω; 120 Ω + 1 nF |
| Адресация | uber Drehkodierschalter: 1 … 99 uber Service-Schnittstelle: 1 … 247 (Drehkodierschalter auf Stellung "0") |
| Signal processing | |
| Программный фильтр (регулируемый) | Скользящее среднее значение (степень фильтрации: 30) |
| Ступенчатый отклик (тип.) | 130 ms (2-проводн.); 700 ms (3-проводн.); 700 ms (4-проводн.); 600 ms (Дифференциальн.); 500 ms (Потенциометр); 150 ms (Компенсация холодного спая (ВЫКЛ.)); 400 ms (Компенсация холодного спая (ВКЛ.)) |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,1% при полн. диапазоне измерений |
| Ошибка передачи для установленного диапазона измерения | ≤ (100 K/заданный диапазон измерений [K]) % |
| Температурный коэффициент | ≤ 0,01 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | -60 … +30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 50 mA |
| Rated voltage of the measurement circuit connections per EN 61010-2-030 | AC 300 V |
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Категория перенапряжения | II |
| Note on insulation parameters | The service interface is located on the communication interface potential. The DIN-rail contact (functional ground) is capacitively coupled to the communication interface. |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 3 kV; 50 Hz; 1 min |
| Test voltage (input/communication interface/relay output/supply) | 3 kVAC; 50 … 60 Hz; 1 min |
| Test voltage (input/DIN-rail contact/relay output/supply) | 3 kVAC; 50 … 60 Hz; 1 min |
| Insulation parameters per EN/UL 61010-1 | |
| Line-to-neutral conductor voltage (AC) max. | 300 |
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/DIN-rail contact/relay output/supply) | Усиленная изоляция |
| Insulation type (input/communication interface/relay output/supply) | Усиленная изоляция |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | picoMAX® 5.0 |
| Однопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Тонкопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Разъёмные соединители | 6 x picoMAX® fur Daisy-Chain-Konfiguration |
| Geometrical Data | |

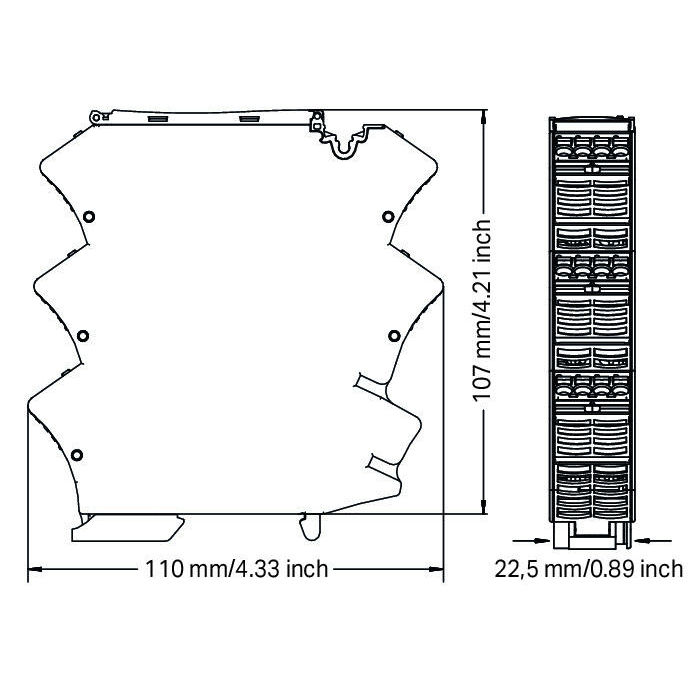

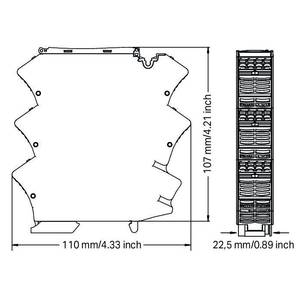

| Ширина | 22,5 mm / 0.886 inch |
| Высота | 110 mm / 4.331 inch |
| Глубина от верхнего края DIN-рейки | 107 mm / 4.213 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 1,796 |
| Вес | 13 |
| Environmental Requirements | |
| Степень загрязнения | 2 |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Temperature range of the connecting cable according to EN 61010-2-201 | ≥ (Tокр. среды + 10 K) |
| Temperature range of connecting cable per UL 61010-2-201 (min.) | 90 |
| Относительная влажность | 5 … 95 % (без конденсации) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2; EN 61326-2-3 |
| ЭМС, излучение помех | EN 61000-6-3; EN 61326-2-3 |
| Стандарты и спецификации | EN 61010-1 EN 61373 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143655514 |
| Код ТН ВЭД | 85437090300 |
