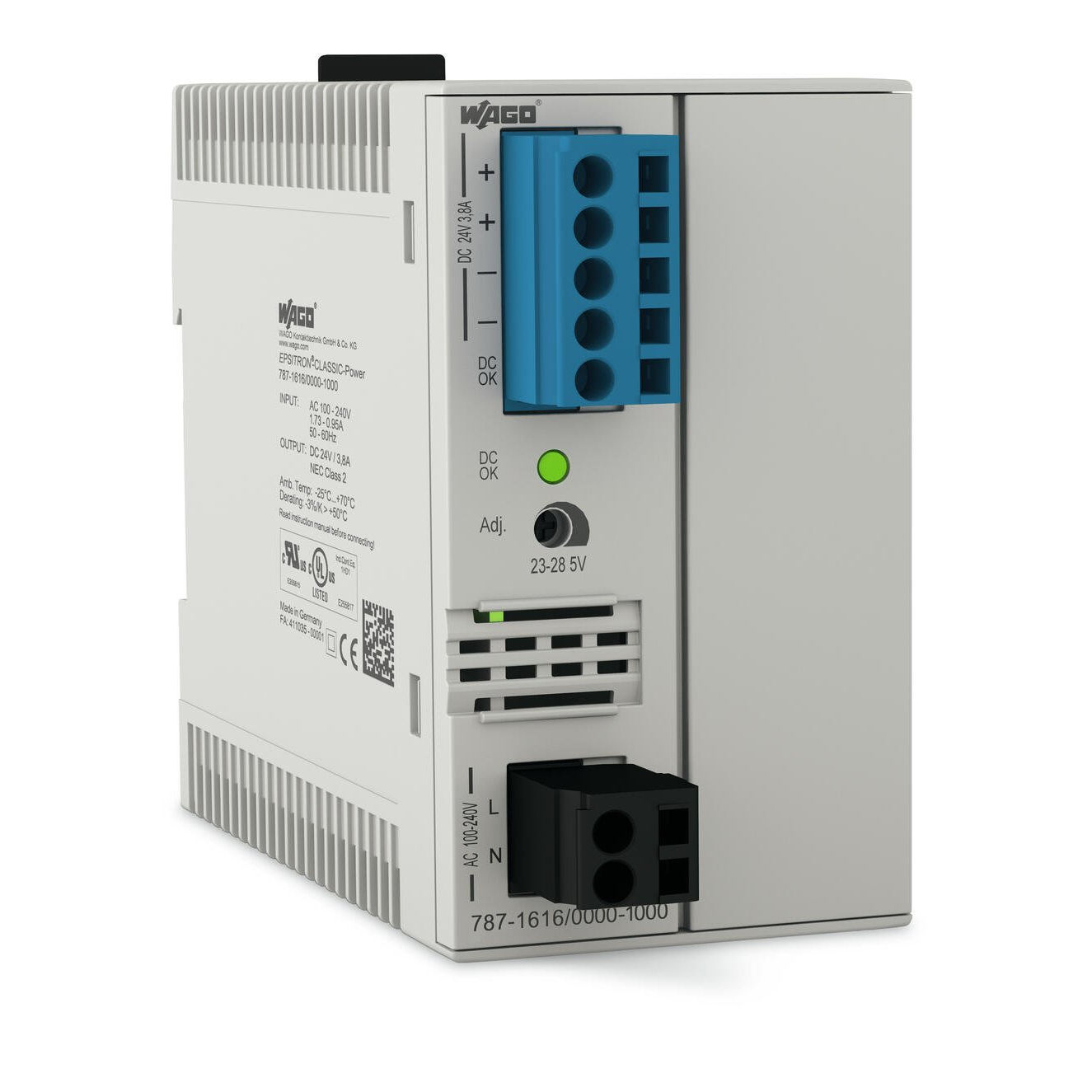

Импульсный источник питания; Classic; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 3,8 A; NEC класс 2, Wago # 787-1616/000-1000
Код: 787-1616/000-1000
👁 98 просмотров
Импульсный источник питания; Classic; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 3,8 A; NEC класс 2; Контакт пост. ток OK, Wago # 787-1616/000-1000
- Источник питания с первичной синхронизацией
- Класс защиты II
- Естественное конвекционное охлаждение при горизонтальной установке
- Заключены в кожух для использования в распределительных шкафах
- Источник ограниченной мощности (LPS) согласно NEC, класс 2
- Бездребезговое включение (пост.ток OK)
- Подходит как для параллельных, так и последовательных цепей
- Электрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1
| Технические данные | |
|---|---|
| Фазы | 1 |
| Номинальное входное напряжение Ui nom | 1 x AC 100 … 240 V |
| Диапазон входного напряжения | AC 85 … 264 V; DC 120 … 372 V |
| Снижение номинального значения входного напряжения | -2,5 %/В (< 95 В перем. тока) |
| Номинальный частотный диапазон сети | 44 … 66 Hz; 0 Hz |
| Входной ток Ii | ≤ 0,95 A (240 В перем. тока); ≤ 1,73 A (100 В перем. тока) |
| Ток разряда | ≤ 0,25 mA |
| Пусковой ток | ≤ 30 A |
| Компенсация коэффициента мощности (PFC) | Пассивный |
| Время удержания напряжения при отказе сети | ≥ 80 ms (230 В перем. тока); ≥ 15 ms (100 В перем. тока) |
| Номинальное выходное напряжение Uo nom | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 23 … 28,5 V (настройка) |
| Настройки по умолчанию | DC 24 V |
| Выходной номинальный ток Io nom | 3,8 A (24 В пост. тока) |
| Номинальная выходная мощность | 91,2 |
| Отклонение регулирования | ≤ 1 % |
| Остаточная пульсация | ≤ 20 mV (Полная амплитуда) |
| Ограничение тока | 3,8 A (3,2 A при Uo > 25 В пост. тока); LPS согласно NEC класс 2 |
| Поведение системы в случае перегрузки | Постоянный ток |
| Signaling and communication | |
| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x активный выход сигнала DC OK (24 В пост. тока; 20 мА) |
| Индикатор рабочего состояния | Зелёный светодиод (Uo) |
| Энергопотеря Pl | ≤ 2,8 W (230 В перем. тока; без нагрузки); ≤ 14 W (230 В перем. тока; номинальная нагрузка) |
| Рассеиваемая мощность (макс.) Pl (макс.) | 20 W (100 В перем. тока / 91 Вт) |
| КПД (тип.) | 87 % |
| Внутренний предохранитель | T 4 A / 250 В перем. тока |
| Требуемая резервная защита | Необходим внешний предохранитель пост. тока для входного напряжения пост. тока |
| Рекомендуемая резервная защита | Автоматический выключатель: 10 A, 16 A; категория: B или C |
| Напряжение изоляции (перв.–втор.) | DC 4,242 kV |
| Класс защиты | II |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Варистор |
| Защита от перенапряжения; вторичная | Внутренняя защитная цепь ≤ 40 В пост. тока (в случае сбоя) |
| Защита от короткого замыкания | да |
| Защита от обрыва цепи | да |
| Параллельная работа | да |
| Последовательная работа | да |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |

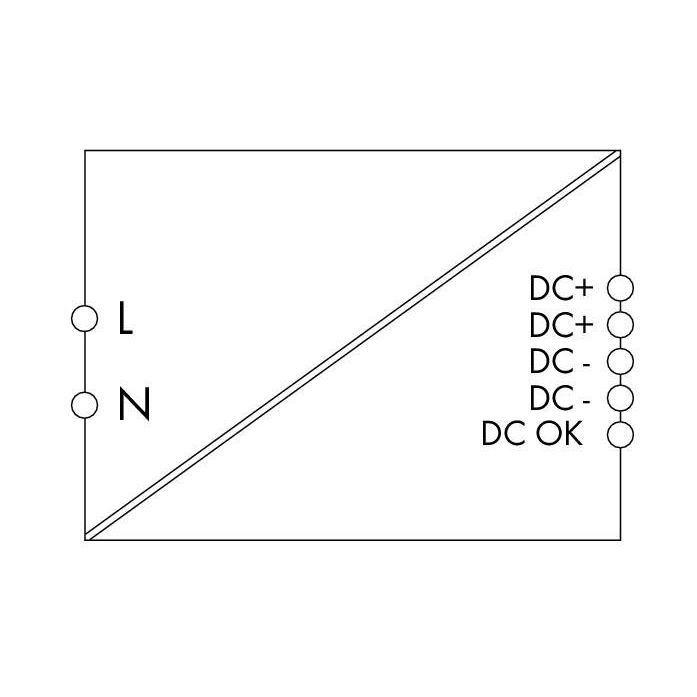

| Тип подключения (1) | Ввод/вывод/сигнализация |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 721 |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 52 mm / 2.047 inch |
| Высота | 90 mm / 3.543 inch |
| Глубина от верхнего края DIN-рейки | 119 mm / 4.685 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 384 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C (Устройство запускается при -40 °C (пройдены типовые испытания)) |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Снижение номинальных характеристик | -3 %/K (> 50 °C) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 60335-1 UL 60950-1 UL 508 UL 1310 GL |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143060462 |
| Код ТН ВЭД | 85044082900 |
