Комплект мультисенсоров WAGO DALI, Wago # 2851-8201

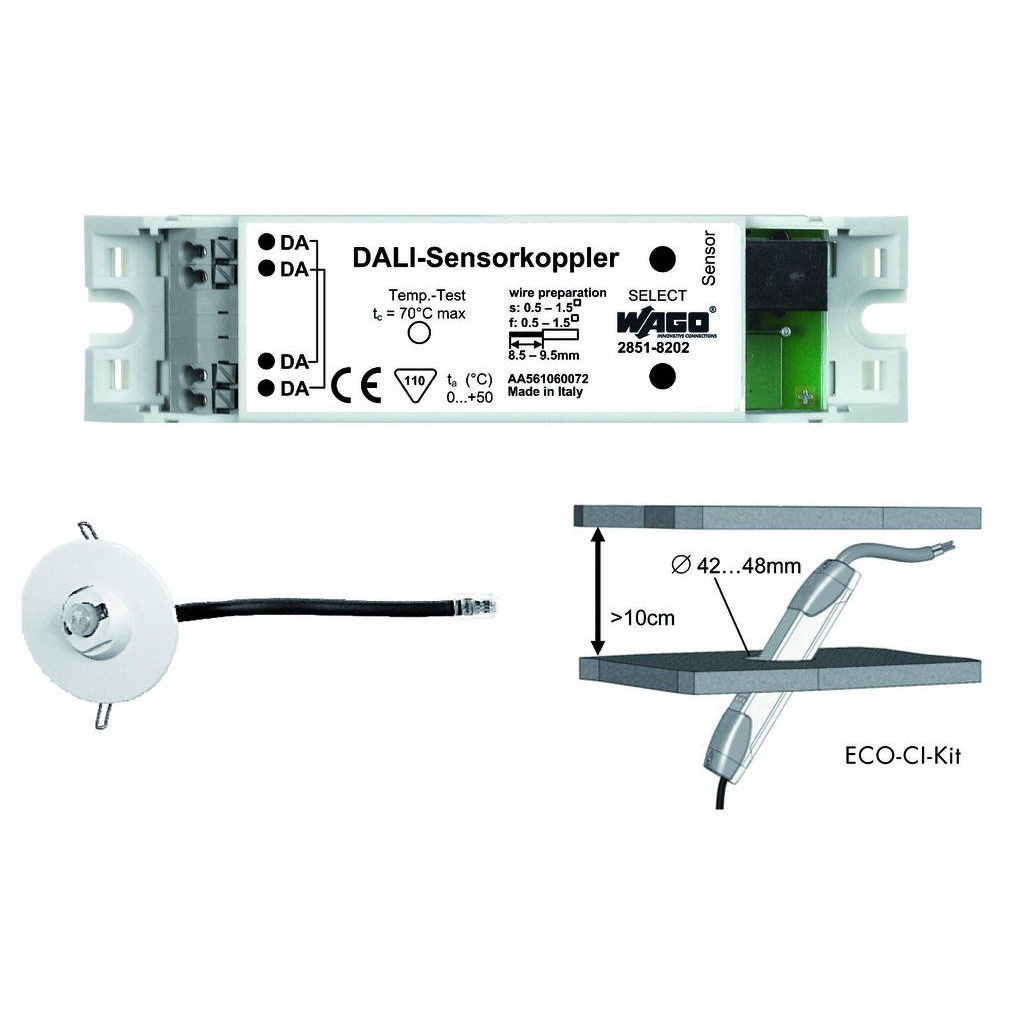

Комплект WAGO DALI Multi-Sensor объединён с модулем WAGO 753-647 DALI Multi-Master Module и включает следующие три компонента:

- каплер датчика DALI (также поставляется отдельно)

- комплект ECO-CI

- датчик MULTI-3-CI

Каплер датчика DALI соединяет датчик MULTI-3-CI с шинной системой DALI. Для этого датчик MULTI-3-CI присоединяется к каплеру датчика DALI через разъём RJ-10. Клеммы DALI соединяют каплер датчика DALI с сетью DALI и модулем WAGO DALI. В комплект ECO-CI входят две крышки, которые могут использоваться в качестве защиты от прикосновений и разгрузки натяжения для кабелей при потолочном монтаже каплера датчика DALI. Датчик MULTI-3-CI определяет движение и позволяет управлять освещением с учётом дневного света. Питание к каплеру датчика DALI подаётся по линии DALI. Каплер датчика DALI передаёт измеренные значения от подсоединённых каналов датчика в виде сообщений на модуль WAGO DALI по линии DALI. Параметры могут регулироваться индивидуально с помощью инструмента WAGO DALI Configurator. Количество датчиков, которыми можно управлять по линии DALI, зависит от общего потребления электроэнергии конкретными устройствами и диапазона адресов исполнительных устройств и датчиков. Ёмкость шины DALI позволяет управлять максимум 16 каплерами датчиков DALI с помощью модуля DALI Multi-Master (753-647).

Установка

Подключение датчика

Датчик MULTI-3-CI присоединяется к 4-контактному разъёму RJ-10 (4P4C), который имеет маркировку «Sensor» (Датчик) на крышке корпуса.

Для обеспечения простоты подсоединения штекер датчика оснащён быстродействующей защёлкой. К каплеру датчика разрешается подсоединять только один датчик MULTI-3-CI.

Потолочный монтаж

Для монтажа за пределами осветительного прибора (например, на подвесном потолке) также необходимо присоединить комплект ECO-CI к обеим сторонам устройства для обеспечения разгрузки натяжения и защиты от прикосновений. Каплер датчика DALI также может устанавливаться в осветительные приборы. Можно использовать монтажные зоны, имеющиеся в осветительных приборах, если их размеры соответствуют размерам электронного балласта.

Примечание:

Каплер датчика DALI также может поставляться индивидуально, что позволяет комбинировать устройство с другими мультисенсорными моделями компании Osram.
