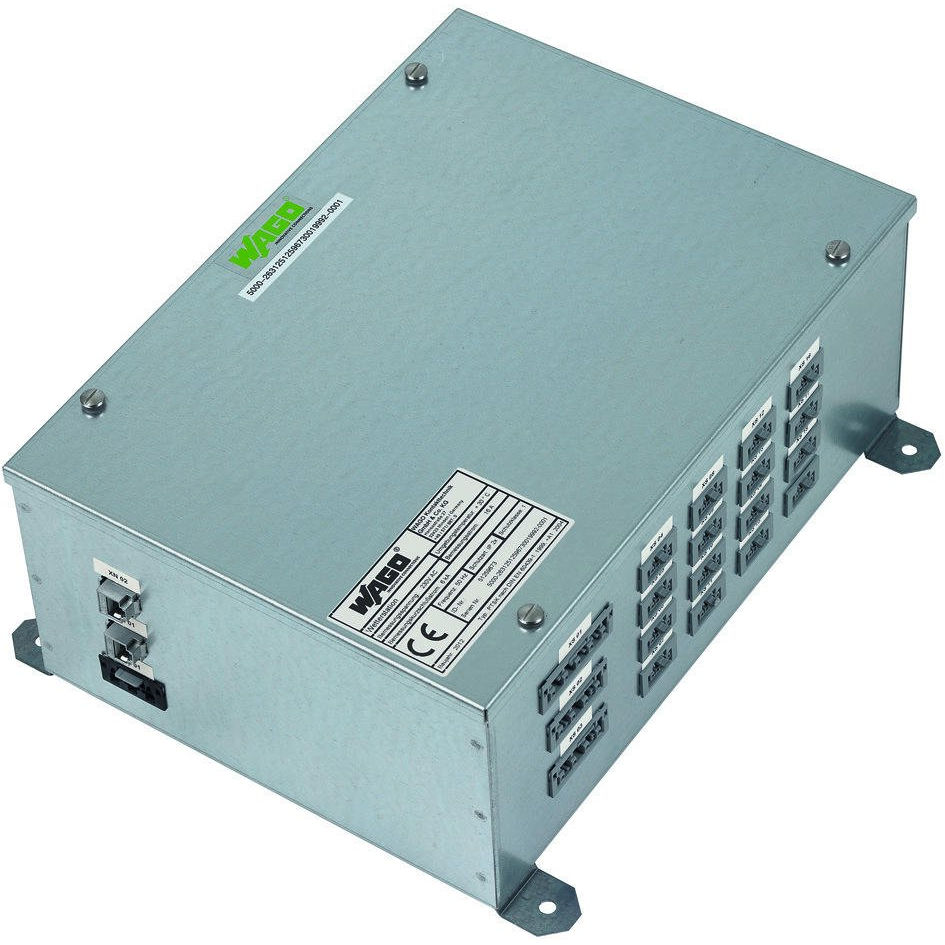

Распределительная коробка Погода, Wago # 2854-9001
Распределительная коробка Погода, Wago # 2854-9001
Погодная распределительная коробка flexROOM® записывает и передаёт данные о погоде в сети автоматизации здания, состоящей из офисных распределительных коробок flexROOM®.

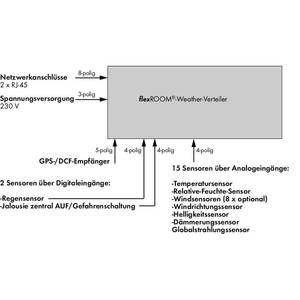

Погодная распределительная коробка flexROOM® подключается к метеостанции или нескольким датчикам. Полученные данные о погоде записываются с помощью дискретных и аналоговых входов распределительной коробки и предоставляются напрямую распределительным коробкам flexROOM® или адаптируются к ним.
В дополнении к сбору данных о погоде flexROOM® Weather Distribution Box также поддерживает до десяти каналов с переключением по времени, которые используются для активации процессов переключения и изменения заданных значений для освещения, затенения и индивидуального управления помещениями (обогрев, охлаждение) для решений flexROOM® Office Distribution Box.

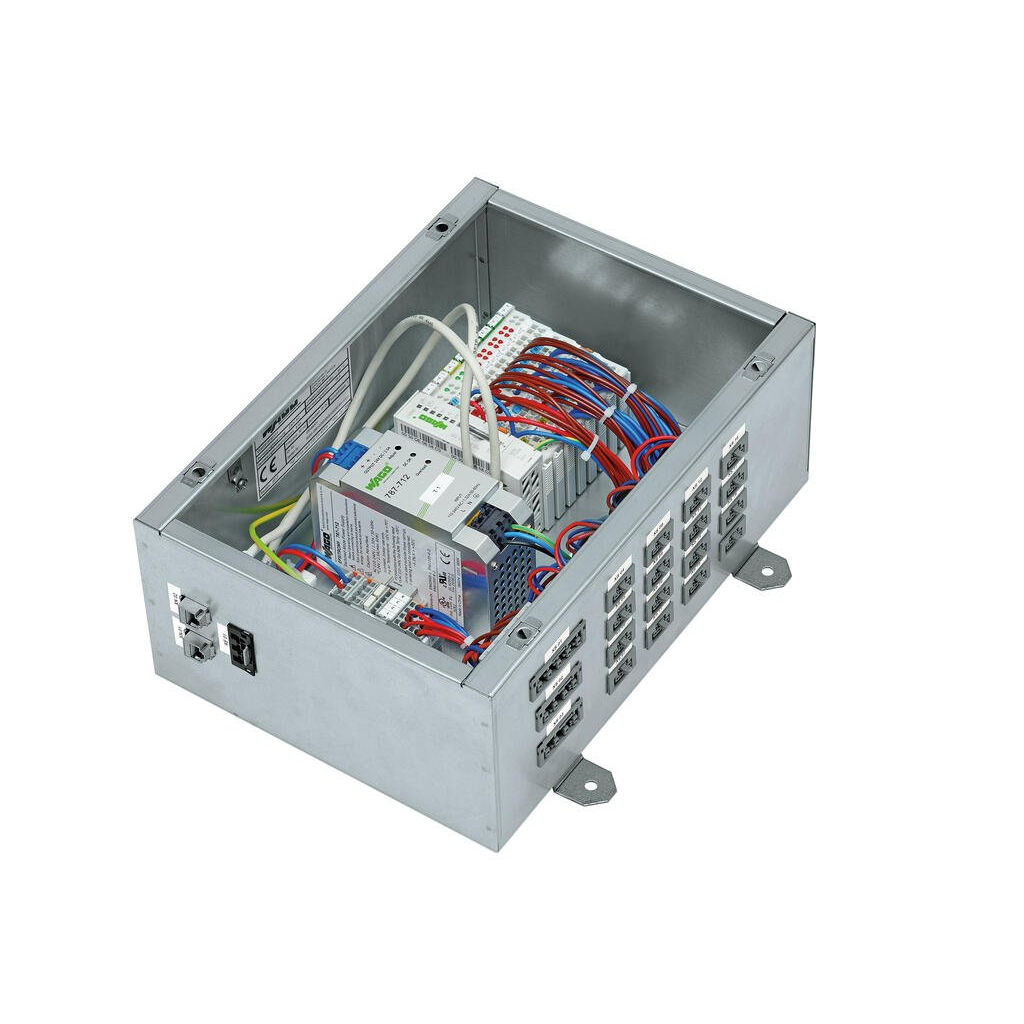

Для управления используется контроллер BA, входящий в состав поставки погодных распределительных коробок flexROOM®. Он поставляется с предварительно загруженным офисным приложением flexROOM®.
Первый ввод в эксплуатацию (присвоение IP-адреса посредством сервера BootP) можно выполнить с помощью программного обеспечения WAGOupload.
Обычный веб-браузер выполняет последующее конфигурирование и обмен данными с офисными распределительными коробками flexROOM® непосредственно на контроллере.
Для подключения станций управления более высокого уровня каждая погодная распределительная коробка flexROOM® предоставляет данные в таблицах MODBUS, которые считываются и могут быть частично зарегистрированы станциями. Данные конфигурации погодных распределительных коробок flexROOM® могут сохраняться циклически непосредственно на контроллере в комплекте поставки или на отдельном компьютере.
Распределительная коробка flexROOM® оснащена технологией соединений WAGO WINSTA®.
| Технические данные | |
|---|---|
| Визуализация | Web-визуализация |
| Скорость передачи | 10/100 Mbit/s |
| Среда передачи | Витая пара S-UTP; 100 Ом; кат. 5; 100 м максимальная длина кабеля |
| Производительность передачи | Class D per EN 50173 |
| Источник питания | 230 В перем. тока, 50 … 60 Гц |
| Данные соединения | |
| Технология соединения: коммуникационная/полевая шина | EtherNet/IP: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45 |
| Технология подключения: электропитание | 1 x 3-полюсные разъёмные вилки (артикул WAGO № 770-713) |

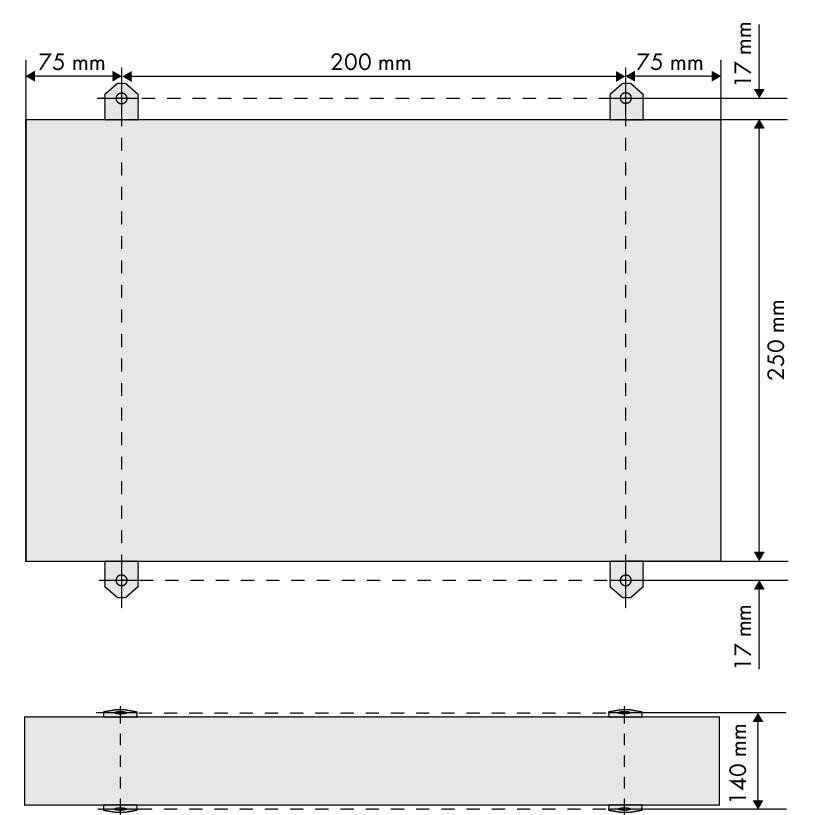

| Geometrical Data | |
| Ширина | 350 mm |
| Высота от верхнего края DIN-рейки | 140 mm |
| Глубина | 250 mm |
| Механические данные | |
| Тип монтажа | Настенное винтовое крепление |
| Монтаж (примечание) | Внутренняя зона, например фальшпол, подвесной потолок |
| Material Data | |
| Материал корпуса | Оцинкованный лист стали, материал DC01, оцинкованный горячим способом, необработанный |
| Пожарная нагрузка | 21,627 |
| Вес | 6396 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -5 … 45 °C |
| Температура окружающей среды (хранение) | -20 … 70 °C |
| Монтажное положение | любые |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | not packed |
