Клемма на печатную плату; рычаг; 16 мм2; Шаг контактов 20 мм; 3-пол.; CAGE CLAMP®; 16,00 мм2; серые, Wago # 2716-303
Изображение товара отличается от артикула.Код: 2716-303
👁 24 просмотров
Клемма на печатную плату; рычаг; 16 мм2; Шаг контактов 20 мм; 3-пол.; CAGE CLAMP®; 16,00 мм2; серые, Wago # 2716-303
- Силовые клеммы для печатных плат с соединением CAGE CLAMP®, приводимым в действие при помощи рычага
- Подключение без использования инструментов – рычаги открываются/закрываются при помощи пальцев
- Несколько зажимов могут быть открыты одновременно – удобно для монтажа многопроволочных кабелей
- Четыре вывода под пайку для контакта обеспечивают высокий уровень механической стабильности
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 1000 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |

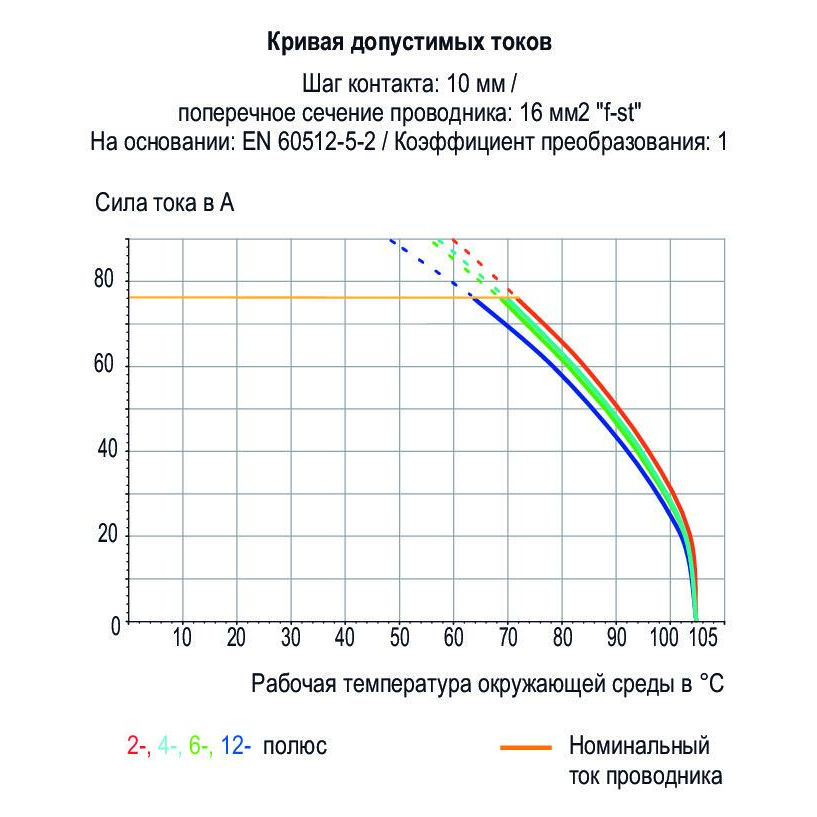

| Номинальный ток | 76 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Данные соединения | |
| Общее число точек подключения | 3 |
| Общее число потенциалов | 3 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рычаг |
| Однопроволочный проводник | 1,5 … 16 mm² / 16 … 6 AWG |
| Тонкопроволочный проводник | 1,5 … 16 mm² / 16 … 6 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 1,5 … 10 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 1,5 … 10 mm² |
| Длина снятия изоляции | 12 … 13 mm / 0.47 … 0.51 inch |
| Направление подключения проводника к печатной плате | 30 |
| Количество полюсов | 3 |
| Geometrical Data | |
| Шаг контактов | 20 mm / 0.787 inch |
| Ширина | 60 mm / 2.362 inch |
| Высота | 33,3 mm / 1.311 inch |
| Высота от поверхности | 28,8 mm / 1.134 inch |
| Глубина | 30 mm / 1.181 inch |
| Длина вывода под пайку | 4,5 |
| Размеры вывода под пайку | 0,95 x 1,2 mm |
| Диаметр отверстия с допуском | 1,6 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 4 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,708 |
| Вес | 35,3 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 25 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4050821479680 |
| Код ТН ВЭД | 85369010000 |
