Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 мм2; серые, Wago # 805-352

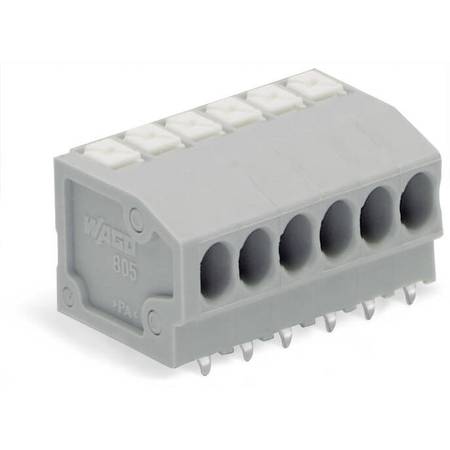

Изображение товара отличается от артикула.Код: 805-352
👁 20 просмотров
Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,5 мм; 2-пол.; Push-in CAGE CLAMP®; 1,50 мм2; серые, Wago # 805-352
- Клеммы для печатных плат с нажимными кнопками и соединением Push-in CAGE CLAMP®
- Монтаж простой вставкой для однопроволочных проводников и проводников с наконечниками
- Нажимные кнопки с утапливаемым креплением, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводников
- Удобный монтаж без использования инструментов
- Исполнения с тестовыми разъёмами и разделителями и без них
- Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например объединение с заземляющим проводом
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 160 |
| Номинальное импульсное напряжение (III/3) | 2,5 |
| Номинальное напряжение (III/2) | 160 |
| Номинальное импульсное напряжение (III/2) | 2,5 |
| Номинальное напряжение (II/2) | 320 |
| Номинальное импульсное напряжение (II/2) | 2,5 |
| Номинальный ток | 17,5 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования C) | 150 |
| Номинальный ток UL (группа использования C) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 2 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Количество гнёзд для тестирования | 0 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Тонкопроволочный проводник | 0,2 … 1,5 mm² / 24 … 16 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 1 mm² |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Направление подключения проводника к печатной плате | 0 |
| Количество полюсов | 2 |

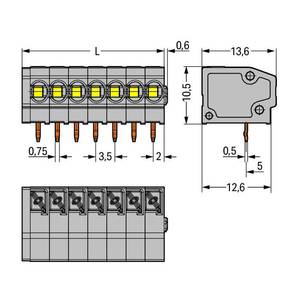

| Geometrical Data | |
| Шаг контактов | 3,5 mm / 0.138 inch |
| Ширина | 8,5 mm / 0.335 inch |
| Высота | 13,7 mm / 0.539 inch |
| Высота от поверхности | 10,5 mm / 0.413 inch |
| Глубина | 13,5 mm / 0.531 inch |
| Длина вывода под пайку | 3,2 |
| Размеры вывода под пайку | 0,5 x 0,75 mm |
| Диаметр отверстия с допуском | 1,1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 1 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Вес | 1,1 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 600 (150) шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4055143388498 |
| Код ТН ВЭД | 85369010000 |
