Двухуровневая клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 8-пол.; Push-in CAGE CLAMP®; 1,50 мм2, Wago # 250-704

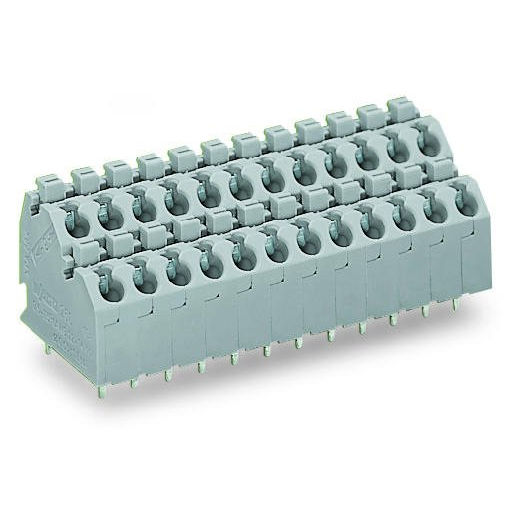

Изображение товара отличается от артикула.Код: 250-704
👁 45 просмотров
Двухуровневая клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 5 мм; 8-пол.; Push-in CAGE CLAMP®; 1,50 мм2; агатово-серые, Wago # 250-704
- Компактные двухуровневые клеммные колодки с нажимными кнопками
- Простой зажим одножильных проводников и проводников с наконечником путем вставки
- Монтаж / извлечение тонкожильных проводников при помощи нажимных кнопок
- Угол ввода проводника 45° обеспечивает простое компактное подсоединение
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 320 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |
| Номинальный ток | 10 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 8 |
| Общее число потенциалов | 8 |
| Количество подключений | 1 |
| Количество уровней | 2 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Тонкопроволочный проводник | 0,75 … 1,5 mm² |
| Тонкопроволочный проводник; с изолированным наконечником | 0,5 … 1 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,5 … 1 mm² |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 8 |
| Geometrical Data | |
| Шаг контактов | 5 mm / 0.197 inch |
| Ширина | 21,2 mm / 0.835 inch |
| Высота | 24,9 mm / 0.98 inch |
| Высота от поверхности | 20,9 mm / 0.823 inch |
| Глубина | 21,7 mm / 0.854 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 0,5 x 0,75 mm |
| Диаметр отверстия с допуском | 1,2 (-0,1 … +0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 1 |
| Material Data | |
| Цвет | агатово-серые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,323 |
| Вес | 7,8 |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 132 (33) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4044918300926 |
| Код ТН ВЭД | 85369010000 |
