Клемма на печатную плату; нажимная кнопка; 0,5 мм2; Шаг контактов 2,54 мм; 10-пол.; CAGE CLAMP®; 0,50 мм2; оранжевые, Wago # 233-510
Изображение товара отличается от артикула.Код: 233-510
👁 40 просмотров
Клемма на печатную плату; нажимная кнопка; 0,5 мм2; Шаг контактов 2,54 мм; 10-пол.; CAGE CLAMP®; 0,50 мм2; оранжевые, Wago # 233-510
- Клеммные колодки с зажимами CAGE CLAMP®, монтаж с помощью нажимных кнопок
- Двойные выводы для высокого уровня механической стабильности на печатных платах
- Идеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопок
- Удобный монтаж без использования инструментов
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 63 |
| Номинальное импульсное напряжение (III/3) | 2,5 |
| Номинальное напряжение (III/2) | 160 |
| Номинальное импульсное напряжение (III/2) | 2,5 |
| Номинальное напряжение (II/2) | 320 |
| Номинальное импульсное напряжение (II/2) | 2,5 |

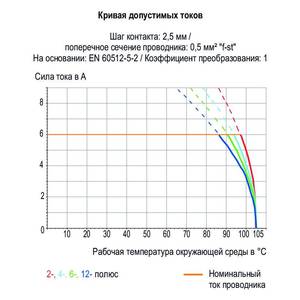

| Номинальный ток | 6 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 150 |
| Номинальный ток UL (группа использования B) | 4 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 150 |
| Номинальный ток CSA (группа использования B) | 4 |
| Данные соединения | |
| Общее число точек подключения | 10 |
| Общее число потенциалов | 10 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 mm² |
| Примечание (сечение проводника) | Монтаж проводников сечением 0,75 мм²/18 AWG возможен; однако диаметр изоляции проводника позволяет использовать клемму на каждый второй проводник. |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Направление подключения проводника к печатной плате | 30 |
| Количество полюсов | 10 |
| Geometrical Data | |
| Шаг контактов | 2,54 mm / 0.1 inch |
| Ширина | 27,7 mm / 1.091 inch |
| Высота | 19,5 mm / 0.768 inch |
| Высота от поверхности | 15,5 mm / 0.61 inch |
| Глубина | 13,9 mm / 0.547 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 0,5 x 0,75 mm |
| Диаметр отверстия с допуском | 1,1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | оранжевые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,074 |
| Вес | 4,1 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 180 (45) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4045454050429 |
| Код ТН ВЭД | 85369010000 |
