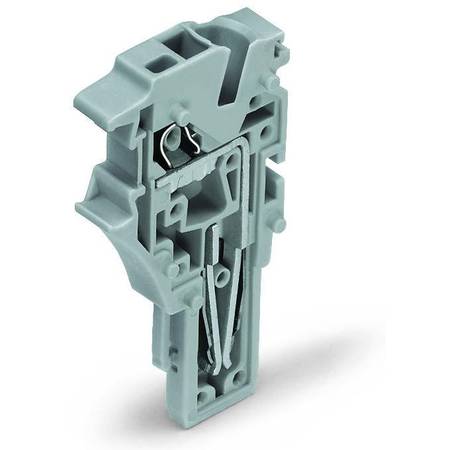

Центральный модуль для 1-проводной розетки; Push-in CAGE CLAMP®; 4 мм2; Шаг контактов 5,2 мм; 1-пол., Wago # 2022-172
Изображение товара отличается от артикула.Код: 2022-172
👁 52 просмотров
Центральный модуль для 1-проводной розетки; Push-in CAGE CLAMP®; 4 мм2; Шаг контактов 5,2 мм; 1-пол.; со встроенной торцевой пластиной; 4,00 мм2; оранжевые, Wago # 2022-172
Индивидуальная сборка модульных розеток
С попощью модульных розеток WAGO X-COM®S-SYSTEM можно произвести индивидуальную сборку в случаях, когда необходима частая смена полюсов (например, при разработке прототипов).
Модули и количество полюсов
Розетка X-COM®S-SYSTEM для индивидуальной сборки состоит из следующих компонентов:
Использование по назначению
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Сборка
Чтобы гарантировать правильное присоединение отдельных модулей друг к другу и избежать поломки запирающих защёлок, необходимо использовать подходящий монтажный инструмент.
С попощью модульных розеток WAGO X-COM®S-SYSTEM можно произвести индивидуальную сборку в случаях, когда необходима частая смена полюсов (например, при разработке прототипов).
Модули и количество полюсов

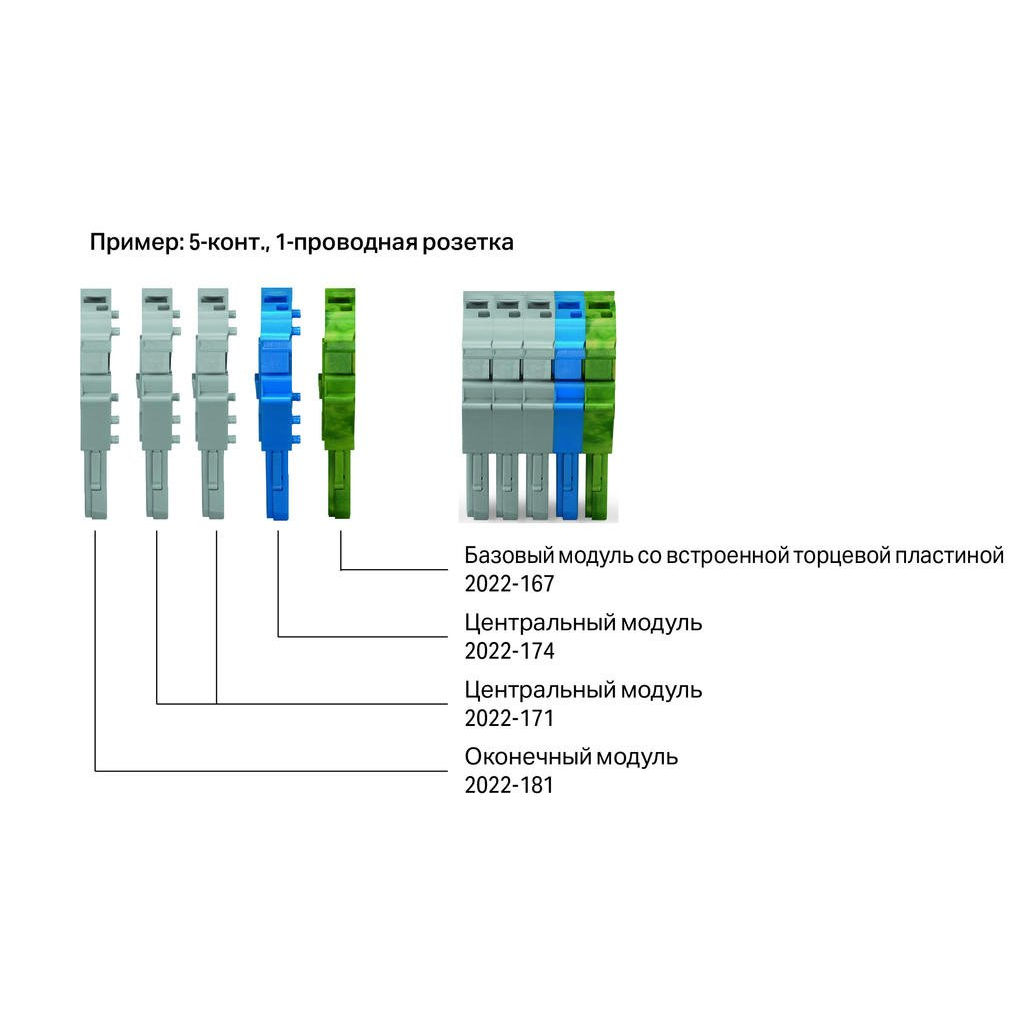

Розетка X-COM®S-SYSTEM для индивидуальной сборки состоит из следующих компонентов:
- Один базовый модуль со встроенной торцевой пластиной
- До 13 центральных модулей (соответствует 15-полюсной розетке = макс. кол-во полюсов)
- Один оконечный модуль
Использование по назначению
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Сборка
Чтобы гарантировать правильное присоединение отдельных модулей друг к другу и избежать поломки запирающих защёлок, необходимо использовать подходящий монтажный инструмент.
| Notes | |
|---|---|
| Информация по безопасности 1 | В соответствии с EN 61984 запрещается соединять или разъединять находящиеся под напряжением или под нагрузкой разъёмные соединители без механизма отключения. |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 61984 |
| Номинальное напряжение (III/3) | 690 |
| Номинальное импульсное напряжение (III/3) | 6 |
| Номинальный ток | 24 |
| Номинальный ток 2 | 32 |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 600 |
| Номинальный ток UL (группа использования B) | 20 |
| Номинальное напряжение UL (группа использования C) | 600 |
| Номинальный ток UL (группа использования C) | 20 |
| Approvals per CSA | |
| Сертификаты в соответствии с | C22.2 No 158 |
| Номинальное напряжение CSA (группа использования C) | 600 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 20 |
| Данные соединения | |
| Общее число точек подключения | 1 |
| Общее число потенциалов | 1 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент Push-in |
| Материалы подключаемых проводников | Медь |
| Номинальное сечение | 2,5 mm² |
| Однопроволочный проводник | 0,25 … 4 mm² / 22 … 12 AWG |
| Однопроволочный проводник, вставное соединение | 0,75 … 4 mm² / 18 … 12 AWG |
| Тонкопроволочный проводник | 0,25 … 4 mm² / 22 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Тонкопроволочный проводник; с наконечником; подключение путем вставки | 1 … 2,5 mm² / 18 … 14 AWG |
| Примечание (сечение проводника) | В зависимости от характеристик, проводник с меньшим сечением также может быть подключён путём вставки. |
| Длина снятия изоляции | 10 … 12 mm / 0.39 … 0.47 inch |
| Количество полюсов | 1 |
| Тип электромонтажа | Фронтальный монтаж |
| Geometrical Data | |
| Ширина | 5,2 mm / 0.205 inch |
| Высота | 40,5 mm / 1.594 inch |
| Глубина | 22,4 mm / 0.882 inch |
| Механические данные | |
| Маркировочный уровень | Боковая маркировка |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/розетка |
| Соединитель (тип соединения) | для проводников |
| Material Data | |
| Цвет | оранжевые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Пожарная нагрузка | 0,053 |
| Вес | 3,2 |
| Коммерческие данные | |
| Product Group | 18 (X-COM-System) |
| Единица упаковки (минимальная упаковка) | 250 шт. |
| Тип упаковки | box |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4050821243373 |
| Код ТН ВЭД | 85366990990 |
