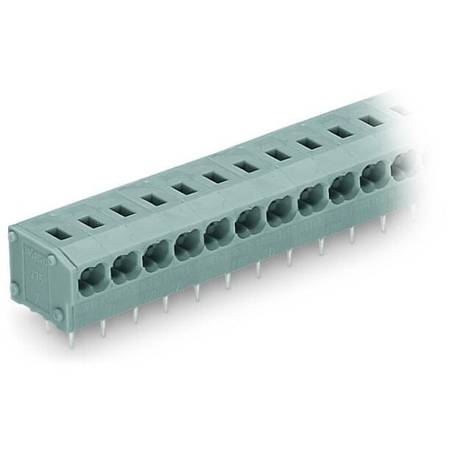

2-проводные клеммы для печатных плат; 0,75 мм2; Шаг контактов 5/5,08 мм; 6-пол.; PUSH WIRE®; 0,75 мм2; серые, Wago # 235-456
Изображение товара отличается от артикула.Код: 235-456
👁 66 просмотров
2-проводные клеммы для печатных плат; 0,75 мм2; Шаг контактов 5/5,08 мм; 6-пол.; PUSH WIRE®; 0,75 мм2; серые, Wago # 235-456
- Низкопрофильные клеммные колодки с зажимом PUSH WIRE®, приводимым в действие отверткой
- Двухпроводниковое соединение для распределения питания и сигналов – идеально для стандартных одножильных сигнальных линий – подходит для монтажа путем вставки проводника
- Двойные выводы по пайку для высокого уровня механической стабильности
- Сочетается со всеми модульными клеммами серии 235
- Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
- Удаление проводника при помощи отвертки (2,5 мм x 0,4 мм)
- Также доступны с тестовым гнездом
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |
| Номинальный ток | 10 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Данные соединения | |
| Общее число точек подключения | 12 |
| Общее число потенциалов | 6 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | PUSH WIRE® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,25 … 0,75 mm² / 24 … 18 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 0,34 mm² |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Направление подключения проводника к печатной плате | 0 |
| Количество полюсов | 6 |
| Geometrical Data | |
| Шаг контактов | 5/5,08 mm / 0.197/0.2 inch |
| Ширина | 31,5 mm / 1.24 inch |
| Высота | 12,8 mm / 0.504 inch |
| Высота от поверхности | 9,2 mm / 0.362 inch |
| Глубина | 12,5 mm / 0.492 inch |
| Длина вывода под пайку | 3,6 |
| Размеры вывода под пайку | 0,8 x 0,4 mm |
| Диаметр отверстия с допуском | 1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,07 |
| Вес | 4,3 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 140 (35) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4044918656139 |
| Код ТН ВЭД | 85369010000 |
