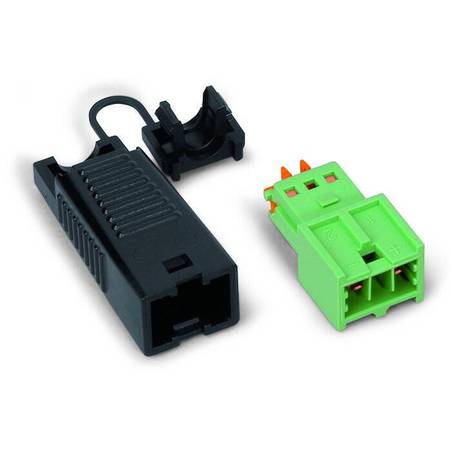

Штекер; с корпусом разгрузки натяжения; 2-пол.; зеленые, Wago # 893-1012
Код: 893-1012
👁 68 просмотров
Штекер; с корпусом разгрузки натяжения; 2-пол.; зеленые, Wago # 893-1012
| Электрические данные | |
|---|---|
| Примечание по контактному сопротивлению | сопротивление контакта примерно 3 мОм |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 50 |
| Номинальное импульсное напряжение (III/3) | 0,8 |
| Номинальный ток | 3 |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Данные соединения | |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 2 |
| Connection 1 | |
| Технология подключения | PUSH WIRE® |
| Тип срабатывания | Push-in |
| Диаметр проводника | 0,8 mm |
| Длина снятия изоляции | 9 mm / 0.35 inch |
| Количество полюсов | 2 |
| Диаметр подключаемого кабеля с оболочкой | 5 … 7 mm |
| Направление ввода проводника по отношению к направлению соединения | 0 |
| Geometrical Data | |
| Ширина | 14,1 mm / 0.555 inch |
| Глубина | 47,5 mm / 1.87 inch |
| Механические данные | |
| technology | KNX |
| Применение | KNX |
| Кодирование | E |
| Маркировка | 1+ 2- |
| Potentialkennzeichnung | 1+ 2- |
| Сила сцепления разъёмного соединения | примерно 10 – 15 Н |
| Удерживающая сила разъёмного соединения | Заблокировано: > 80 Н |
| Сила расцепления разъёмного соединения | если разблокированы: примерно 15 – 20 Н |
| Число циклов соединения | 200 |
| Protection class | IP20; Только при соединении и закреплении с корпусом разгрузки натяжения (эти компактные соединители не предназначены для использования на открытых легкодоступных участках) |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/вилка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Can be retrofitted |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Разгрузка натяжения | Корпус разгрузки натяжения |
| Material Data | |
| Цвет | зеленые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс пожарной опасности в соответствии с EN 50575 | Eca |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медный сплав (с обработанной поверхностью) |
| Пожарная нагрузка | 0,171 |
| Вес | 5,7 |
| Environmental Requirements | |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур ≤ 105 °C |
| Коммерческие данные | |
| Product Group | 20 (WINSTA) |
| Единица упаковки (минимальная упаковка) | 50 шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4045454267445 |
| Код ТН ВЭД | 85366990990 |
| Miscellaneous | |
| technology | KNX |
