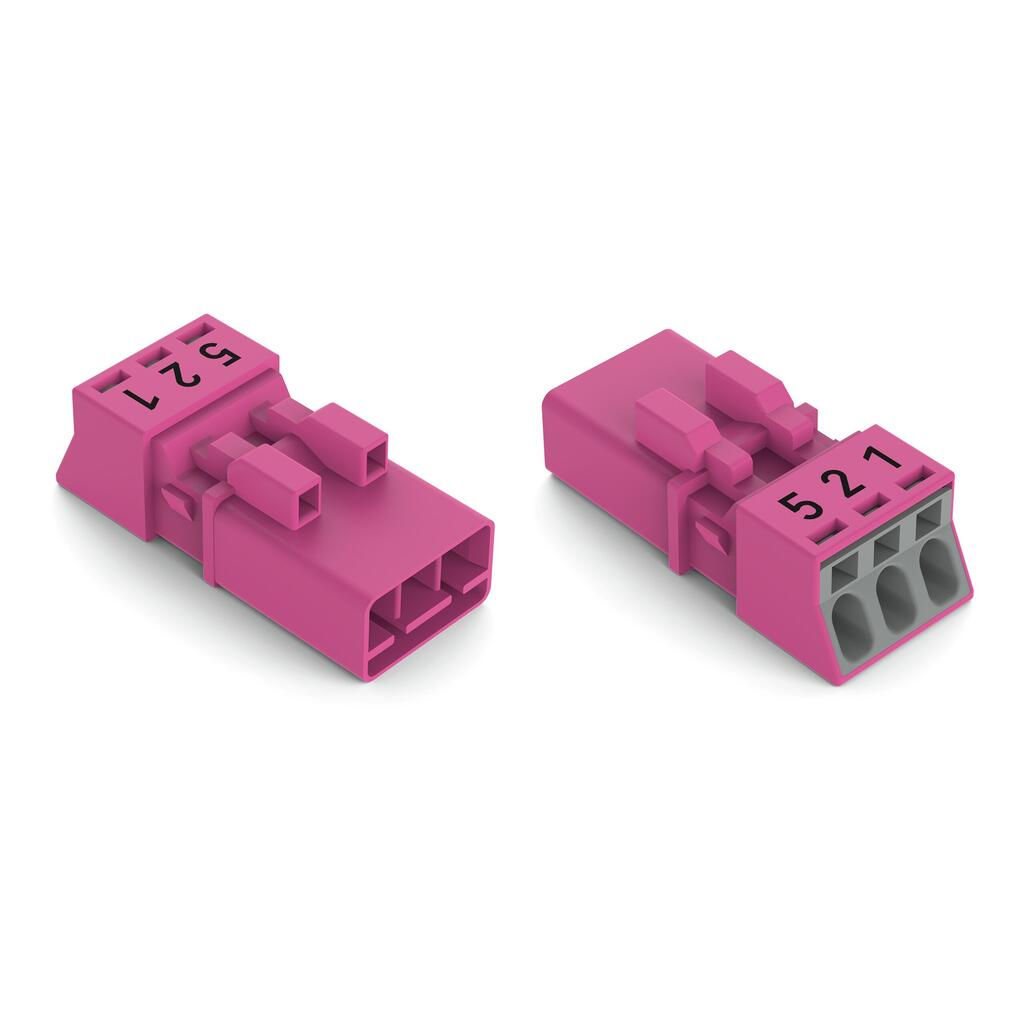

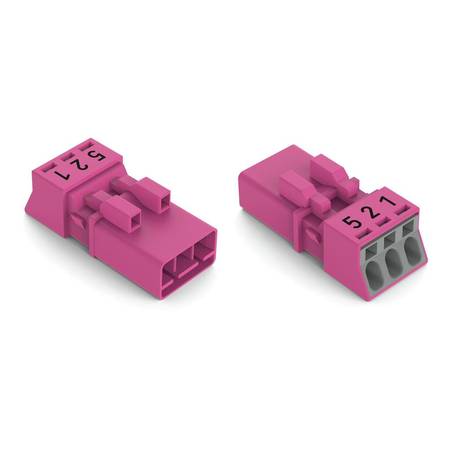

Штекер; 3-пол.; 1,50 мм2; розовые, Wago # 890-293/081-000
Код: 890-293/081-000
👁 56 просмотров
Штекер; 3-пол.; 1,50 мм2; розовые, Wago # 890-293/081-000
| Notes | |
|---|---|
| варианты: | Другая маркировка полюсов |
| Электрические данные | |
| Примечание по контактному сопротивлению | сопротивление контакта примерно 1 мОм разъёмная вилка / розетка с сопротивлением контакта примерно 0,25 мОм |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальный ток | 16 |
| Примечание: номинальный ток | 13 A for 3-pole load |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Approvals per UL | |
| Hinweis fur den amerikanischen Markt | Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 5 A and voltages up to 600 V. For further information, please contact your local sales office. |
| Номинальное напряжение UL 1977 | 600 |
| Номинальный ток UL 1977 | 14 |
| Данные соединения | |
| Общее число точек подключения | 3 |
| Общее число потенциалов | 3 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент Push-in |
| Номинальное сечение | 1,5 mm² |
| Однопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Однопроволочный проводник, вставное соединение | 0,75 … 1,5 mm² / 20 … 16 AWG |
| Многопроволочный проводник | 0,25 … 1 mm² / 22 … 18 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 0,75 mm² / 22 … 20 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 0,75 mm² / 22 … 20 AWG |
| Тонкопроволочный проводник; с наконечником; подключение путем вставки | 0,75 mm² / 20 AWG |
| Длина снятия изоляции | 9 mm / 0.35 inch |
| Количество полюсов | 3 |
| Направление ввода проводника по отношению к направлению соединения | 0 |

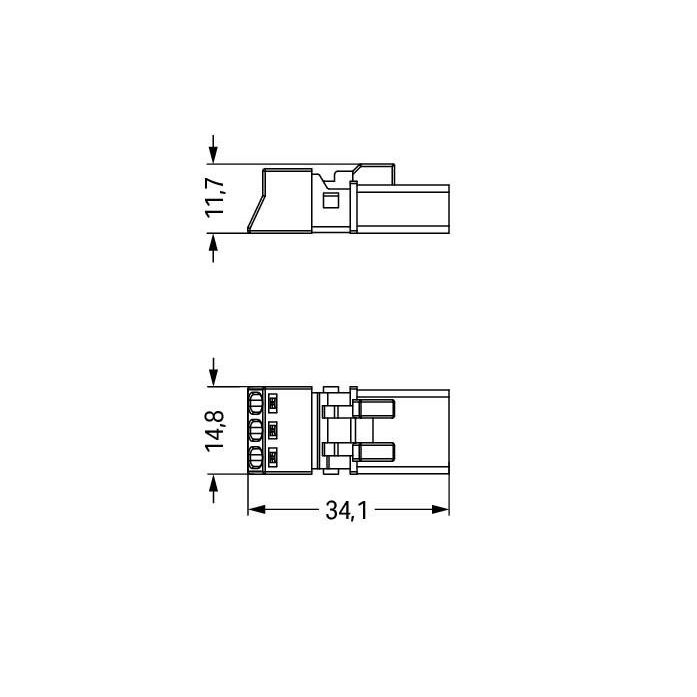

| Geometrical Data | |
| Шаг контактов | 4,4 mm / 0.173 inch |
| Ширина | 15 mm / 0.591 inch |
| Высота | 11,7 mm / 0.461 inch |
| Глубина | 34,1 mm / 1.343 inch |
| Механические данные | |
| Применение | Measurement and regulation technology |
| Кодирование | B |
| Маркировка | 1 2 5 |
| Potentialkennzeichnung | 1 2 5 |
| Сила сцепления разъёмного соединения | примерно 20 … 70 N (в зависимости от числа контактов) |
| Удерживающая сила разъёмного соединения | Заблокировано: > 80 Н |
| Сила расцепления разъёмного соединения | Разблокировано: примерно 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов соединения | 200, без резистивной нагрузки |
| Protection class | IP20; IP40 при подключении к корпусу разгрузки натяжения |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/вилка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Can be retrofitted |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Material Data | |
| Цвет | розовые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав (с обработанной поверхностью) |
| Пожарная нагрузка | 0,047 |
| Вес | 2,5 |
| Environmental Requirements | |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур ≤ 105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 50 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4055143500029 |
| Код ТН ВЭД | 85366990990 |
