Модуль оптопары; Номинальное входное напряжение: 24 В пост. тока; Диапазон выходного напряжения: 20 - 28,8 В пост.тока, Wago # 859-759
Код: 859-759
👁 79 просмотров
Модуль оптопары; Номинальное входное напряжение: 24 В пост. тока; Диапазон выходного напряжения: 20 - 28,8 В пост.тока; Предельный длительный ток: 0,1 А; 3-проводное соединение/сторона высокого напряжения; Частота: 100 кГц; Красный индикатор состояния; Ширина модуля: 6 мм, Wago # 859-759
| Notes | |
|---|---|
| Примечание | Оптопары и твердотельные реле предназначены для использования в сетях обработки сигналов, в которые не подаётся питание по низковольтной сети электропитания. |
| Технические данные | |
| Номинальное входное напряжение UN | DC 24 V |
| Диапазон входного напряжения (низкий уровень) | DC 0 … 5 V |
| Диапазон входного напряжения (высокий уровень) | DC 20 … 30 V |
| Номинальный входной ток при UN | 9 mA |
| Тип цепи | 3-проводное подключение Переключение на стороне высокого напряжения |
| Предельный длительный ток | 0,1 A |
| Максимальный выходной ток | 0,8 |
| Номинальное выходное напряжение | DC 24 V |
| Диапазон выходного напряжения | DC 20 … 28,8 V |
| Спад напряжения на выходе (макс.) | ≤ DC 1,2 V |
| Ток утечки при номинальном напряжении | ≤ 10 µA |
| Выход тока закрытого контура (без нагрузки) (макс.) | 7 |
| Время включения | ≤ 0,5 µs |
| Время выключения | ≤ 2 µs |
| Частота коммутации | ≤ 100 kHz |
| Signaling | |
| Индикатор состояния | Красный светодиод |
| Номинальное напряжение | 300 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Диэлектрическая прочность, цепь управления/нагрузки (перем. ток, 1 мин) | 2,5 kVrms |
| Insulation type (control/load circuit) | Основная изоляция |
| Insulation type (adjacent devices) | Усиленная изоляция (защитное разделение цепей) |
| Данные соединения | |
| Технология подключения | CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |

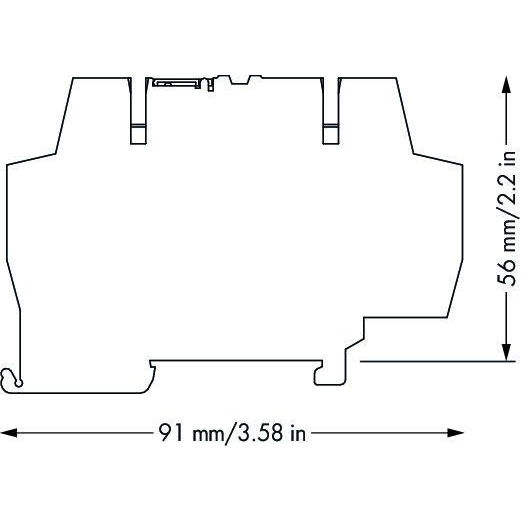

| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 91 mm / 3.583 inch |
| Глубина от верхнего края DIN-рейки | 56 mm / 2.205 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,313 |
| Вес | 19,1 |
| Environmental Requirements | |
| Температура окружающей среды (работа при UN) | -25 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 70 °C |
| Температура обработки | -25 … +50 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Стандарты и спецификации | EN 61010-2-201 EN 61000-6-2 EN 61000-6-3 EN 61373 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143606141 |
| Код ТН ВЭД | 85365005000 |
