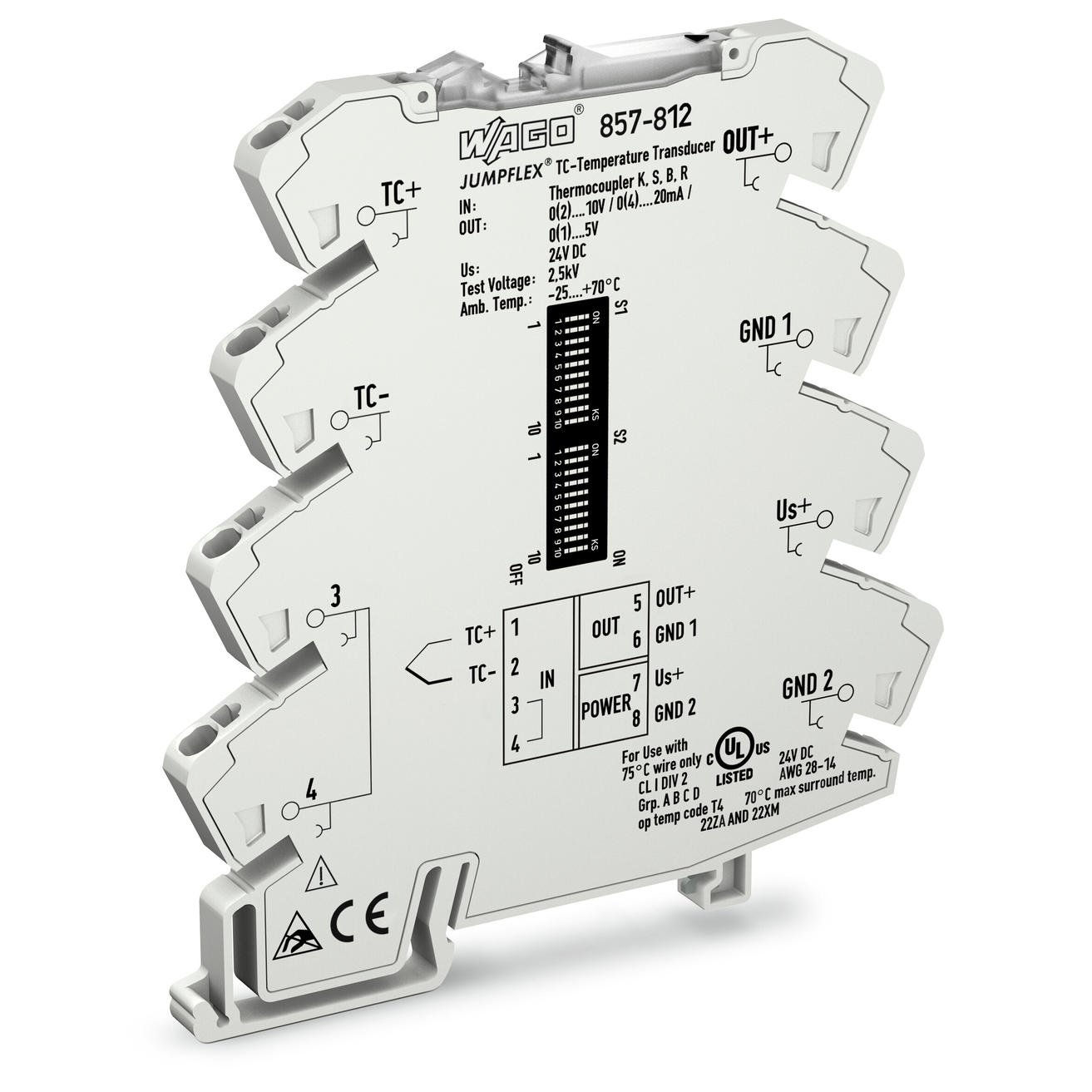

Блоки формирования сигнала температуры; для термопар; Сигнал тока и напряжения на выходе, Wago # 857-812
Код: 857-812
👁 84 просмотров
Блоки формирования сигнала температуры; для термопар; Сигнал тока и напряжения на выходе; Возможность конфигурирования при помощи DIP-переключателя; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм, Wago # 857-812
Краткое описание:
Нормирующий преобразователь сигналов температуры регистрирует сигналы термопар (тип K, S, B, R) и преобразует температурный сигнал в стандартный аналоговый сигнал на выходе.
Особенности:
- Для термопар K, S, B и R
- Компенсация холодного спая (вкл/откл)
- Переключение откалиброванных пределов измерений
- Выявляет обрыв провода датчика
- Выявляет сигналы о выходе за верхнюю/нижнюю границу диапазона измерений
- Возможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал для выходных конечных значений
- Безопасная 3-канальная изоляция с тестовым напряжением 2,5 кВ согласно EN 61140
| Технические данные | |
|---|---|
| Параметры конфигурирования | DIP-переключатель DIP-переключатель |
| Тип входного сигнала | Датчики TC |
| Input – TC sensors | |
| Типы датчиков (термопара) | Тип K Тип S Тип B Тип R |
| Диапазон измерения температуры (термопара) | 0 … 1200 °C (Тип K); 0 … 1600 °C (Тип S); 600 … 1800 °C (Тип B); 0 … 1600 °C (Тип R) |
| Компенсация холодного спая | ВКЛ./ВЫКЛ. (по умолчанию: ВКЛ.) |
| Ошибка холодного спая | 3 K (тип 2 K ) |
| Выход | |
| Тип выходного сигнала | Ток Напряжение |
| Выходной сигнал (напряжение) | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Выходной сигнал (ток) | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Сопротивление нагрузки (выходное напряжение) | ≥ 2 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Signal processing | |
| Ступенчатый отклик (тип.) | 60 ms (Компенсация холодного спая (ВЫКЛ.)); 120 ms (Компенсация холодного спая (ВКЛ.)) |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,1% при полн. диапазоне измерений |
| Ошибка передачи для установленного диапазона измерения | ≤ (150 K/заданный диапазон измерений [K]) % |
| Температурный коэффициент | ≤ 0,04 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 40 mA |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 2,5 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

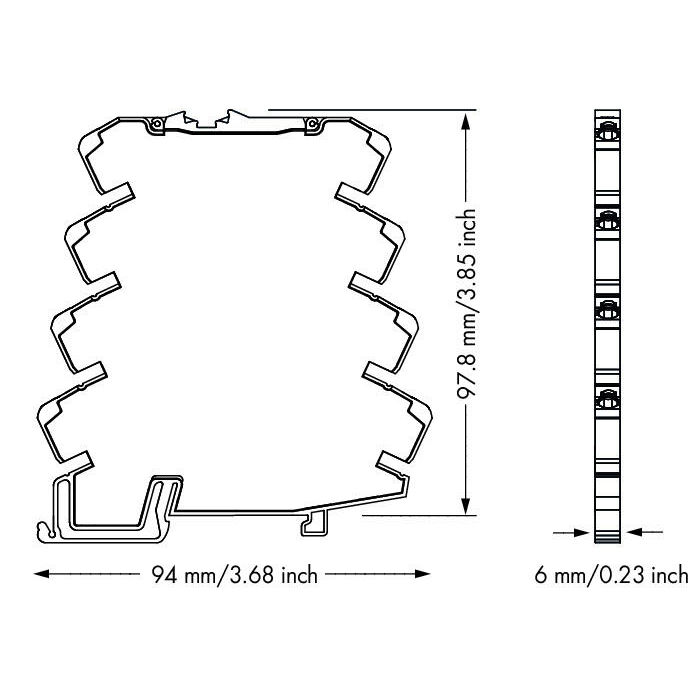

| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 35,7 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2 |
| ЭМС, излучение помех | EN 61000-6-4 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821255291 |
| Код ТН ВЭД | 85437090300 |
