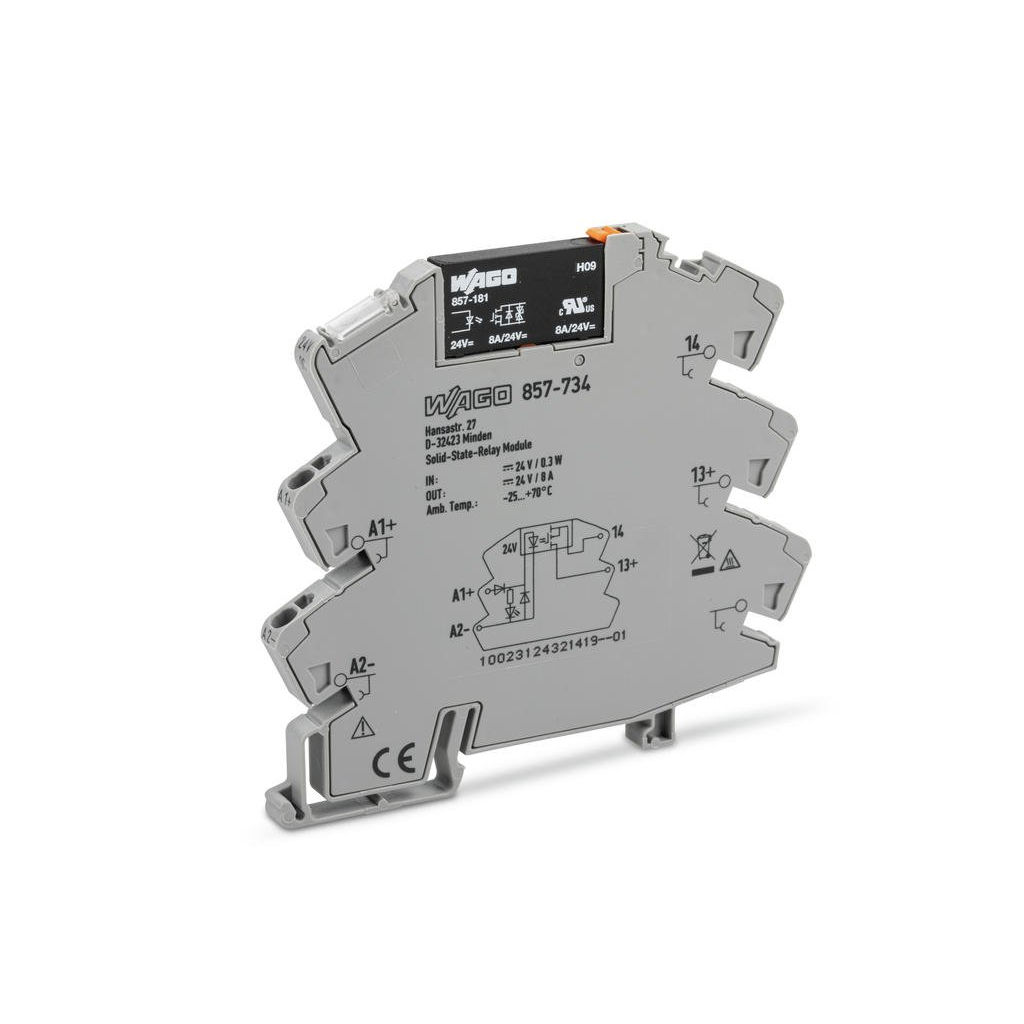

Модуль твердотельного реле; Номинальное входное напряжение: 24 В пост. тока; Диапазон выходного напряжения: 0 - 30 В пост.тока, Wago # 857-734
Код: 857-734
👁 118 просмотров
Модуль твердотельного реле; Номинальное входное напряжение: 24 В пост. тока; Диапазон выходного напряжения: 0 - 30 В пост.тока; Предельный длительный ток: 8 А; Ширина модуля: 6 мм, Wago # 857-734
| Notes | |
|---|---|
| Информация по безопасности 1 | Adjacent devices are devices of the same design (series) that are arranged next to each other with the same orientation on the mounting rail. An end stop (249-116) must be fitted to devices of other types for compliance with the reinforced insulation requirements. |
| Примечание | Оптопары и твердотельные реле предназначены для использования в сетях обработки сигналов, в которые не подаётся питание по низковольтной сети электропитания. |
| Технические данные | |
| Номинальное входное напряжение UN | DC 24 V (SELV) |
| Диапазон входного напряжения (низкий уровень) | DC 0 … 4 V |
| Диапазон входного напряжения (высокий уровень) | DC 16,8 … 30 V |
| Номинальный входной ток при UN | 12 mA |
| Рассеиваемая мощность (макс.) Pl (макс.) | 0,3 W |
| Тип цепи | 2-проводное подключение |
| Предельный длительный ток | 8 A; 6 A (UL) |
| Номинальное выходное напряжение | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 1 … 30 V |
| Спад напряжения на выходе (макс.) | ≤ DC 0,8 V |
| Ток утечки при номинальном напряжении | ≤ 1 µA |
| Коммутируемый ток (мин.) | 10 mA |
| Время включения | ≤ 60 µs |
| Время выключения | ≤ 250 µs |
| Частота коммутации | ≤ 500 Hz |
| Signaling | |
| Индикатор состояния | Жёлтый светодиод |
| Номинальное напряжение | 300 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Диэлектрическая прочность, цепь управления/нагрузки (перем. ток, 1 мин) | 3,51 kVrms |
| Insulation type (control/load circuit) | нет |
| Insulation type (between adjacent devices of the the same type) | Двойная изоляция (защитное разделение цепей) |
| Insulation type (to any type of adjacent devices) | Основная изоляция |
| Информация по безопасности 1 | Adjacent devices are devices of the same design (series) that are arranged next to each other with the same orientation on the mounting rail. An end stop (249-116) must be fitted to devices of other types for compliance with the reinforced insulation requirements. |
| Тип защиты | IP20 |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 81 mm / 3.189 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 29,1 |
| Environmental Requirements | |
| Температура окружающей среды (работа при UN) | -25 … 70 °C |
| Температура окружающей (рабочей) среды для UL | -25 … 60 °C |
| Температура окружающей среды (хранение) | -40 … 70 °C |
| Температура обработки | -25 … +50 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Стандарты и спецификации | EN 61010-2-201 EN 61373 EN 61000-6-2 EN 61000-6-3 EN 50121-3-2 EN 50121-4 |
| Elementary relay | |
| Базовое реле WAGO | 857-181 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 25 (1) шт. |
| Тип упаковки | box |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4055143851176 |
| Код ТН ВЭД | 85365005000 |
