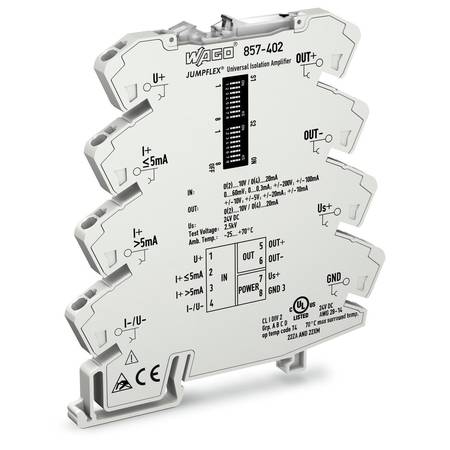

Изолирующий усилитель сигнала; Входной сигнал тока и напряжения; Сигнал биполярного тока и напряжения на выходе, Wago # 857-402
Код: 857-402
👁 79 просмотров
Изолирующий усилитель сигнала; Входной сигнал тока и напряжения; Сигнал биполярного тока и напряжения на выходе; регулировка шкалы и нуля; Напряжение питания: 24 В пост. тока; Ширина модуля 6 мм; 2,50 мм2, Wago # 857-402
Краткое описание:
Этот нормирующий преобразователь обрабатывает стандартные одно-/биполярные сигналы, а также усиливает, фильтрует и электрически изолирует стандартные аналоговые сигналы.
Особенности:
- Защита входа тока от перегрузки при помощи восстанавливаемого предохранителя
- Регулировка нуля/шкалы во всем диапазоне измерений (кнопкой/ползунковым переключателем)
- Переключение откалиброванных пределов измерений для всех 456 сигналов
- Аналоговые стандартные одно-/биполярные сигналы на входе и выходе
- Переключаемая предельная частота
- Возможность ограничения сигналов позволяет ограничить аналоговый стандартный сигнал для выходных конечных значений
- Безопасная 3-канальная изоляция с тестовым напряжением 2,5 кВ согласно EN 61140
| Технические данные | |
|---|---|
| Параметры конфигурирования | DIP-переключатель Переключатель с кнопкой / ползунковый переключатель DIP-переключатель Переключатель с кнопкой / ползунковый переключатель |
| Тип входного сигнала | Напряжение Электричество |
| Входной сигнал (напряжение) | ±60 mV; 0 … 60 mV; ±100 mV; 0 … 100 mV; ±150 mV; 0 … 150 mV; ±300 mV; 0 … 300 mV; ±500 mV; 0 … 500 mV; ±1 V; 0 … 1 V; ±5 V; 0 … 5 V; 1 … 5 V; ±10 V; 0 … 10 V; 2 … 10 V; ±100 V; 0 … 100 V; ±200 V; 0 … 200 V |
| Входной сигнал (ток) | ±0,3 mA; 0 … 0,3 mA; ±1 mA; 0 … 1 mA; ±5 mA; 0 … 5 mA; ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA; ±50 mA; 0 … 50 mA; ±100 mA; 0 … 100 mA |
| Входное сопротивление (вход тока) | 10 Ω (≥ 5 мА); 100 Ω (≤ 5 мА) |
| Входное сопротивление (входное напряжение) | 1 M? |
| Регулировка шкалы и нуля | регулируется кнопкой / ползунковым переключателем |
| Выход | |
| Тип выходного сигнала | Ток Напряжение |
| Выходной сигнал (напряжение) | ± 5 V; 0 … 5 V; 1 … 5 V; ± 10 V; 0 … 10 V; 2 … 10 V |
| Выходной сигнал (ток) | ±10 mA; 0 … 10 mA; 2 … 10 mA; ±20 mA; 0 … 20 mA; 4 … 20 mA |
| Сопротивление нагрузки (выходное напряжение) | ≥ 2 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 600 Ω |
| Signal processing | |
| Предельная частота | 100 Hz / 5 kHz (конфигурация при помощи DIP-переключателя) |
| Ступенчатый отклик (тип.) | 3,5 ms (100 Гц); 100 µs (5 кГц) |
| Measurement error | |
| Ошибка передачи (тип.) | ≤ 0,08 % от верхнего значения диапазона |
| Температурный коэффициент | ≤ 0,01 %/K |
| Power supply | |
| Тип источника питания | 24 В пост. тока |
| Номинальное питающее напряжение US | DC 24 V |
| Диапазон питающего напряжения | ±30 % |
| Потребляемая мощность при номинальном питающем напряжении | ≤ 40 mA |
| Тип защиты | IP20 |
| Test voltage | |
| Тестовое напряжение (ввод/вывод/питание) | AC 2,5 kV; 50 Hz; 1 min |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Geometrical Data | |
| Ширина | 6 mm / 0.236 inch |
| Высота | 94 mm / 3.701 inch |
| Глубина от верхнего края DIN-рейки | 97,8 mm / 3.85 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 38,4 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Рабочая высота (макс.) | 2000 |
| Маркировка соответствия | CE |
| ЭМС, помехоустойчивость | EN 61000-6-2 |
| ЭМС, излучение помех | EN 61000-6-4 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821099772 |
| Код ТН ВЭД | 85437090300 |
