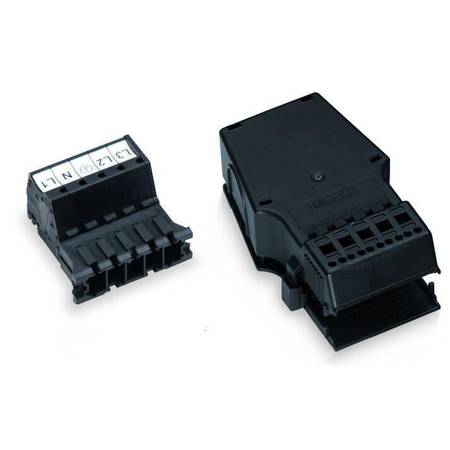

Штекер; с корпусом разгрузки натяжения; 5-пол.; 6,00 мм2; белые, Wago # 831-3205/1020-050
Изображение товара отличается от артикула.Код: 831-3205/1020-050
👁 79 просмотров
Штекер; с корпусом разгрузки натяжения; 5-пол.; 6,00 мм2; белые, Wago # 831-3205/1020-050
| Электрические данные | |
|---|---|
| Примечание по контактному сопротивлению | сопротивление контакта примерно 1 мОм разъёмная вилка / розетка с сопротивлением контакта примерно 0,25 мОм |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 400 |
| Номинальное импульсное напряжение (III/3) | 6 |
| Номинальный ток | 35 |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Данные соединения | |
| Общее число точек подключения | 5 |
| Общее число потенциалов | 5 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент Push-in |
| Номинальное сечение | 6 mm² |
| Однопроволочный проводник | 0,5 … 6 mm² / 20 … 8 AWG |
| Многопроволочный проводник | 0,5 … 4 mm² / 20 … 12 AWG |
| Тонкопроволочный проводник | 0,5 … 6 mm² / 20 … 8 AWG |
| Длина снятия изоляции | 13 mm / 0.51 inch |
| Количество полюсов | 5 |
| Диаметр подключаемого кабеля с оболочкой | 13 … 18 mm |
| Направление ввода проводника по отношению к направлению соединения | 0 |

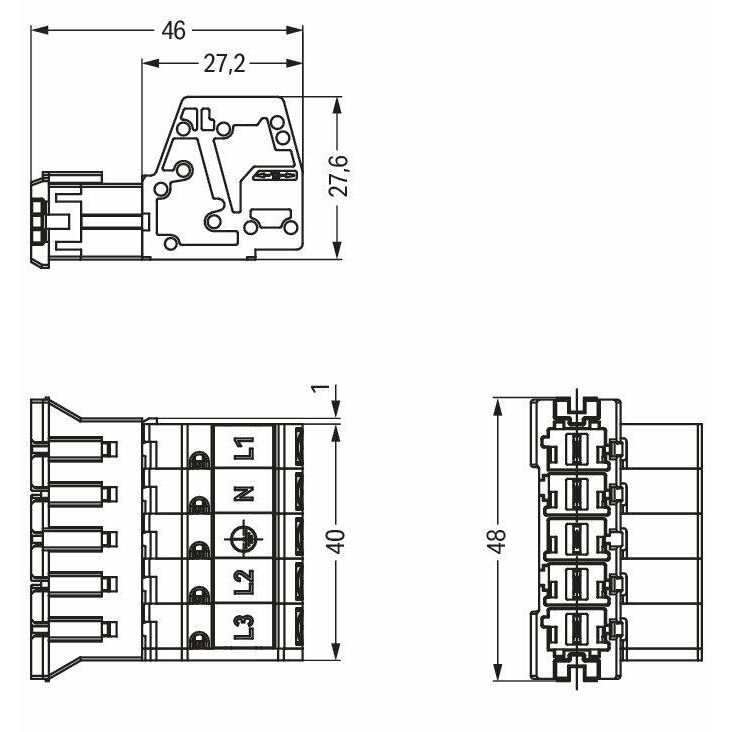

| Geometrical Data | |
| Шаг контактов | 7,62 mm / 0.3 inch |
| Ширина | 48 mm / 1.89 inch |
| Высота | 27,55 mm / 1.085 inch |
| Глубина | 46 mm / 1.811 inch |
| Механические данные | |
| Применение | Применение в общей сети электропитания |
| Кодирование | A |
| Маркировка | L1 N ⏚ L2 L3 |
| Potentialkennzeichnung | L1 N ⏚ L2 L3 |
| Сила сцепления разъёмного соединения | примерно 30 – 70 Н (в зависимости от числа контактов) |
| Удерживающая сила разъёмного соединения | Заблокировано: > 80 Н |
| Сила расцепления разъёмного соединения | если разблокированы: примерно 30 – 70 Н (в зависимости от числа контактов) |
| Число циклов соединения | 100, без резистивной нагрузки |
| Protection class | IP20; В подключённом состоянии с корпусом разгрузки натяжения: IP2xC (эти компактные соединители не предназначены для использования на открытых легкодоступных участках). |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/вилка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Нет |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Разгрузка натяжения | Корпус разгрузки натяжения |
| Material Data | |
| Цвет | белые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав (с обработанной поверхностью) |
| Вес | 66,8 |
| Environmental Requirements | |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур ≤ 105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 5 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4055143500722 |
| Код ТН ВЭД | 85366990990 |
