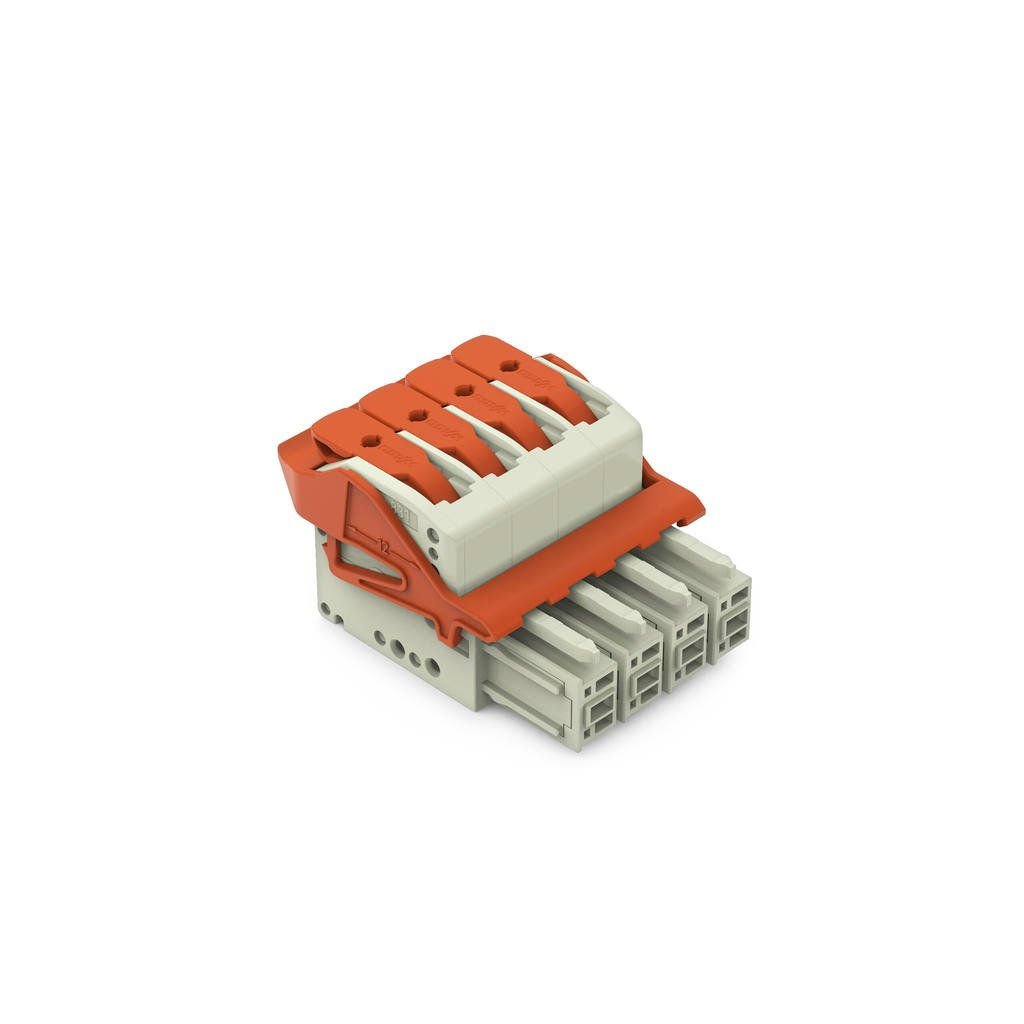

1-conductor female plug; 100% protected against mismating; lever; Locking lever; 10 мм2; Pin spacing 7.62 мм; 4-pole, Wago # 831-1104/320-000
Код: 831-1104/320-000
👁 84 просмотров
1-conductor female plug; 100% protected against mismating; lever; Locking lever; 10 мм2; Pin spacing 7.62 мм; 4-pole, Wago # 831-1104/320-000
| Notes | |
|---|---|
| Информация по безопасности 1 | Система ВИЛКИ И РОЗЕТКИ (MCS) включает в себя соединители без отключающего механизма в соответствии с DIN EN 61984. При использовании по назначению эти соединители не должны подключаться/отключаться во время работы или под напряжением. Схема должна быть составлена таким образом, чтобы гарантировать, что выводы под пайку, до которых можно дотронуться, не работают в отсоединенном состоянии. |
| варианты: | Другие цвета |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 800 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |

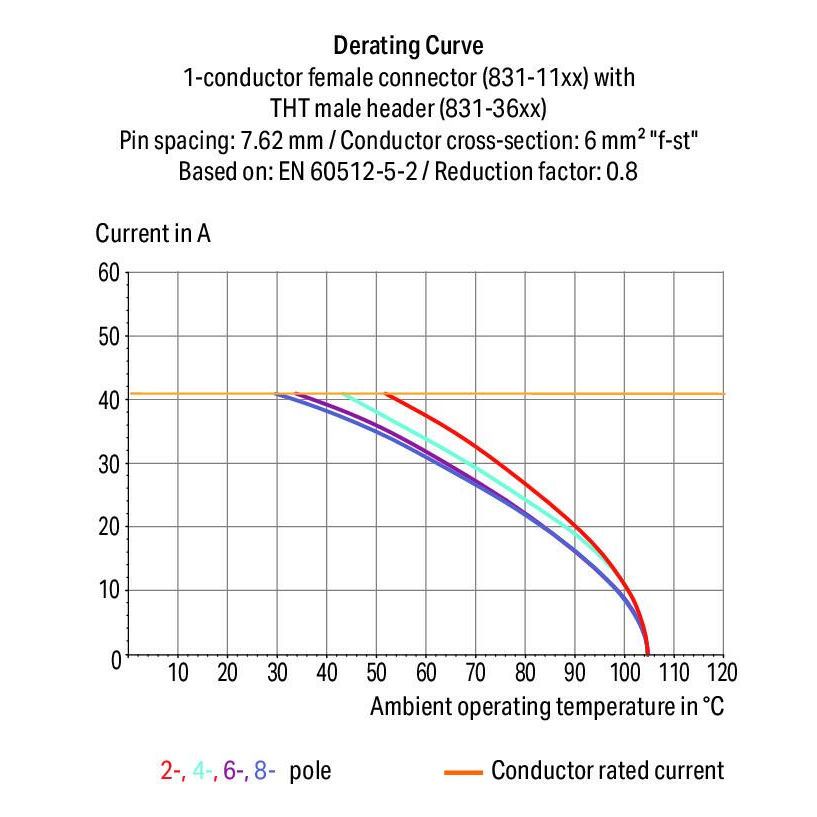

| Номинальный ток | 41 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования C) | 600 |
| Номинальный ток UL (группа использования C) | 35 |
| Номинальное напряжение UL (группа использования D) | 600 |
| Номинальный ток UL (группа использования D) | 5 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования C) | 600 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 35 |
| Номинальное напряжение CSA (группа использования D) | 600 |
| Номинальный ток CSA (группа использования D) | 5 |
| Данные соединения | |
| Общее число потенциалов | 4 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рычаг |
| Однопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,5 … 6 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,5 … 6 mm² |
| Длина снятия изоляции | 11 … 13 mm / 0.43 … 0.51 inch |
| Количество полюсов | 4 |
| Направление ввода проводника по отношению к направлению соединения | 0 |

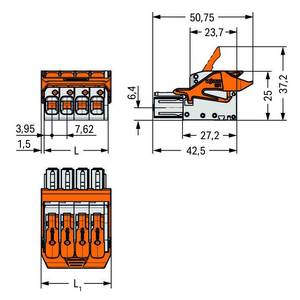

| Geometrical Data | |
| Шаг контактов | 7,62 mm / 0.3 inch |
| Ширина | 35,4 mm / 1.39 inch |
| Высота | 25 mm / 0.984 inch |
| Глубина | 50,75 mm / 1.998 inch |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/розетка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Способ фиксации разъёмного соединения | frontal locking lever |
| Material Data | |
| Цвет | светло-серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Цвет исполнительного устройства | оранжевый |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
