Клемма на печатную плату; нажимная кнопка; 2,5 мм2; Шаг контактов 7,5 мм; 12-пол.; Push-in CAGE CLAMP®, Wago # 804-312
Код: 804-312
👁 59 просмотров
Клемма на печатную плату; нажимная кнопка; 2,5 мм2; Шаг контактов 7,5 мм; 12-пол.; Push-in CAGE CLAMP®; 2,50 мм2; серые, Wago # 804-312
- Клеммы для печатных плат с нажимными кнопками и соединением Push-in CAGE CLAMP®
- Монтаж однопроволочных проводников и многопроволочных проводников с наконечниками путем вставки
- К расширенному вводу проводника можно подсоединить проводники с сечением до AWG 12 с диаметром изоляции до 4,2 мм
- Клеммные колодки с разделителями для увеличения шага контактов
- Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например объединение с заземляющим проводом
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Версия с шагом контактов 10 мм с разделительными модулями Прямая маркировка деталей Версии для Ex i |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 320 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |

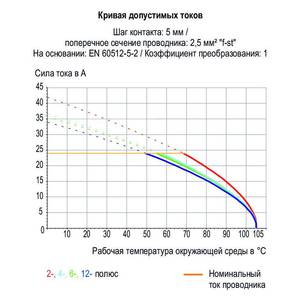

| Номинальный ток | 24 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 12 |
| Общее число потенциалов | 12 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 20 … 12 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 22 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 mm² |
| Длина снятия изоляции | 10 … 11 mm / 0.39 … 0.43 inch |
| Направление подключения проводника к печатной плате | 0 |
| Количество полюсов | 12 |
| Geometrical Data | |
| Шаг контактов | 7,5 mm / 0.295 inch |
| Ширина | 89 mm / 3.504 inch |
| Высота | 18,1 mm / 0.713 inch |
| Высота от поверхности | 14,5 mm / 0.571 inch |
| Глубина | 15 mm / 0.591 inch |
| Длина вывода под пайку | 3,6 |
| Размеры вывода под пайку | 0,8 x 0,6 mm |
| Диаметр отверстия с допуском | 1,1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (со смещением) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,23 |
| Вес | 14,5 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 40 (10) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4044918515498 |
| Код ТН ВЭД | 85369010000 |
