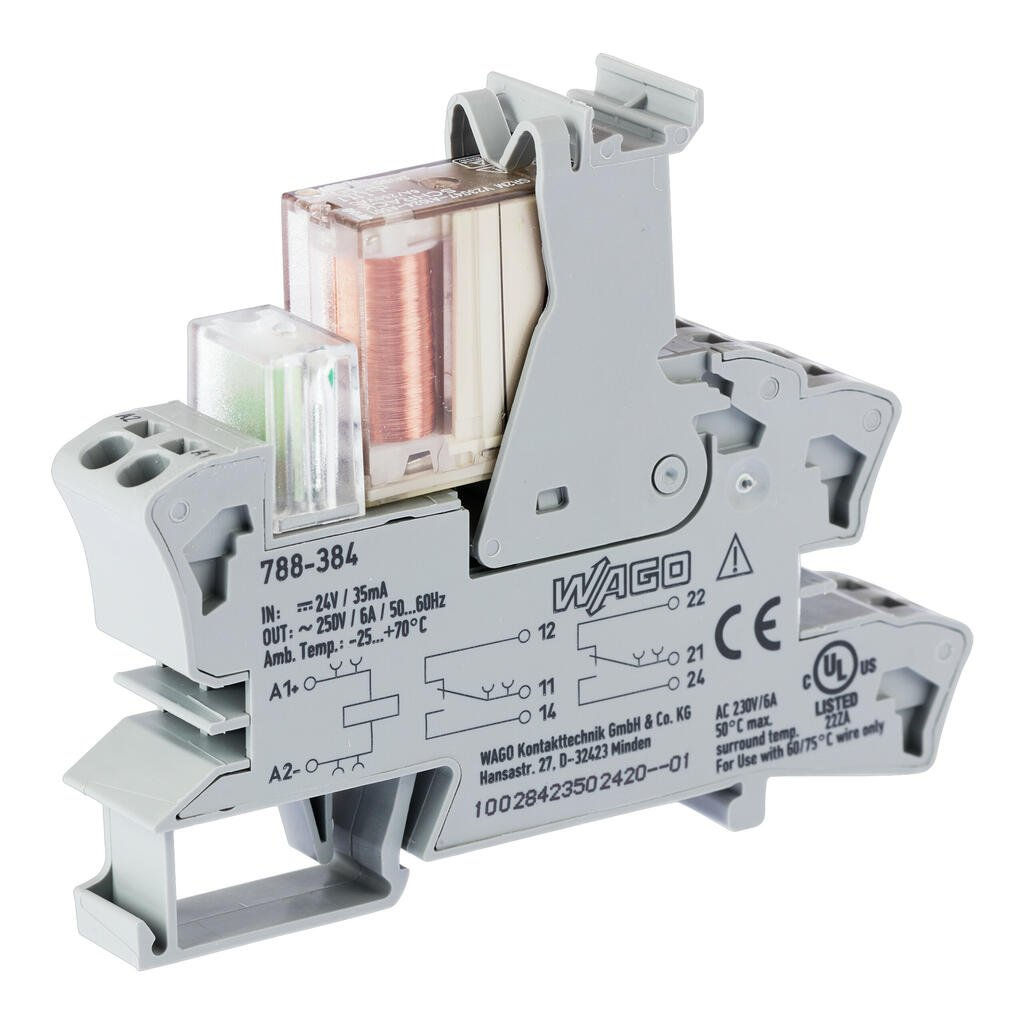

Модуль реле с возбуждаемыми контактами; Номинальное входное напряжение: 24 В пост. тока; 2 перекидных контакта, Wago # 788-384
Код: 788-384
👁 77 просмотров
Модуль реле с возбуждаемыми контактами; Номинальное входное напряжение: 24 В пост. тока; 2 перекидных контакта; Предельный длительный ток: 6 А; Красный индикатор состояния; Ширина модуля: 15 мм; 2,50 мм2; серые, Wago # 788-384
| Notes | |
|---|---|
| Информация по безопасности 1 |
|
| Примечание |
|
| Технические данные | |
| Номинальное входное напряжение UN | DC 24 V |
| Диапазон входного напряжения | -15 … +10 % |
| Номинальный входной ток при UN | 31 mA |
| Количество переключающих контактов | 2 |
| Материал контактов (реле) | AgNi |
| Предельный длительный ток | 6 A |
| Пусковой ток (резист.) (макс.) | (AC) 14 A / 4 s |
| Коммутируемое напряжение (макс.) | AC 250 V |
| Коммутируемая мощность (резистивная) (макс.) | AC 1500 VA; Пост. ток (см. кривую предельной нагрузки) |
| Коммутационная способность | AC-15: 3 A / AC 250 V; DC-13: 3 A / DC 24 V |
| Рекомендуемая минимальная нагрузка | 5 V / 10 mA |
| Время включения (тип.) | 10 |
| Время возврата (тип.) | 4 |
| Срок службы электрооборудования (NO; резистивная нагрузка; 23 °C) | 100 x 103 switching operations |
| Срок службы механизма | 10 x 106 switching operations |
| Частота коммутации с нагрузкой/без нагрузки (макс.) | 6 min-1 / 300 min-1 |
| Механическая принудительно-управляемая операция | Тип A |
| Signaling | |
| Индикатор состояния | Красный светодиод |
| Номинальное напряжение | 250 |
| Номинальное импульсное напряжение | 4 |
| Степень загрязнения | 3 |
| Диэлектрическая прочность, цепь управления/нагрузки (перем. ток, 1 мин) | 4 kVrms |
| Диэлектрическая прочность, открытый контакт (перем. ток, 1 мин.) | 1,5 kVrms |
| Диэлектрическая прочность между двумя цепями нагрузки (перем. ток, 1 мин) | 3 kVrms |
| Информация по безопасности 1 |
|
| Тип защиты | IP20 |
| Данные соединения | |
| Технология подключения | Push-in CAGE CLAMP® |
| Однопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Тонкопроволочный проводник | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Geometrical Data | |
| Ширина | 15 mm / 0.591 inch |
| Высота | 86 mm / 3.386 inch |
| Глубина от верхнего края DIN-рейки | 64 mm / 2.52 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | серые |
| Пожарная нагрузка | 0,945 |
| Вес | 50,3 |
| Environmental Requirements | |
| Температура окружающей среды (работа при UN) | -40 … 70 °C |
| Температура окружающей (рабочей) среды для UL | -40 … 50 °C |
| Температура окружающей среды (хранение) | -40 … 70 °C |
| Температура обработки | -25 … +50 °C |
| Стандарты и спецификации | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 15 (1) шт. |
| Тип упаковки | box |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4055143184175 |
| Код ТН ВЭД | 85364900990 |
