Емкостной буферный модуль; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A, Wago # 787-916
Код: 787-916
👁 89 просмотров
Емкостной буферный модуль; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A; Время буферизации: 0,3 … 6,6 с, Wago # 787-916
Особенности:
- Ёмкостный буферный модуль сглаживает кратковременные падения напряжения и отклонения нагрузки
- Внутренний диод между входом и выходом позволяет работать с гальванически развязанным выходом
- Беспотенциальный контакт (опция) для контроля состояния зарядки
| Технические данные | |
|---|---|
| Номинальное входное напряжение Ui nom | DC 24 V |
| Диапазон входного напряжения | DC 23 … 30 V |
| Номинальный частотный диапазон сети | 0 Hz |
| Входной ток Ii | ≤ 0,06 A (Без нагрузки); ≤ 0,8 A (Зарядка); ≤ 40,8 A |
| Номинальное выходное напряжение Uo nom | DC 24 V |
| Диапазон выходного напряжения | Ui – 0,5 В пост. тока (работа от сети электропитания; Io = 20 A); Ui - 0,8 В пост. тока (работа от сети электропитания; Io = 40 A); 20 … 29 В пост. тока (буферный режим) |
| Выходной номинальный ток Io nom | 40 A |
| Energy storage | |
| Время буферизации | 0,3 … 6,6 s зависит от тока нагрузки и температуры |
| Switch-on threshold (typ.) | DC 22 V |
| Nominal voltage | 32,4 V |
| Время зарядки (тип.) | 2,5 |
| Signaling and communication | |

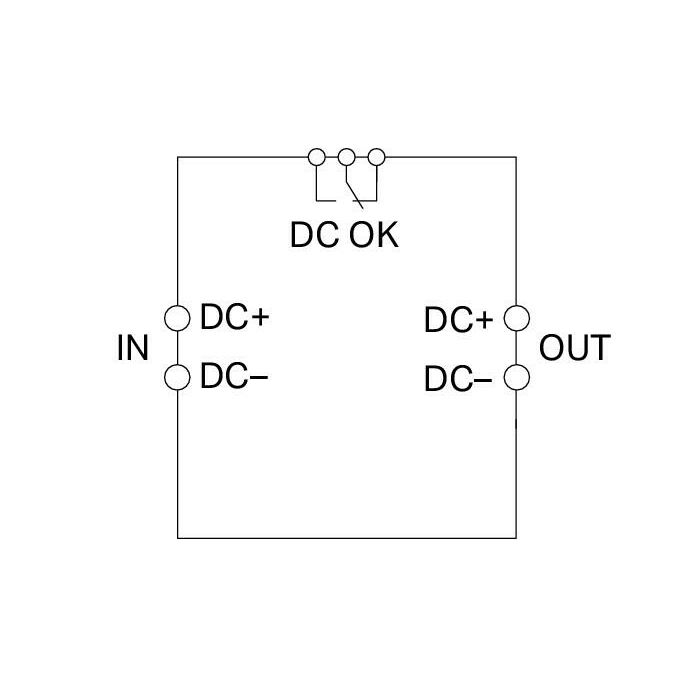

| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x светодиод UPS (жёлтый) 1 x предупреждающий светодиод (красный) 1 x изолированный релейный контакт (макс. 30 В пост. тока; 1 A) |
| Индикатор рабочего состояния | Зелёный светодиод (DC OK) Жёлтый светодиод (буферный режим/зарядка) Красный светодиод (предупреждение) |
| Энергопотеря Pl | ≤ 1,9 W (Эксплуатация без гальванически развязанного выхода); ≤ 11,5 W (Работа с несвязанным выходом; Io = 20 A); ≤ 33,5 W (Работа с несвязанным выходом; Io = 40 A) |
| КПД (тип.) | 96,5 % |
| Внутренний предохранитель | нет |
| Рекомендуемая резервная защита | T 40 A |
| Напряжение изоляции (соединители – корпус) | DC 0,5 kV |
| Класс защиты | III |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | да |
| Степень загрязнения | 2 |
| Параллельная работа | нет |
| Последовательная работа | нет |
| Срок службы | 74,000 ч (25 °C; Ia = 40 A); 28,200 ч (40 °C; Ia = 40 A) |
| Данные соединения | |
| Тип подключения (1) | Ввод/вывод |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 2636 |
| Однопроволочный проводник | 0,75 … 16 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник | 0,75 … 25 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,75 … 16 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,75 … 16 mm² |
| Длина снятия изоляции | 18 … 20 mm / 0.71 … 0.79 inch |
| Тип подключения 2 | Сигнализация |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 741 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником 2 | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником 2 | 0,25 … 1,5 mm² |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |
| Geometrical Data | |
| Ширина | 68 mm / 2.677 inch |
| Высота | 181 mm / 7.126 inch |
| Глубина от верхнего края DIN-рейки | 162 mm / 6.38 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 900 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -10 … 50 °C |
| Температура окружающей среды (хранение) | -10 … 60 °C |
| Относительная влажность | 5 … 95 % (конденсация не допускается) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 62368-1 EN 61000-6-2 EN 61000-6-3 |
| Standards/Specifications (pending) | CSA |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055144035148 |
| Код ТН ВЭД | 85044082900 |
