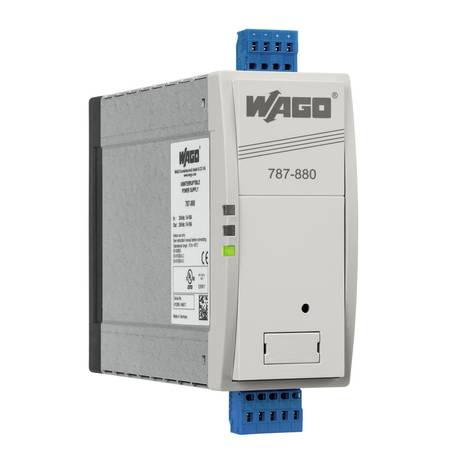

Емкостной буферный модуль; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 10 A, Wago # 787-880
Код: 787-880
👁 131 просмотров
Емкостной буферный модуль; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 10 A; Время буферизации 0,06–7,2 с; возможность обмена данными; 2,50 мм2, Wago # 787-880
Особенности:
- Ёмкостный буферный модуль сглаживает кратковременные падения напряжения и отклонения нагрузки
- Для источника бесперебойного питания
- Внутренний диод между входом и выходом позволяет работать с гальванически развязанным выходом
- Буферные модули можно соединить параллельно для увеличения времени буферизации или тока нагрузки.
- Беспотенциальный контакт (опция) для контроля состояния зарядки
| Технические данные | |
|---|---|
| Номинальное входное напряжение Ui nom | DC 24 V |
| Диапазон входного напряжения | DC 20 … 30 V |
| Номинальный частотный диапазон сети | 0 Hz |
| Входной ток Ii | ≤ 0,06 A (Без нагрузки); ≤ 1 A (Зарядка); ≤ 11 A |
| Номинальное выходное напряжение Uo nom | DC 24 V |
| Диапазон выходного напряжения | Ui – 0,5 В пост. тока (номинальный режим); 20,4 … 24 В пост. тока (буферный режим) |
| Выходной номинальный ток Io nom | 10 A |
| Ограничение тока | 1,1 x Iноминальный выходной ток (тип.) |
| Energy storage | |
| Время буферизации | 0,06 … 7,2 s зависит от тока нагрузки и порога переключения |
| Порог включения (регулируется) | DC 20 … 24 V |
| Время зарядки (тип.) | 5 |
| Signaling and communication | |
| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x светодиод заряда (жёлтый) 1 x светодиод DC not OK (красный) 1 x изолированный релейный контакт (макс. 30 В пост. тока; 1 A) |
| Индикатор рабочего состояния | Зелёный светодиод (Uo > 20 В) Жёлтый светодиод (зарядка) Красный светодиод (Uo< 20 В) |
| Энергопотеря Pl | ≤ 1,5 W (Без нагрузки); ≤ 6,5 W (Номинальная нагрузка) |
| Напряжение изоляции (соединители – корпус) | DC 0,5 kV |
| Класс защиты | III |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | да |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Степень загрязнения | 2 |
| Параллельная работа | да |
| Последовательная работа | нет |
| MTBF | тип. 87 600 ч (при 25 °C); тип. 30 500 ч (при 40 °C) |
| Данные соединения | |

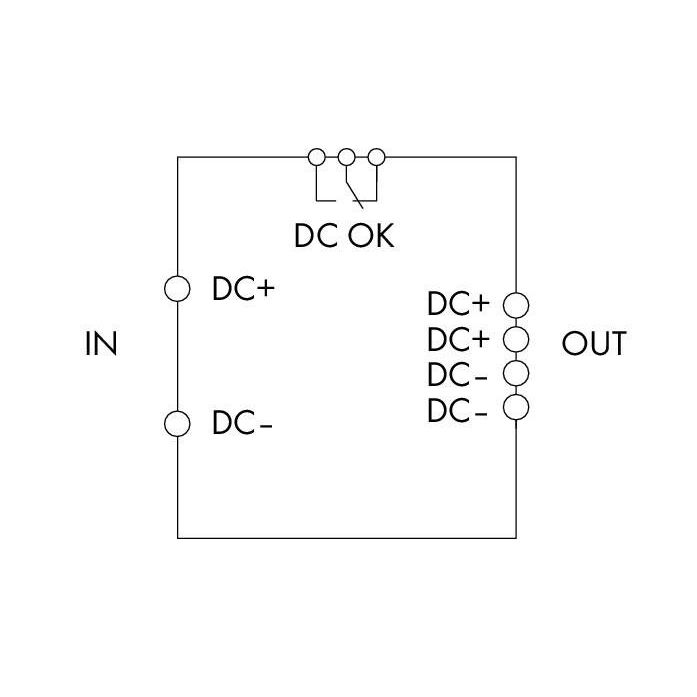

| Тип подключения (1) | Ввод/вывод/реле |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 231 |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |

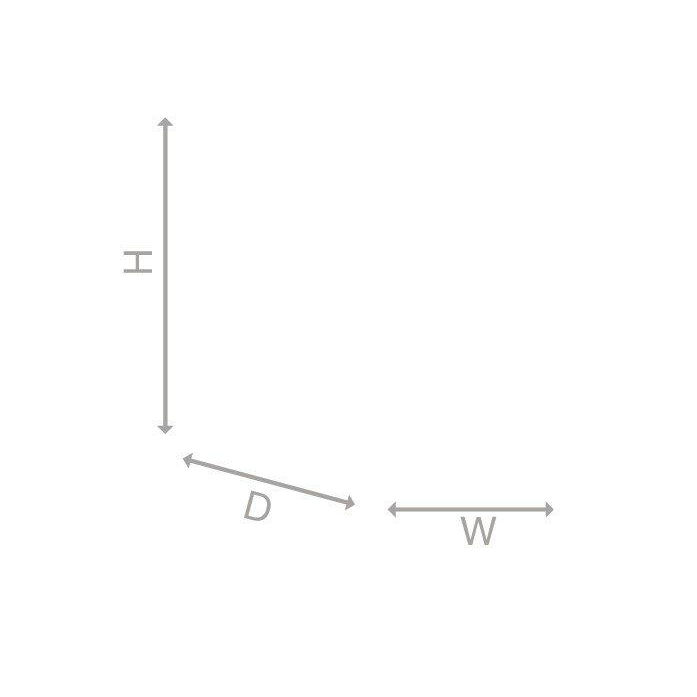

| Geometrical Data | |
| Ширина | 57 mm / 2.244 inch |
| Высота | 163 mm / 6.417 inch |
| Глубина от верхнего края DIN-рейки | 179 mm / 7.047 inch |
| Примечание (размеры) | Высота с соединителем |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 1000 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -10 … 50 °C |
| Температура окружающей среды (хранение) | -10 … 60 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454909833 |
| Код ТН ВЭД | 85049017000 |
