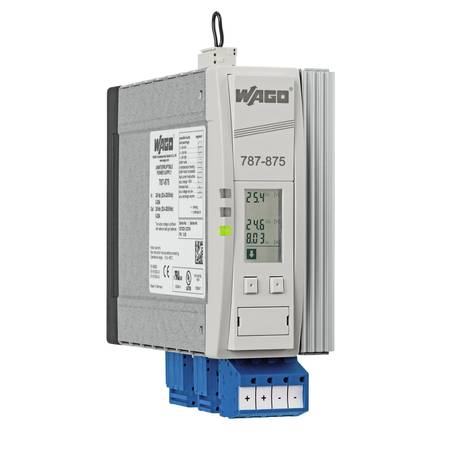

Зарядное устройство; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 20 A; LineMonitor, Wago # 787-875
Код: 787-875
👁 197 просмотров
Зарядное устройство; Напряжение на входе 24 В пост. тока; Напряжение на выходе 24 В пост. тока; Ток на выходе 20 A; LineMonitor; возможность обмена данными; 10,00 мм2, Wago # 787-875
Особенности:
- Зарядное устройство и контроллер для источника бесперебойного питания (ИБП)
- Контроль тока и напряжения, а также настройка параметров через ЖК-дисплей и интерфейс RS-232
- Активные выходы сигналов для контроля функций
- Удалённый ввод для деактивации буферизованного выхода
- Ввод для регулирования температуры подсоединённой аккумуляторной батареи
- Система управления аккумуляторной батареей (начиная с заводского номера 215563) определяет время работы батареи и ее тип
| Технические данные | |
|---|---|
| Номинальное входное напряжение Ui nom | DC 24 V |
| Диапазон входного напряжения | DC 22 … 29 V |
| Номинальный частотный диапазон сети | 0 Hz |
| Входной ток Ii | ≤ 0,1 A (Без нагрузки); ≤ 1,5 A (Зарядка); ≤ 21,5 A |
| Пусковой ток | ≤ 4 A (Без нагрузки) |
| Номинальное выходное напряжение Uo nom | DC 24 V |
| Диапазон выходного напряжения | Ui – 1 В пост. тока (номинальный режим); 20 … 25,5 В пост. тока (буферный режим) |
| Выходной номинальный ток Io nom | 20 A |
| Ограничение тока | 1,1 … 1,3 x Iноминальный выходной ток (тип.) |
| Energy storage | |
| Время буферизации | 10 s … 10 min или постояное; регулируемое |
| Порог включения (регулируется) | DC 20 … 25,5 V |
| Ток зарядки | ≤ 1 A |
| Напряжение окончания зарядки | DC 26 … 29,5 V (терморегулировка; опциональная фиксированная установка) |
| Рекомендуемый модуль аккумулятора | 787-871, 787-872, 787-873 |
| Signaling and communication | |
| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x предупрежд. светодиод (жёлтый) 1 x светодиод ошибки (красный) ЖК-дисплей 3 выхода сигнала (24 В пост. тока, макс. 25 мА) 1 x изолированный релейный контакт (макс. 30 В пост. тока; 1 A) 1 интерфейс RS-232 Управление аккумуляторной батареей (C+; C-) |
| Индикатор рабочего состояния | Зелёный светодиод (Uo) Жёлтый светодиод (предупреждение) Красный светодиод (ошибка) |
| Передача данных | Последовательный интерфейс RS-232 |
| Удалённый вход | Переключение буферного режима выкл. |
| Энергопотеря Pl | ≤ 15 W (Без нагрузки); ≤ 30 W (Номинальная нагрузка) |
| КПД (тип.) | 95 % |
| Внутренний предохранитель | T 25 A |
| Напряжение изоляции (соединители – корпус) | DC 0,5 kV |
| Класс защиты | III |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | да |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Степень загрязнения | 2 |
| Параллельная работа | Да, не более 3 аккумуляторов для увеличения времени буферизации (оценка температурных измерений возможна лишь посредством одного модуля аккумулятора) |
| Последовательная работа | нет |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |
| Тип подключения (1) | Ввод/вывод |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 831 |
| Однопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Длина снятия изоляции | 13 … 15 mm / 0.51 … 0.59 inch |
| Тип подключения 2 | Сигнализация |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 733 |
| Однопроволочный проводник 2 | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |
| Длина линии (макс.) | 3 m (Вход, выход, управление батареей) |

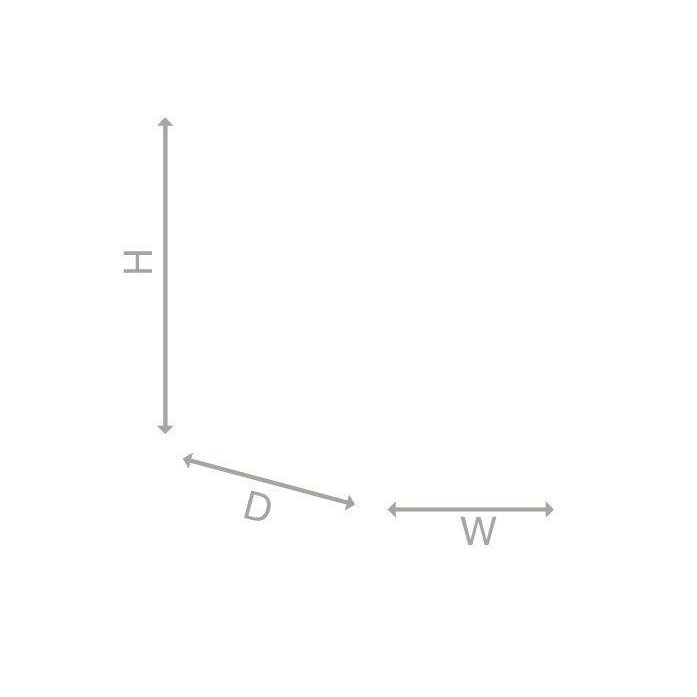

| Geometrical Data | |
| Ширина | 57 mm / 2.244 inch |
| Высота | 171 mm / 6.732 inch |
| Глубина от верхнего края DIN-рейки | 163 mm / 6.417 inch |
| Примечание (размеры) | Высота с соединителем |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,497 |
| Вес | 1200 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -10 … 60 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 60950 UL 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454993917 |
| Код ТН ВЭД | 85049017000 |
