Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A; Контакт пост. тока в норме, Wago # 787-736
Код: 787-736
👁 73 просмотров
Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A; Контакт пост. тока в норме; 6,00 мм2, Wago # 787-736
- Совместимы с оборудованием класса I
- Естественное конвекционное охлаждение при горизонтальной установке
- Заключены в кожух для использования в распределительных шкафах
- Быстрое подсоединение с помощью приводимых в действие рычагом клемм без использования инструментов
- Бездребезговый коммутирующий контакт (пост.ток OK)
- Параллельная работа
- Электрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1
| Технические данные | |
|---|---|
| Фазы | 1 |
| Номинальное входное напряжение Ui nom | 1 x AC 110 … 240 V |
| Диапазон входного напряжения | AC 90 … 264 V; DC 130 … 373 V |
| Снижение номинального значения входного напряжения | -2 %/В (< 100 В перем. тока) |
| Номинальный частотный диапазон сети | 47 … 63 Hz; 0 Hz |
| Входной ток Ii | ≤ 6 A (230 В перем. тока); ≤ 12 A (115 В перем. тока) |
| Ток разряда | ≤ 2 mA |
| Пусковой ток | ≤ 30 A |
| Коэффициент мощности | ≥ 0,94 (230 В перем. тока); ≥ 0,98 (115 В перем. тока) |
| Компенсация коэффициента мощности (PFC) | Активный |
| Время удержания напряжения при отказе сети | ≥ 17 ms (230 В перем. тока) |
| Номинальное выходное напряжение Uo nom | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 22 … 28 V (настройка) |
| Настройки по умолчанию | DC 24 V |
| Выходной номинальный ток Io nom | 40 A (24 В пост. тока) |
| Номинальная выходная мощность | 960 |
| Отклонение регулирования | ≤ 1 % |
| Остаточная пульсация | ≤ 100 mV (Полная амплитуда) |
| Поведение системы в случае перегрузки | Постоянная мощность (в диапазоне перегрузок: 1,15 … 1,4 x Iноминальный выходной ток); отключение и автоматический перезапуск в случае короткого замыкания |
| Signaling and communication | |
| Сигнализация | 1 x светодиод DC OK (зелёный) 1 x светодиод перегрузки (красный) 1 выход сигнала DC OK (оптопара как замыкающий контакт; макс. 31,2 В; 20 мА) |
| Индикатор рабочего состояния | Зелёный светодиод (24 В пост. тока OK) Красный светодиод (перегрузка) |
| Энергопотеря Pl | ≤ 107 W (230 В перем. тока; номинальная нагрузка) |
| КПД (тип.) | 90 % |
| Внутренний предохранитель | T 20 A / 250 В перем. тока |
| Требуемая резервная защита | Необходим внешний предохранитель пост. тока для входного напряжения пост. тока |
| Рекомендуемая резервная защита | Автоматический выключатель: 13 A, 16 A, 20 A; категория: B или C |
| Напряжение изоляции (перв.–втор.) | DC 4,242 kV |
| Напряжение изоляции (перв.–заземл.) | DC 2,2 kV |
| Напряжение изоляции (втор.–заземл.) | DC 0,7 kV |
| Напряжение изоляции (втор.–сигнал) | DC 0,7 kV |
| Класс защиты | I |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Напряжение цепи обратной связи | ≤ DC 29 V |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Варистор |
| Защита от короткого замыкания | да |
| Защита от обрыва цепи | да |
| Параллельная работа | да |
| Последовательная работа | да |
| MTBF | > 250 000 ч (согласно МЭК 61709) |
| Данные соединения | |

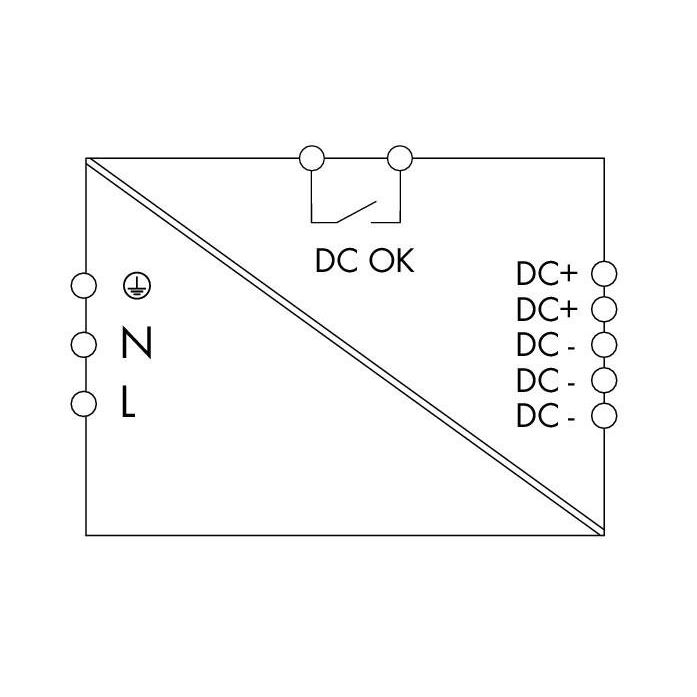

| Тип подключения (1) | Ввод/сигнализация |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 2706 |
| Однопроволочный проводник | 0,5 … 6 mm² / 20 … 10 AWG |
| Тонкопроволочный проводник | 0,5 … 6 mm² / 20 … 10 AWG |
| Длина снятия изоляции | 11 … 12 mm / 0.43 … 0.47 inch |
| Тип подключения 2 | Выход |
| Технология подключения 2 | Push-in CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 2716 |
| Однопроволочный проводник 2 | 1,5 … 16 mm² / 16 … 6 AWG |
| Тонкопроволочный проводник 2 | 1,5 … 16 mm² / 16 … 6 AWG |
| Длина снятия изоляции 2 | 12 … 13 mm / 0.47 … 0.51 inch |
| Geometrical Data | |
| Ширина | 170 mm / 6.69 inch |
| Высота | 136 mm / 5.354 inch |
| Глубина от верхнего края DIN-рейки | 150 mm / 5.91 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 3500 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Относительная влажность | ≤ 95% (конденсация не допускается) |
| Снижение номинальных характеристик | -2,66 % / K (> 55 °C); -2 % / В (Ve< 100 В перем.тока) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 62368-1 EN 61204-3 EN 61000-6-2 EN 61000-6-3 UL 60950-1 UL 508 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4050821748250 |
| Код ТН ВЭД | 85044082900 |
