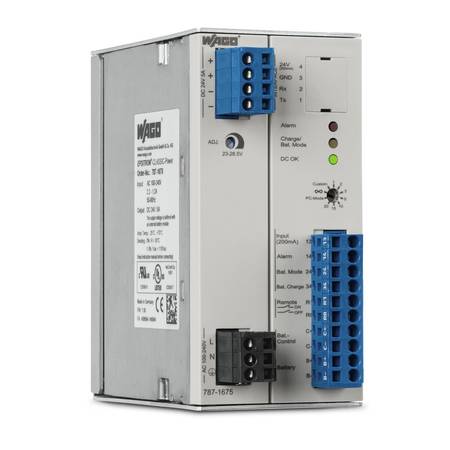

Импульсный источник питания с интегрированным зарядным устройством и контроллером; Classic; 1-фазн., Wago # 787-1675
Код: 787-1675
👁 118 просмотров
Импульсный источник питания с интегрированным зарядным устройством и контроллером; Classic; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; возможность обмена данными; 10,00 мм2, Wago # 787-1675
Особенности:
- Первичный импульсный источник питания с интегрированными зарядным устройством и контроллером для источника бесперебойного питания (ИБП)
- Технология управления аккумулятором для плавной подзарядки и прогнозируемого обслуживания
- Беспотенциальные контакты обеспечивают функциональный контроль
- Резервное время можно задавать на месте с помощью поворотного переключателя
- Настройка параметров и контроль через интерфейс RS-232
- Естественное конвекционное охлаждение при горизонтальной установке
- Заключён в кожух для использования в шкафах управления
- Электрически изолированное выходное напряжение (SELV) в соответствии с EN 60950-1/UL 60950-1; PELV в соответствии с EN 60204
| Технические данные | |
|---|---|
| Номинальное входное напряжение Ui nom | AC 100 … 240 V |
| Диапазон входного напряжения | AC 85 … 264 V; DC 120 … 372 V |
| Снижение номинального значения входного напряжения | -1,5 %/В (< 110 В перем. тока); -1 %/В (< 150 В пост. тока) |
| Номинальный частотный диапазон сети | 44 … 66 Hz; 0 Hz |
| Входной ток Ii | ≤ 1,1 A (230 В перем. тока; 5 A пост. тока); ≤ 2,2 A (110 В перем. тока; 5 A пост. тока) |
| Ток разряда | ≤ 1 mA |
| Пусковой ток | ≤ 30 A |
| Компенсация коэффициента мощности (PFC) | Пассивный |
| Номинальное выходное напряжение Uo nom | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 23 … 28,5 V (работа от сети электропитания); 18,5 … 27,5 В пост. тока (буферный режим) |
| Выходной номинальный ток Io nom | 5 A |
| Номинальная выходная мощность | 120 |
| Отклонение регулирования | ≤ 1 % |
| Остаточная пульсация | ≤ 50 mV (Полная амплитуда) |
| Ограничение тока | 1,1 x Io ном (тип.); TopBoost |
| Поведение системы в случае перегрузки | Постоянный ток |
| Energy storage | |
| Время буферизации | 1 s … 20 min или постоянное; режим ПК; конфигур. при помощи ПО |
| Порог включения (регулируется) | DC 20 … 25,5 V (Регулируется с помощью ПО; 22 В пост. тока (предварительно сконфигурированный)) |
| Ток зарядки | 0,3 … 1 A |
| Напряжение окончания зарядки | DC 26 … 29,5 V (терморегулировка; опциональная фиксированная установка) |
| Рекомендуемый модуль аккумулятора | 787-871, 787-872, 787-873, 787-876, 787-1671 |
| Signaling and communication | |
| Сигнализация | 1 x светодиод предупреждения (красный) 1 x светодиод заряда аккумулятора (жёлтый) 1 x светодиод DC OK (зелёный) 3 x выхода сигнала (24 В пост. тока, макс. 200 мА всего) 1 интерфейс RS-232 |
| Индикатор рабочего состояния | Зелёный светодиод (DC OK) Жёлтый светодиод (режим питания от аккумулятора) Красный светодиод (тревожная сигнализация) |
| Передача данных | Последовательный интерфейс RS-232 |
| Удалённый вход | Переключение буферного режима выкл. |
| Энергопотеря Pl | ≤ 5,2 W (Буферный режим; 24 В пост. тока; 5 A); ≤ 17 W (Работа от сети; 230 В перем. тока; 24 В пост. тока; 5 A); ≤ 22 W |
| Рассеиваемая мощность (макс.) Pl (макс.) | 30 W (90 В перем. тока; зарядка) |
| КПД (тип.) | 88 % |
| Внутренний предохранитель | T 4 A / 250 В перем. тока (сторона ввода) |
| Требуемая резервная защита | Необходим внешний предохранитель пост. тока для входного напряжения пост. тока |
| Рекомендуемая резервная защита | Автоматический выключатель: 6 A, 10 A, 16 A; категория: B или C |
| Напряжение изоляции (перв.–втор.) | DC 4,242 kV |
| Напряжение изоляции (перв.–заземл.) | DC 2,2 kV |
| Напряжение изоляции (втор.–заземл.) | DC 0,7 kV |
| Класс защиты | I |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | да |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Варистор |
| Защита от перенапряжения; вторичная | Внутренняя защитная цепь ≤ 38 В пост. тока (в случае сбоя) |
| Параллельная работа | Да, не более 3 аккумуляторов для увеличения времени буферизации |
| Последовательная работа | нет |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |
| Тип подключения (1) | Ввод/вывод/сигнализация |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 721 |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Тип подключения 2 | Интерфейс |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 734 |
| Однопроволочный проводник 2 | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции 2 | 6 … 7 mm / 0.24 … 0.28 inch |
| Длина линии (макс.) | 3 m (Выход, управление батареей) |
| Geometrical Data | |
| Ширина | 60 mm / 2.362 inch |
| Высота | 127 mm / 5 inch |
| Глубина от верхнего края DIN-рейки | 135,5 mm / 5.335 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 0,543 |
| Вес | 847,8 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C (Устройство запускается при -40 °C (пройдены типовые испытания)) |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Снижение номинальных характеристик | -3 % / K (> 50 °C) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 61010-1 EN 61010-2-201 EN 61204-3 EN 61558-2-16 UL 60950 UL 508 GL |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821502616 |
| Код ТН ВЭД | 85044082900 |
